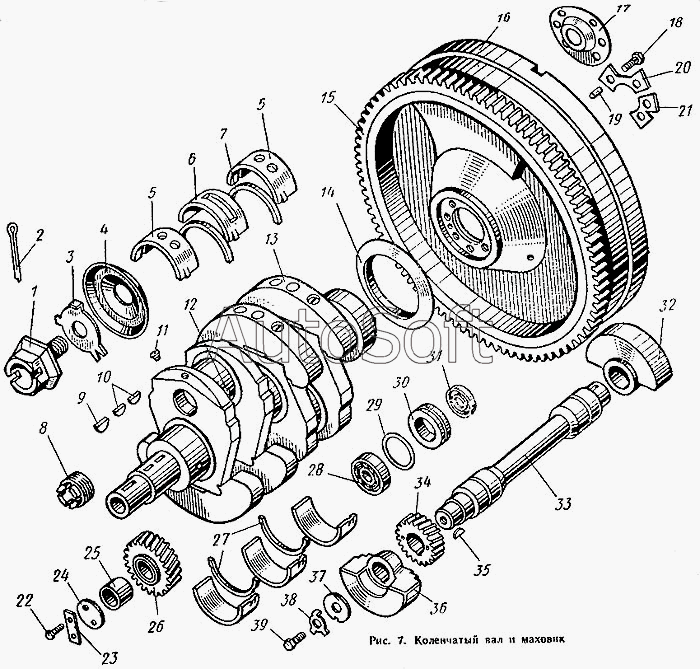

Каталог запасных частей к технике: ХЗТСШ Т-16М (1991). Коленчатый вал и маховик
28
16
17
18
19
20
21
22
23
24
25
26
27
15
29
30
31
32
33
34
35
36
37
38
39
3
1
2
4
5
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д21-1005007 | Д***7 | Вал коленчатый с противовесами, с вкладышами и упорными полукольцами в комплекте (для запасных частей) | |
| Д21-1005015 | Д***5 | Вал коленчатый | |
| Д21-1005023 | Д***3 | Противовес коленчатого вала | |
| Д21-1005100-АР1 | Д***1 | Вкладыши коренных подшипников диаметром 70,0 мм в комплекте с упорными полукольцами Т=4,5 мм Т=4,6 мм | |
| Д21-1005100-АР2 | Д***2 | Вкладыши коренных подшипников диаметром 69,0 мм в комплекте с упорными полукольцами Т=4,7 мм | |
| Д21-1005100-АР3 | Д***3 | Вкладыши коренных подшипников диаметром 68,5 мм в комплекте с упорными полукольцами Т=4,8 мм | |
| Д21-1005100-АР4 | Д***4 | Вкладыши коренных подшипников диаметром 68,0 мм в комплекте с упорными полукольцами Т=49 мм | |
| Д21-1005300-А | Д***А | Маховик двигателя в сборе | |
| Д22-1005029 | Д***9 | Болт крепления противовеса | |
| Д22-1005430 | Д***0 | Шестерня промежуточная механизма уравновешивания в сборе | |
| 1 | Д***6 | Болт специальный | |
| 2 | Ш***0 | Шплинт | |
| 3 | Д***8 | Шайба замковая | |
| 4 | Д***5 | Маслоотражатель передний | |
| 5 | Д***А | Комплект вкладышей первого и пятого коренных подшипников | |
| 6 | Д***А | Комплект вкладышей третьего коренного подшипника | |
| 7 | Д***А | Полукольцо упорное верхнее | |
| 8 | Д***6 | Заглушка | |
| 9 | Д***8 | Шпонка сегментная | |
| 10 | Ш***9 | Шпонка сегментная | |
| 11 | П***" | Пробка резьбовая коническая | |
| 12 | Д***6 | Трубка | |
| 13 | Д***1 | Вал коленчатый с противовесами и заглушками в сборе | |
| 14 | Д***7 | Маслоотражатель задний | |
| 15 | Д***2 | Венец зубчатый | |
| 16 | Д***5 | Маховик | |
| 17 | Д***6 | Шайба упорная | |
| 18 | Д***2 | Болт крепления маховика | |
| 19 | Д***9 | Штифт установочный | |
| 20 | Д***А | Пластина стопорная большая | |
| 21 | Д***А | Пластина стопорная малая | |
| 22 | Б***4 | Болт | |
| 23 | Д***А | Шайба промежуточной шестерни замковая | |
| 24 | Д***6 | Шайба промежуточной шестерни упорная | |
| 25 | Д***4 | Втулка промежуточной шестерни | |
| 26 | Д***2 | Шестерня промежуточная механизма уравновешивания | |
| 27 | Д***А | Полукольцо упорное нижнее | |
| 28 | Г***4 | Шарикоподшипник радиальный сферический | |
| 29 | Д***7 | Кольцо уплотнительное | |
| 30 | Д***6 | Гнездо сальника | |
| 31 | А***9 | Сальник самоподжимной | |
| 32 | Д***6 | Груз задний | |
| 33 | Д***2 | Валик уравновешивающего механизма двигателя | |
| 34 | Д***6 | Шестерня ведомая механизма уравновешивания | |
| 35 | Д***8 | Шпонка сегментная | |
| 36 | Д***4 | Груз передний | |
| 37 | Д***2 | Шайба упорная | |
| 38 | Д***4 | Шайба | |
| 39 | Б***6 | Болт |
