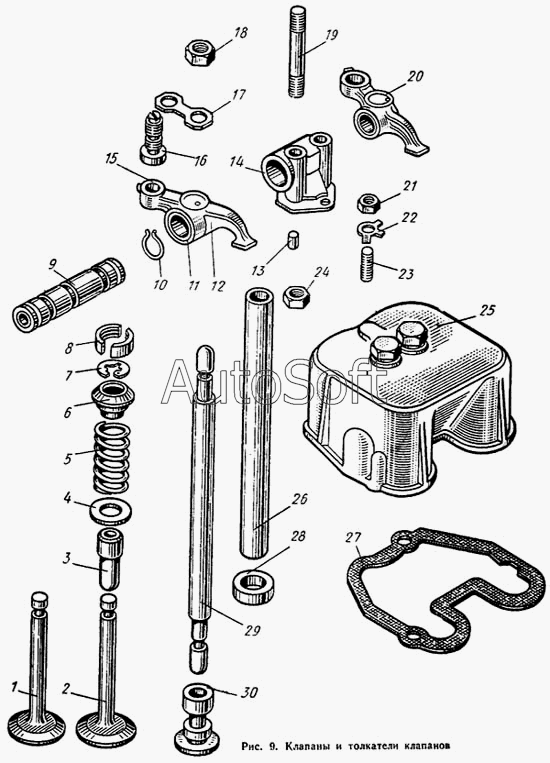

Каталог запасных частей к технике: ХЗТСШ Т-16М (1991). Клапаны и толкатели клапанов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д37Е-1007080-Б | Д***Б | Коромысло со втулкой в сборе | |
| Д37Е-1007200-Б | Д***Б | Коромысло клапана правое с втулкой, заглушкой и регулировочным винтом в сборе | |
| Д37Е-1007325-Б | Д***Б | Штанга толкателя клапана | |
| Д37М-1007102 | Д***2 | Ось коромысел | |
| Д37М-1007210-А | Д***А | Коромысло клапана правое с втулкой и заглушкой в сборе | |
| Д37М-1007220-А | Д***А | Коромысло клапана левое с втулкой и заглушкой в сборе | |
| 1 | Д***1 | Клапан впускной | |
| 2 | Д***В | Клапан выпускной | |
| 3 | Д***3 | Втулка направляющая клапанов | |
| 4 | Д***9 | Шайба пружины клапана | |
| 5 | Д***4 | Пружина клапана | |
| 6 | Д***А | Тарелка пружины клапана | |
| 7 | Д***9 | Кольцо упорное | |
| 8 | Д***А | Сухарь разрезной клапана | |
| 9 | Д***0 | Ось коромысел в сборе | |
| 10 | Д***8 | Кольцо упорное | |
| 11 | Д***А | Втулка коромысла клапана | |
| 12 | Д***А | Коромысло клапана правое | |
| 13 | Д***4 | Штифт стойки | |
| 14 | Д***1 | Стойка оси коромысел | |
| 15 | Д***8 | Заглушка коромысла | |
| 16 | Д***1 | Винт регулировочный коромысла клапана | |
| 17 | Д***6 | Шайба замковая | |
| 18 | Д***8 | Гайка винта регулировочного | |
| 19 | Д***8 | Шпилька стойки коромысел | |
| 20 | Д***А | Коромысло клапана левое | |
| 21 | Д***Б | Гайка | |
| 22 | Д***6 | Шайба стопорная | |
| 23 | Д***7 | Шпилька малая стойки коромысел | |
| 24 | Д***8 | Гайка специальная | |
| 25 | Д***Б | Крышка клапанов в сборе | |
| 26 | Д***3 | Кожух штанги | |
| 27 | Д***А | Прокладка крышки клапана в сборе | |
| 28 | Д***9 | Кольцо уплотнительное | |
| 29 | Д***0 | Штанга толкателя в сборе | |
| 30 | Д***5 | Толкатель клапана |
