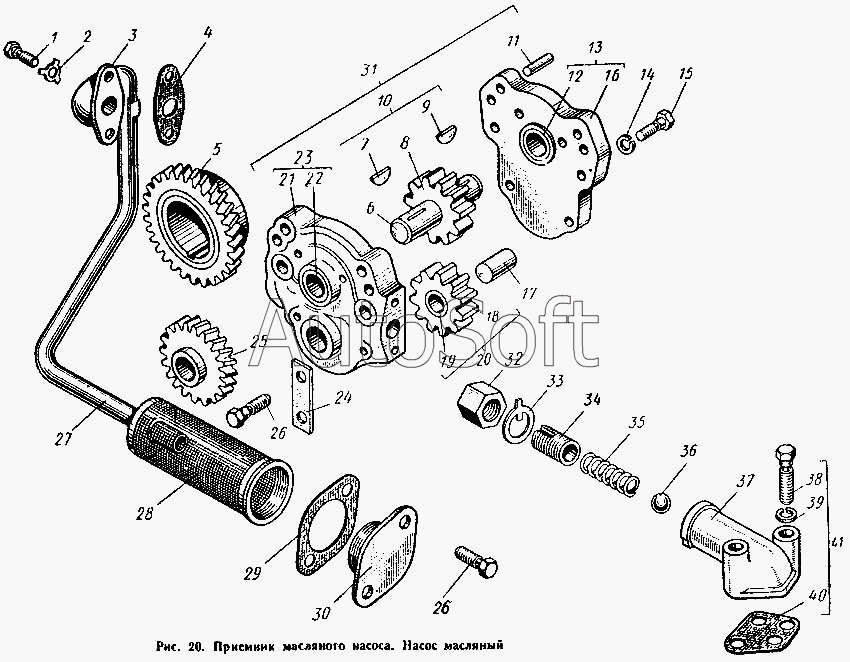

Каталог запасных частей к технике: ХЗТСШ Т-16М (1991). Приемник масляного насоса. Насос масляный
31
20
21
22
23
24
25
26
26
27
28
29
30
19
32
33
34
35
36
37
38
39
40
41
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| БНП-М8х30 | Б***0 | Болт | |
| Д21-1403011-А | Д***А | Корпус масляного насоса в сборе | |
| Д37М-1402010 | Д***0 | Приемник масляного насоса в сборе | |
| Т28-2401048-А | Т***А | Магнит | |
| 1 | Б***6 | Болт | |
| 2 | Д***6 | Шайба стопорная | |
| 3 | Д***5 | Фланец трубы приемника | |
| 4 | Д***Б | Прокладка фланца | |
| 5 | Д***А | Шестерня ведущая привода масляного насоса | |
| 6 | Д***Б | Валик масляного насоса | |
| 7 | Д***8 | Шпонка сегментная | |
| 8 | Д***5 | Шестерня ведущая масляного насоса | |
| 9 | Ш***3 | Шпонка сегментная | |
| 10 | Д***Б | Валик масляного насоса в сборе | |
| 11 | Д***8 | Штифт установочный | |
| 12 | Д***6 | Втулка крышки масляного насоса | |
| 13 | Д***0 | Крышка масляного насоса с втулкой в сборе | |
| 14 | Ш***Н | Шайба пружинная | |
| 15 | Б***0 | Болт | |
| 16 | Д***А | Крышка масляного насоса | |
| 17 | Д***5 | Ось ведомой шестерни | |
| 18 | Д***5 | Шестерня ведомая масляного насоса | |
| 19 | Д***8 | Втулка ведомой шестерни | |
| 20 | Д***0 | Шестерня ведомая масляного насоса в сборе | |
| 21 | Д***А | Корпус масляного насоса | |
| 22 | Д***8 | Втулка корпуса масляного насоса | |
| 23 | Д***А | Корпус масляного насоса в сборе | |
| 24 | Д***2 | Пластина стопорная | |
| 25 | Д***Б | Шестерня ведомая привода | |
| 26 | Д***6 | Болт специальный | |
| 27 | Д***0 | Труба приемника масляного насоса в сборе | |
| 28 | Д***0 | Сетка в сборе | |
| 29 | Д***8 | Прокладка крышки приемника масляного насоса | |
| 30 | Д***0 | Крышка приемника масляного насоса в сборе | |
| 31 | Д***А | Насос масляный в сборе | |
| 32 | Д***А | Гайка клапана | |
| 33 | Д***6 | Прокладка | |
| 34 | Д***5 | Пробка регулировочная клапана | |
| 35 | Д***8 | Пружина клапана | |
| 36 | Ш***7 | Шарик клапана | |
| 37 | Д***2 | Корпус редукционного клапана | |
| 38 | Б***0 | Болт | |
| 39 | Ш***Н | Шайба пружинная | |
| 40 | Д***4 | Прокладка корпуса редукционного клапана | |
| 41 | Д***0 | Редукционный клапан в сборе |
