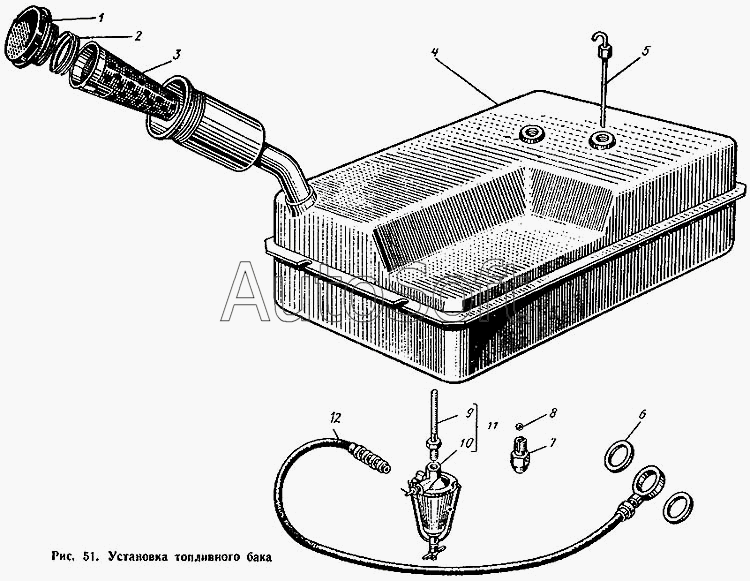

Каталог запасных частей к технике: ХЗТСШ Т-16М (1991). Установка топливного бака
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| БНП-М10х30 | Б***0 | Болт | |
| ДСШ14.46.106 | Д***6 | Прокладка под бак | |
| СШ20.46.001-3 | С***3 | Установка топливного бака | |
| СШ20.46.130 | С***0 | Скоба | |
| ШШ-11 | Ш***1 | Шайба штампованная | |
| 1 | 7***А | Крышка топливного бака в сборе | |
| 2 | 7***5 | Пружина | |
| 3 | 7***5 | Фильтр в сборе | |
| 4 | С***3 | Корпус топливного бака в сборе | |
| 5 | С***1 | Линейка мерная в сборе | |
| 6 | Д***7 | Прокладка поворотного угольника | |
| 7 | Д***6 | Ниппель | |
| 8 | Б***1 | Шарик | |
| 9 | Т***2 | Фильтр сетчатый в сборе | |
| 10 | Т***1 | Фильтр-отстойник | |
| 11 | Т***А | Фильтр-отстойник в сборе | |
| 12 | С***А | Трубка от топливного крана к топливному фильтру |
