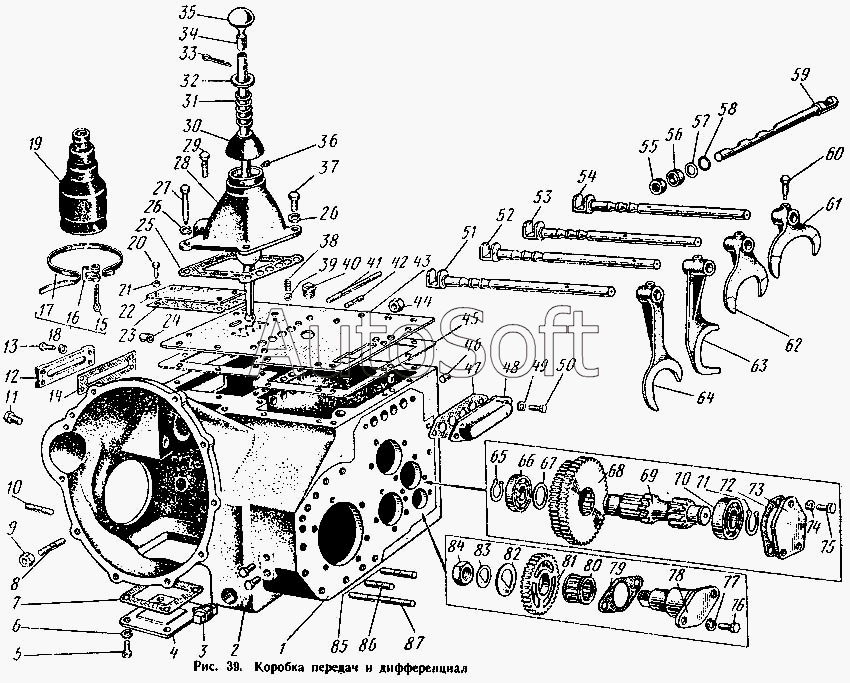

Каталог запасных частей к технике: ХЗТСШ Т-16М (1991). Коробка передач и дифференциал
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| БНПс-М10х25 | Б***5 | Болт | |
| ПК-1/2" | П***" | Пробка резьбовая коническая | |
| Т16.37.139 | Т***9 | Корпус дифференциала | |
| Т16.37.238 | Т***8 | Ось рычага | |
| Т16.37.240 | Т***0 | Кольцо компенсирующее | |
| ШШ-19 | Ш***9 | Шайба штампованная | |
| 1 | С***1 | Корпус трансмиссии | |
| 2 | П***" | Пробка с квадратной головкой | |
| 3 | 5***1 | Пробка спускная магнитная в сборе | |
| 4 | Д***1 | Крышка корпуса трансмиссии нижняя | |
| 5 | Б***0 | Болт | |
| 6 | ш***н | Шайба пружинная | |
| 7 | Д***1 | Прокладка нижней крышки | |
| 8 | Ш***О | Шпилька | |
| 9 | Г***2 | Гайка | |
| 10 | Ш***О | Шпилька | |
| 11 | Б***0 | Болт | |
| 12 | Д***А | Крышка | |
| 13 | Б***0 | Болт | |
| 14 | Д***2 | Прокладка крышки | |
| 15 | Ш***8 | Шплинт | |
| 16 | Д***3 | Серьга хомутика | |
| 17 | Д***3 | Лента хомутика | |
| 18 | Д***5 | Хомут в сборе | |
| 19 | 5***9 | Чехол | |
| 20 | Б***0 | Болт | |
| 21 | Ш***Н | Шайба пружинная | |
| 22 | С***2 | Крышка верхнего люка | |
| 23 | С***3 | Прокладка крышки люка | |
| 24 | Ш***0 | Штифт цилиндрический | |
| 25 | Т***3 | Прокладка колонки | |
| 26 | Ш***Н | Шайба пружинная | |
| 27 | Т***1 | Винт установочный | |
| 28 | Т***2 | Колонка рычага переключения передач | |
| 29 | Б***0 | Болт | |
| 30 | А***3 | Колпачок | |
| 31 | 5***2 | Пружина колпачка | |
| 32 | Д***5 | Шайба | |
| 33 | Ш***0 | Шплинт | |
| 34 | Т***4 | Рычаг переключения передач | |
| 35 | А***А | Рукоятка рычага переключения скоростей | |
| 36 | А***5 | Штифт | |
| 37 | Б***5 | Болт | |
| 38 | Т***8 | Пружина фиксатора | |
| 39 | Б***1 | Шарик | |
| 40 | 7***8 | Пробка заливная в сборе | |
| 41 | Ш***5 | Шпилька | |
| 42 | Ш***5 | Шпилька | |
| 43 | С***0 | Крышка корпуса трансмиссии в сборе | |
| 44 | Г***8 | Гайка | |
| 45 | Т***1 | Прокладка крышки корпуса трансмиссии | |
| 46 | Ш***8 | Штифт цилиндрический | |
| 47 | Д***4 | Прокладка крышки валиков | |
| 48 | Т***9 | Крышка валиков правая | |
| 49 | Ш***Н | Шайба пружинная | |
| 50 | Б***5 | Болт | |
| 51 | Т***4 | Валик переключения первой и дополнительной передач | |
| 52 | Т***3 | Валик переключения заднего хода и четвертой передачи | |
| 53 | Т***2 | Валик переключения второй и третьей передач | |
| 54 | Т***1 | Валик переключения пятой и шестой передач | |
| 55 | Т***7 | Корпус сальника | |
| 56 | Т***8 | Сальник войлочный | |
| 57 | Ш***5 | Шайба штампованная | |
| 58 | Т***5 | Кольцо уплотнительное | |
| 59 | Т***1 | Валик блокировки | |
| 60 | Д***8 | Винт вилок установочный | |
| 61 | С***5 | Вилка переключения пятой и шестой передач | |
| 62 | Т***6 | Вилка переключения второй и третьей передач | |
| 63 | Т***7 | Вилка переключения четвертой передачи и заднего хода | |
| 64 | Т***8 | Вилка переключения первой и дополнительной передач | |
| 65 | Т***8 | Кольцо | |
| 66 | Г***5 | Шарикоподшипник | |
| 67 | Т***0 | Кольцо упорное | |
| 68 | Т***А | Блок шестерен заднего хода | |
| 69 | Т***7 | Ось блока шестерен | |
| 70 | Г***5 | Шарикоподшипник | |
| 71 | Д***4 | Кольцо стопорное | |
| 72 | Т***3 | Прокладка крышки | |
| 73 | Т***2 | Крышка блока шестерен | |
| 74 | Ш***Н | Шайба пружинная | |
| 75 | Б***5 | Болт | |
| 76 | Б***5 | Болт | |
| 77 | Ш***Н | Шайба пружинная | |
| 78 | Т***4 | Ось промежуточной шестерни дополнительной передачи | |
| 79 | Т***7 | Прокладка | |
| 80 | Г***5 | Роликоподшипник без колец | |
| 81 | Т***А | Шестерня дополнительной передачи (промежуточная) | |
| 82 | Т***5 | Шайба упорная | |
| 83 | Д***0 | Шайба стопорная | |
| 84 | Г***5 | Гайка | |
| 85 | Ш***О | Шпилька | |
| 86 | Ш***О | Шпилька | |
| 87 | Ш***О | Шпилька |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
