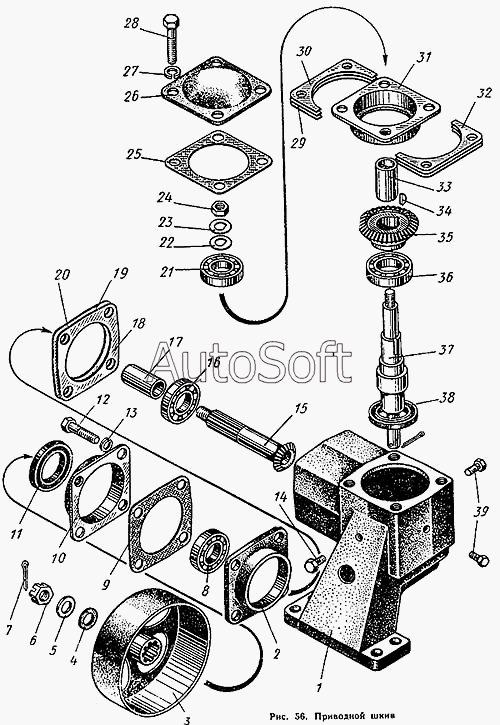

Каталог запасных частей к технике: ХЗТСШ Т-16М (1991). Приводной шкив
29
19
20
21
22
23
24
25
26
27
28
18
30
31
32
33
34
35
36
37
38
39
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГПШ-М14 | Г***4 | Гайка | |
| ДСШ14.52.021 | Д***1 | Шкив приводной в сборе | |
| Т16.52.105 | Т***5 | Втулка распорная | |
| ШП-14Н | Ш***Н | Шайба пружинная | |
| 1 | Д***1 | Корпус шкива приводного | |
| 2 | Д***2 | Стакан подшипника малый | |
| 3 | Д***4 | Шкив в сборе | |
| 4 | Т***3 | Кольцо уплотнительное | |
| 5 | Д***А | Шайба | |
| 6 | Г***5 | Гайка прорезная | |
| 7 | Ш***0 | Шплинт | |
| 8 | Г***6 | Шарикоподшипник | |
| 9 | Д***7 | Прокладка корпуса уплотнений | |
| 10 | Д***6 | Корпус уплотнения | |
| 11 | А***9 | Сальник каркасный | |
| 12 | Б***0 | Болт | |
| 13 | Ш***Н | Шайба пружинная | |
| 14 | П***" | Пробка коническая шестигранная | |
| 15 | Д***1 | Вал ведомый шкива приводного | |
| 16 | Г***6 | Шарикоподшипник | |
| 17 | Д***8 | Втулка распорная | |
| 18 | Д***1 | Прокладка регулировочная малая | |
| 19 | Д***1 | Прокладка регулировочная малая | |
| 20 | Д***1 | Прокладка регулировочная малая | |
| 21 | Г***6 | Шарикоподшипник | |
| 22 | Д***А | Шайба | |
| 23 | Д***0 | Шайба стопорная | |
| 24 | Г***5 | Гайка | |
| 25 | Д***0 | Прокладка крышки | |
| 26 | Д***9 | Крышка подшипника | |
| 27 | Ш***Н | Шайба пружинная | |
| 28 | Б***0 | Болт | |
| 29 | Д***1 | Прокладка регулировочная большая | |
| 30 | Д***1 | Прокладка регулировочная большая | |
| 31 | Д***5 | Стакан подшипника большой | |
| 32 | Д***1 | Прокладка регулировочная большая | |
| 33 | Д***4 | Втулка распорная ведущего вала | |
| 34 | Д***3 | Шпонка сегментная | |
| 35 | Д***3 | Шестерня ведущая | |
| 36 | Г***7 | Шарикоподшипник | |
| 37 | Д***1 | Вал ведущий шкива приводного | |
| 38 | А***9 | Сальник каркасный | |
| 39 | П***" | Пробка резьбовая коническая |
