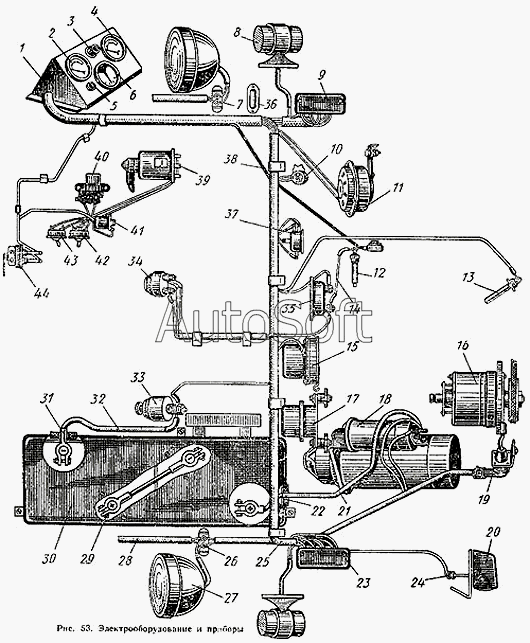

Каталог запасных частей к технике: ХЗТСШ Т-16М (1991). Электрооборудование и приборы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14.48.137 | 1***7 | Наконечник изоляционный | |
| 14.48.260 | 1***0 | Амортизатор | |
| А12-1 | А***1 | Лампа 12 в, 1 св | |
| А12-15 | А***5 | Лампа 12 в, 15 св | |
| А12-3 | А***3 | Лампа 12 в, 3 св | |
| А12-32+4 | А***4 | Лампа 12 в, 32+4 св | |
| А12-50+21 | А***1 | Лампа 12 в, 50+21 св | |
| БНП-М12х40 | Б***0 | Болт | |
| БНП-М6х40 | Б***0 | Болт | |
| БНП-М8х20 | Б***0 | Болт | |
| БНП-М8х25 | Б***5 | Болт | |
| БНП-М8х30 | Б***0 | Болт | |
| БНП-М8х35 | Б***5 | Болт | |
| В2-М4х12 | В***2 | Винт | |
| В2-М5х12 | В***2 | Винт | |
| В2-М5х18 | В***8 | Винт | |
| В2-М6х10 | В***0 | Винт | |
| В2-М6х16 | В***6 | Винт | |
| В2-М6х22 | В***2 | Винт | |
| В2-М6х22-П10 | В***0 | Винт луженый | |
| В2-М6х35 | В***5 | Винт | |
| В4-М3х26 | В***6 | Винт | |
| Г-М3 | Г***3 | Гайка | |
| Г-М4 | Г***4 | Гайка | |
| Г-М5 | Г***5 | Гайка | |
| ГБ-М6 | Г***6 | Гайка-барашек | |
| ГПШ-М10 | Г***0 | Гайка | |
| ГПШ-М6 | Г***6 | Гайка | |
| ГПШ-М8 | Г***8 | Гайка | |
| ГПШ-М8-П10 | Г***0 | Гайка луженая | |
| ДСШ14.46.106 | Д***6 | Прокладка под бак | |
| ЗТ2-4х8 | З***8 | Заклепка трубчатая с плоской головкой | |
| ЗТСТ-135ПМС | З***С | Батарея аккумуляторная | |
| ЛК-73-И | Л***И | Лампа контрольная | |
| ПР-3 | П***3 | Предохранитель | |
| ПР-32В2 | П***2 | Блок предохранительный | |
| СШ20.48.040 | С***0 | Опора аккумуляторов в сборе | |
| СШ20.48.042 | С***2 | Трубка к масляному манометру в сборе | |
| СШ20.48.057 | С***7 | Подставка аккумуляторов в сборе | |
| СШ20.48.105 | С***5 | Прокладка заднего фонаря | |
| СШ20.48.107 | С***7 | Стержень крепления аккумуляторов | |
| СШ20.48.117-1 | С***1 | Прокладка | |
| СШ20.48.120 | С***0 | Крышка щитка | |
| СШ20.48.124 | С***4 | Скоба | |
| СШ20.48.125 | С***5 | Кронштейн фары правый | |
| СШ20.48.203 | С***3 | Крышка боковая | |
| СШ20.48.204 | С***4 | Крышка верхняя | |
| СШ20.48.205 | С***5 | Верхняя часть кожуха | |
| СШ20.48.206 | С***6 | Крышка нижняя | |
| СШ20.48.209 | С***9 | Скоба | |
| СШ20.48.218 | С***8 | Втулка изоляционная | |
| СШ20.48.223 | С***3 | Щиток защитный | |
| СШ20.48.404 | С***4 | Провод | |
| СШ20.48.407 | С***7 | Провод | |
| СШ20.48.408 | С***8 | Провод | |
| СШ20.48.409 | С***9 | Провод | |
| СШ20.48.410-1 | С***1 | Провод | |
| СШ20.48.411 | С***1 | Провод | |
| СШ20.48.413 | С***3 | Провод | |
| СШ20.48.414 | С***4 | Провод | |
| СШ20.48.415 | С***5 | Провод | |
| СШ20.48.416 | С***6 | Провод | |
| Т16.48.106 | Т***6 | Шайба | |
| Т16.48.169-1 | Т***1 | Скоба | |
| Т16.48.219 | Т***9 | Втулка | |
| Т16.48.222 | Т***2 | Втулка | |
| Т16.48.223 | Т***3 | Лента монтажная | |
| Т16.48.228 | Т***8 | Колпачок прижимной | |
| ШП-10Н | Ш***Н | Шайба пружинная | |
| ШП-12Н | Ш***Н | Шайба пружинная | |
| ШП-3Н | Ш***Н | Шайба пружинная | |
| ШП-4Н | Ш***Н | Шайба пружинная | |
| ШП-5Н | Ш***Н | Шайба пружинная | |
| ШП-6Н | Ш***Н | Шайба пружинная | |
| ШП-8Н | Ш***Н | Шайба пружинная | |
| ШШ-4,5 | Ш***5 | Шайба штампованная | |
| ШШ-4,5-П10 | Ш***0 | Шайба штампованная луженая | |
| ШШ-5 | Ш***5 | Шайба штампованная | |
| ШШ-7 | Ш***7 | Шайба штампованная | |
| ШШ-7-П10 | Ш***0 | Шайба штампованная луженая | |
| ШШ-9 | Ш***9 | Шайба штампованная | |
| ШШ-9-П10 | Ш***0 | Шайба штампованная луженая | |
| 1 | С***0 | Щиток приборов в сборе | |
| 2 | У***3 | Указатель температуры масла | |
| 3 | П***1 | Контрольный элемент | |
| 4 | М***9 | Манометр масла | |
| 5 | П***Д | Контрольная лампа | |
| 6 | А***0 | Амперметр | |
| 7 | П***2 | Панель соединительная | |
| 8 | Ф***2 | Фонарь тракторный двусторонний | |
| 9 | С***А | Кожух панели | |
| 10 | 4***К | Розетка штепсельная | |
| 11 | С***Г | Сигнал звуковой | |
| 12 | С***0 | Свеча накаливания | |
| 13 | Т***0 | Датчик указателя температуры масла | |
| 14 | С***2 | Провод | |
| 15 | Р***1 | Реле блокировки | |
| 16 | Г***Б | Генератор переменного тока | |
| 17 | Р***Б | Реле-регулятор | |
| 18 | С***2 | Стартер 12 в | |
| 19 | Ш***8 | Вставка штепсельного разъема | |
| 20 | Ф***А | Фонарь освещения номерного знака | |
| 21 | С***3 | Провод | |
| 22 | 1***5 | Втулка изоляционная | |
| 23 | П***2 | Панель соединительная | |
| 24 | 1***3 | Втулка изоляционная | |
| 25 | С***5 | Пучок проводов | |
| 26 | П***2 | Панель соединительная | |
| 27 | Ф***5 | Фара тракторная | |
| 28 | С***4 | Пучок проводов | |
| 29 | С***2 | Перемычка | |
| 30 | С***2 | Крышка аккумуляторов в сборе | |
| 31 | 1***5 | Втулка изоляционная | |
| 32 | С***1 | Провод | |
| 33 | В***Б | Выключатель массы | |
| 34 | В***Б | Включатель свечи накаливания и стартера | |
| 35 | С***2 | Добавочное сопротивление 0,03 ом | |
| 36 | С***1 | Кожух панели | |
| 37 | Р***2 | Реле стартера | |
| 38 | С***5 | Трубка к масляному манометру в сборе | |
| 39 | П***8 | Переключатель | |
| 40 | Р***Б | Реле-прерыватель света | |
| 41 | В***4 | Выключатель | |
| 42 | П***7 | Переключатель | |
| 43 | В***7 | Выключатель | |
| 44 | В***Б | Включатель Стоп |
