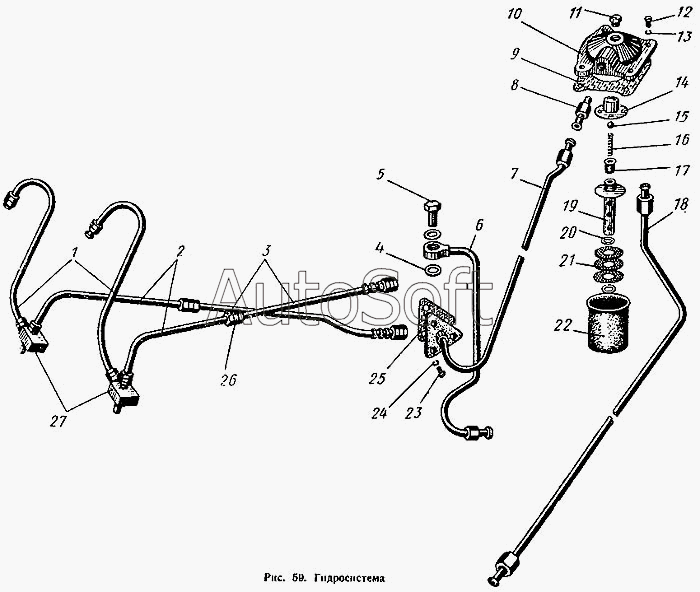

Каталог запасных частей к технике: ХЗТСШ Т-16М (1991). Гидросистема
18
8
9
10
11
12
13
14
15
16
17
7
19
20
21
22
23
24
25
26
27
1
2
3
4
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5.10.325-1 | 5***1 | Пружина | |
| 7.37.028 | 7***8 | Пробка заливная в сборе | |
| ДСШ14.55.029-1 | Д***1 | Шланг длинный в сборе | |
| ДСШ14.55.042 | Д***2 | Шланг составной | |
| ДСШ14.55.116 | Д***6 | Прокладка пробки | |
| ДСШ14.55.147-1 | Д***1 | Крышка защитная | |
| НШ-10Е | Н***Е | Насос шестеренчатый в сборе | |
| ПК1/4" | П***" | Пробка | |
| Р75.В2А-001 | Р***1 | Распределитель в сборе | |
| СШ20.55.124 | С***4 | Рычаг распределителя | |
| СШ20.55.125 | С***5 | Пробка коническая | |
| Т16.55.026-2 | Т***2 | Трубка фильтра с клапаном в сборе | |
| Т16.55.131 | Т***1 | Болт зажимной угольника | |
| Т16.55.135-2 | Т***2 | Штуцер | |
| Т16.55.161 | Т***1 | Заглушка | |
| 1 | Т***1 | Шланг короткий в сборе | |
| 2 | Д***1 | Шланг короткий в сборе | |
| 3 | Т***1 | Шланг составной | |
| 4 | Д***4 | Прокладка | |
| 5 | Т***1 | Болт зажимной поворотного угольника | |
| 6 | С***1 | Трубка от гидронасоса к распределителю | |
| 7 | С***А | Трубка от распределителя к маслобаку | |
| 8 | С***6 | Штуцер бачка | |
| 9 | С***9 | Прокладка | |
| 10 | С***3 | Крышка масляного фильтра | |
| 11 | П***" | Пробка резьбовая коническая | |
| 12 | Б***0 | Болт | |
| 13 | Ш***Н | Шайба пружинная | |
| 14 | Т***0 | Корпус клапана в сборе | |
| 15 | Б***1 | Шарик клапана | |
| 16 | 2***3 | Пружина колпачка | |
| 17 | 5***1 | Стакан пружины | |
| 18 | С***0 | Трубка от маслобака к гидронасосу | |
| 19 | Т***1 | Трубка в сборе с шайбой | |
| 20 | 5***6 | Кольцо уплотнительное | |
| 21 | 5***А | Элемент фильтрующий в сборе | |
| 22 | Т***3 | Корпус фильтра в сборе | |
| 23 | Б***0 | Болт | |
| 24 | ш***н | Шайба пружинная | |
| 25 | Т***А | Прокладка под фланец | |
| 26 | Д***2 | Переходник | |
| 27 | Д***1 | Тройник |
