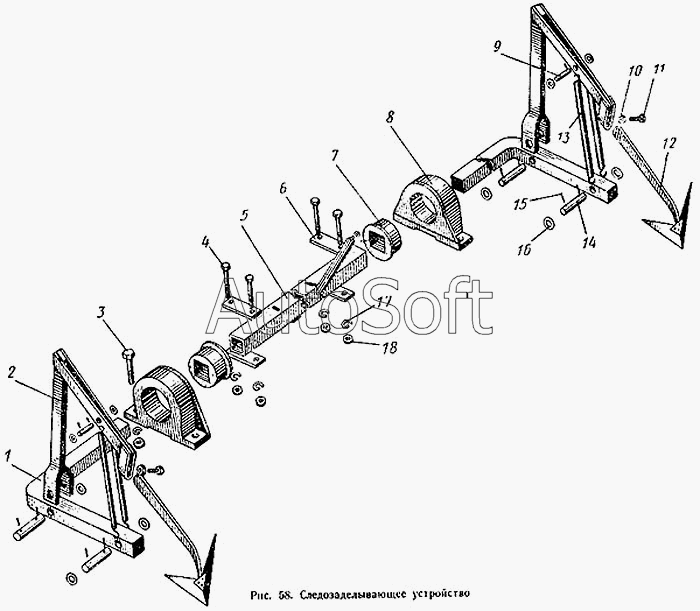

Каталог запасных частей к технике: ХЗТСШ Т-16М (1991). Следозаделывающее устройство
8
18
17
16
15
14
13
12
11
10
9
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СШ20.53.001 | С***1 | Навесное следозаделывающее приспособление в сборе | |
| Ш-4х32 | Ш***2 | Шплинт | |
| ШШ-18 | Ш***8 | Шайба | |
| 1 | Д***9 | Брус квадратный | |
| 2 | Д***5 | Брус грядиля горизонтальный в сборе | |
| 3 | Б***5 | Болт | |
| 4 | Б***5 | Болт | |
| 5 | С***3 | Рычаг в сборе | |
| 6 | Д***5 | Пластина зажимная | |
| 7 | Д***А | Втулка | |
| 8 | Д***1 | Опора | |
| 9 | Д***1 | Ось предохранительной пружины | |
| 10 | Г***5 | Гайка | |
| 11 | Д***1 | Винт установочный | |
| 12 | С***2 | Стойка с лапой в сборе | |
| 13 | Д***7 | Пружина предохранительная | |
| 14 | Д***8 | Ось грядиля | |
| 15 | Ш***5 | Шплинт | |
| 16 | Ш***3 | Шайба штамповочная | |
| 17 | Ш***Н | Шайба пружинная | |
| 18 | Г***4 | Гайка |
