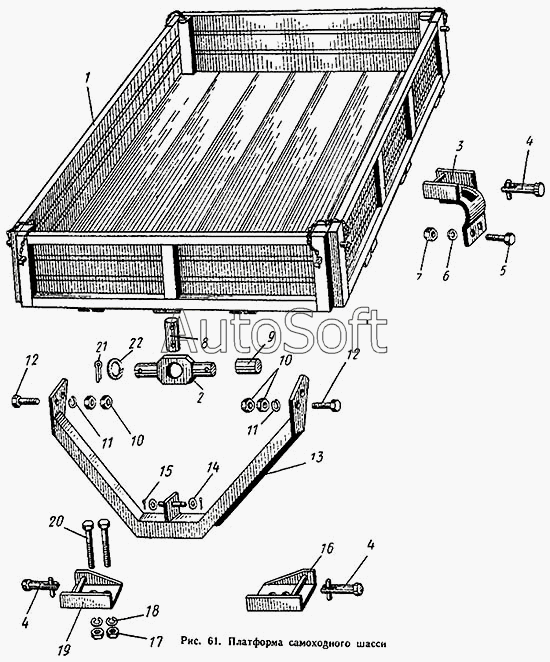

Каталог запасных частей к технике: ХЗТСШ Т-16М (1991). Платформа самоходного шасси
11
11
22
21
20
19
18
17
16
15
14
13
12
12
10
10
9
8
7
6
5
4
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЗП-19х55 | З***5 | Заклепка с полукруглой головкой | |
| Т16.59.022 | Т***2 | Устройство подъемное | |
| 1 | Т***А | Платформа в сборе | |
| 2 | П***0 | Ось цилиндров | |
| 3 | Т***А | Кронштейн задний | |
| 4 | Т***1 | Штырь в сборе | |
| 5 | Б***0 | Болт | |
| 6 | П***Н | Шайба пружинная | |
| 7 | Г***0 | Гайка | |
| 8 | П***1 | Ось платформы | |
| 9 | П***А | Втулка распорная | |
| 10 | Г***0 | Гайка | |
| 11 | П***Н | Шайба пружинная | |
| 12 | Б***0 | Болт | |
| 13 | Т***6 | Кронштейн цилиндра | |
| 14 | Ш***9 | Шайба штампованная | |
| 15 | Ш***2 | Шплинт | |
| 16 | Т***А | Кронштейн передний левый | |
| 17 | Г***6 | Гайка | |
| 18 | Ш***Н | Шайба пружинная | |
| 19 | Т***А | Кронштейн передний правый | |
| 20 | Б***0 | Болт | |
| 21 | Ш***0 | Шплинт | |
| 22 | Ш***9 | Шайба штампованная |
