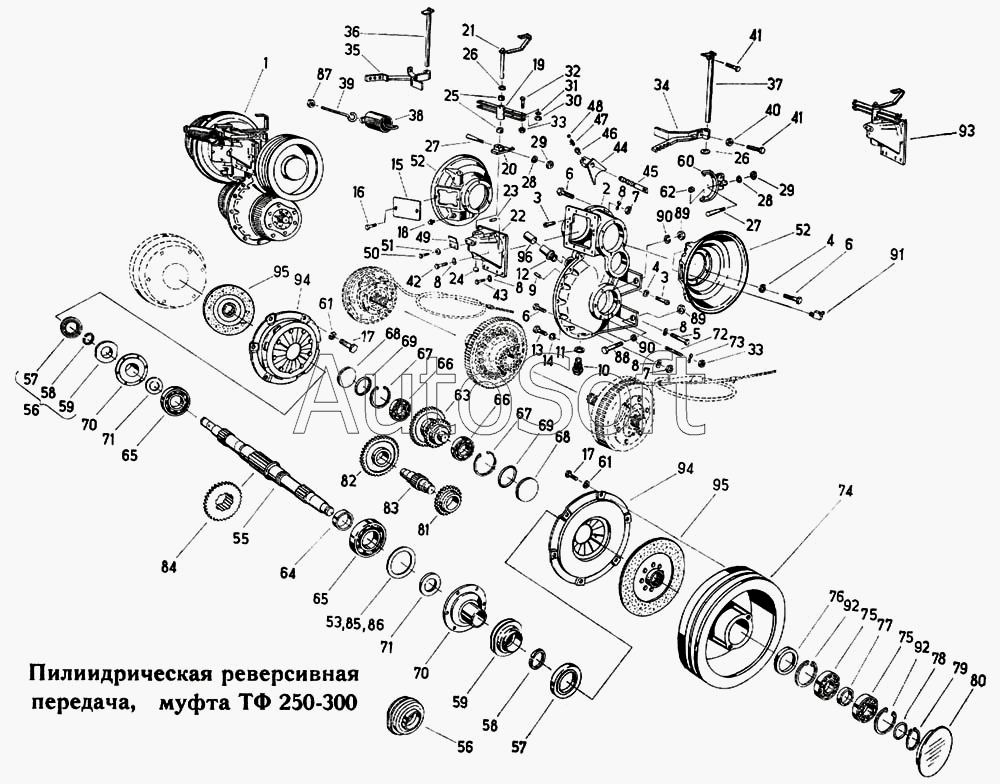

Каталог запасных частей к технике: Fortschritt Е-303. Цилиндрическая реверсивная передача, муфта ТФ 250-300
61
61
72
71
71
70
70
69
69
68
68
67
67
66
66
65
65
64
63
62
73
60
59
59
58
58
57
57
56
56
55
53
52
52
51
50
85
96
95
95
94
94
93
92
92
91
90
90
89
89
88
87
86
49
84
83
82
81
80
79
78
77
76
75
75
74
13
24
23
22
21
20
19
18
17
17
16
15
14
25
12
11
10
9
8
8
8
8
8
7
7
6
6
6
5
4
4
3
3
2
37
48
47
46
45
44
43
42
41
41
40
39
38
1
36
35
34
33
33
32
31
30
29
29
28
28
27
27
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Цилиндрическая реверсивная передача | |
| 2 | 4***5 | Корпус | |
| 3 | 9***4 | Болт цилиндрический | |
| 4 | 9***7 | Кольцо пружинное | |
| 5 | 9***4 | Болт шестигранный | |
| 6 | 9***8 | Болт шестигранный | |
| 7 | 9***1 | Гайка шестигранная | |
| 8 | 9***5 | Шайба пружинная | |
| 9 | 9***8 | Штифт цилиндрический | |
| 10 | 9***0 | Пробка резьбовая с фильтром | |
| 11 | 9***7 | Кольцо уплотнительное | |
| 12 | 4***6 | Пробка резьбовая | |
| 13 | 9***4 | Болт шестигранный | |
| 14 | 9***3 | Кольцо уплотнительное | |
| 15 | 4***0 | Крышка | |
| 16 | 9***7 | Болт шестигранный | |
| 17 | 9***5 | Болт шестигранный | |
| 18 | 9***7 | Масленка коническая | |
| 19 | 4***8 | Рычаг | |
| 20 | 4***4 | Рычаг переключения | |
| 21 | 4***2 | Вал переключения | |
| 22 | 4***7 | Крышка | |
| 23 | 9***7 | Штифт цилиндрический | |
| 24 | 9***6 | Пробка | |
| 25 | 9***5 | Втулка | |
| 26 | 9***3 | Шайба | |
| 27 | 4***6 | Шпонка кривошипа | |
| 28 | 4***4 | Подкладка | |
| 29 | 9***8 | Гайка шестигранная | |
| 30 | 9***6 | Шарикоподшипник радиальный | |
| 31 | 9***6 | Шайба | |
| 32 | 9***1 | Болт шестигранный | |
| 33 | 9***1 | Гайка шестигранная | |
| 34 | 4***3 | Рычаг, левый | |
| 35 | 4***3 | Рычаг, правый | |
| 36 | 4***2 | Штанга переключения | |
| 37 | 4***2 | Штанга переключения | |
| 38 | 9***6 | Пружина растяжения | |
| 39 | 9***4 | Рым-болт | |
| 40 | 9***1 | Гайка шестигранная | |
| 41 | 9***1 | Болт шестигранный | |
| 42 | 9***7 | Болт шестигранный | |
| 43 | 9***5 | Болт шестигранный | |
| 44 | 4***8 | Вилка переключения | |
| 45 | 4***2 | Ось переключения | |
| 46 | 4***6 | Втулка | |
| 47 | 9***5 | Пружина сжатия | |
| 48 | 9***3 | Шарик | |
| 49 | 4***7 | Упор | |
| 50 | 9***6 | Болт шестигранный | |
| 51 | 9***3 | Шайба | |
| 52 | 4***0 | Корпус муфты | |
| 53 | 4***7 | Шайба установочная | |
| 54 | 9***8 | Болт шестигранный | |
| 55 | 4***6 | Вал | |
| 56 | 4***8 | Отводка шарикоподшипника | |
| 57 | 4***1 | Подшипник отводки | |
| 58 | 9***7 | Полоса фетровая | |
| 59 | 4***5 | Отводка | |
| 60 | 4***6 | Вилка переключения | |
| 61 | 9***3 | Кольцо пружинное | |
| 62 | 4***2 | Модуль переключения | |
| 63 | 4***3 | Вал шестеренчатый | |
| 64 | 4***8 | Втулка | |
| 65 | 9***7 | Шарикоподшипник радиальный | |
| 66 | 9***5 | Шарикоподшипник радиальный | |
| 67 | 9***0 | Кольцо стопорное | |
| 68 | 4***2 | Крышка | |
| 69 | 9***1 | Кольцо круглого сечения | |
| 70 | 4***3 | Втулка | |
| 71 | 9***7 | Уплотнение вала | |
| 72 | 4***2 | Шпилька | |
| 73 | 9***0 | Шайба пружинная | |
| 74 | 4***8 | Шкив клиноременный | |
| 75 | 9***7 | Шарикоподшипник радиальный | |
| 76 | 9***5 | Уплотнение вала | |
| 77 | 4***6 | Кольцо распорное | |
| 78 | 4***6 | Кольцо | |
| 79 | 9***8 | Кольцо стопорное | |
| 80 | 9***6 | Крышка | |
| 81 | 4***4 | Колесо прямозубое цилиндрическое | |
| 82 | 4***7 | Колесо прямозубое цилиндрическое | |
| 83 | 4***8 | Вал зубчатый | |
| 84 | 4***1 | Колесо прямозубое цилиндрическое | |
| 85 | 4***8 | Шайба установочная | |
| 86 | 4***8 | Шайба установочная | |
| 87 | 9***8 | Гайка шестигранная | |
| 88 | 9***7 | Болт шестигранный | |
| 89 | 9***4 | Гайка шестигранная | |
| 90 | 9***2 | Кольцо пружинное | |
| 91 | 9***5 | Масленка коническая | |
| 92 | 9***4 | Кольцо стопорное | |
| 93 | 4***8 | Переключатель | |
| 94 | 4***5 | Муфта в сборе | |
| 95 | 4***1 | Диск сцепления муфты в сборе | |
| 96 | 4***4 | колпачок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
