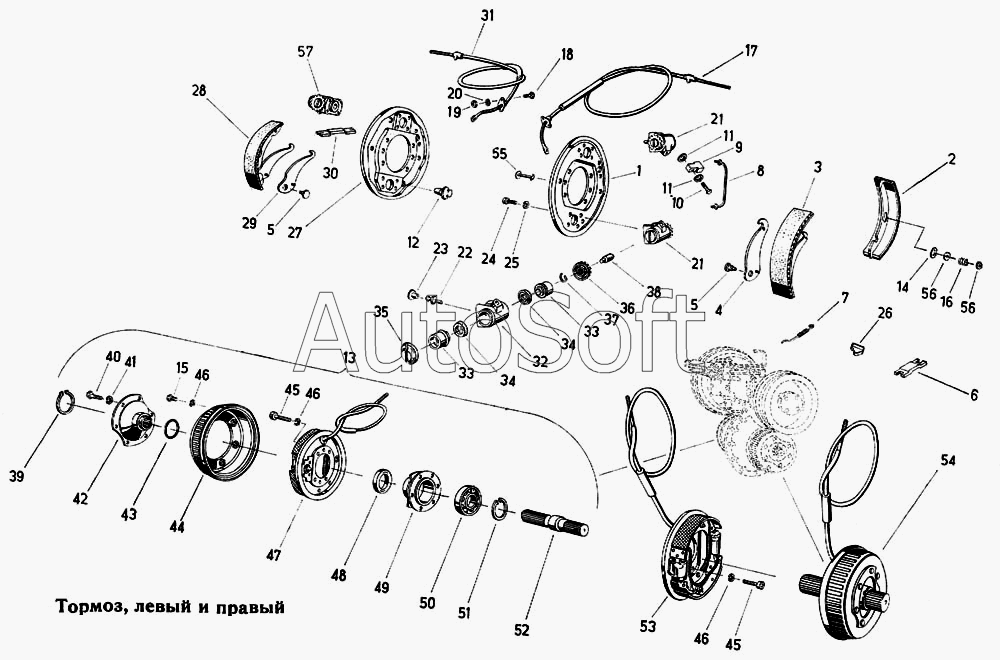

Каталог запасных частей к технике: Fortschritt Е-303. Тормоз левый и правый
44
30
31
32
33
33
34
34
35
36
37
38
39
40
41
42
43
29
45
45
46
46
46
47
48
49
50
51
52
53
54
55
56
56
57
15
2
3
4
5
5
6
7
8
9
10
11
11
12
13
14
1
16
17
18
19
20
21
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Диск тормозных колодок в сборе | |
| 2 | 4***4 | Колодка тормозная в сборе | |
| 3 | 4***1 | Колодка тормозная в сборе | |
| 4 | 4***5 | Рычаг ручного тормоза в сборе | |
| 5 | 4***8 | Палец ручного тормоза | |
| 6 | 4***2 | Мостик прижимной | |
| 7 | 4***7 | Пружина возвратная | |
| 8 | 4***3 | Труба тормозная в сборе | |
| 9 | 4***2 | Штуцер кольцевой | |
| 10 | 4***2 | Винт пустотелый | |
| 11 | 9***2 | Кольцо уплотнительное | |
| 12 | 4***1 | Заглушка | |
| 13 | 4***8 | Тормоз, левый | |
| 14 | 4***3 | Шайба | |
| 15 | 9***8 | Болт шестигранный | |
| 16 | 4***0 | Пружина сжатия | |
| 17 | 4***7 | Канат тормозной в сборе | |
| 18 | 9***3 | Болт шестигранный | |
| 19 | 9***3 | Гайка шестигранная | |
| 20 | 9***5 | Кольцо пружинное | |
| 21 | 4***2 | Цилиндр в сборе | |
| 22 | 4***6 | Сапун | |
| 23 | 9***0 | Колпачок | |
| 24 | 9***1 | Болт цилиндрический | |
| 25 | 9***8 | Кольцо пружинное | |
| 26 | 4***4 | Пружина прижимная | |
| 27 | 4***0 | Диск тормозных колодок в сборе | |
| 28 | 4***8 | Колодка тормозная в сборе | |
| 29 | 4***4 | Рычаг ручного тормоза в сборе | |
| 30 | 4***6 | Мостик прижимной | |
| 31 | 4***5 | Канат тормозной в сборе | |
| 32 | 4***5 | Корпус | |
| 33 | 4***3 | Поршень | |
| 34 | 4***5 | Кольцо уплотнительное | |
| 35 | 4***1 | Колпачок опорный | |
| 36 | 4***6 | Колпачок установочный в сборе | |
| 37 | 4***8 | Скоба пружинная | |
| 38 | 4***7 | Болт прижимной | |
| 39 | 9***4 | Кольцо стопорное | |
| 40 | 9***5 | Болт шестигранный | |
| 41 | 9***3 | Кольцо пружинное | |
| 42 | 4***5 | Фланец | |
| 43 | 9***7 | Кольцо круглого сечения | |
| 44 | 4***7 | Барабан тормозной | |
| 45 | 9***7 | Болт цилиндрический | |
| 46 | 9***2 | Кольцо пружинное | |
| 47 | 4***6 | Тормоз колесный, левый в сборе | |
| 48 | 9***3 | Уплотнение вала | |
| 49 | 4***0 | Втулка | |
| 50 | 9***1 | Шарикоподшипник радиальный | |
| 51 | 9***4 | Кольцо стопорное | |
| 52 | 4***4 | Вал | |
| 53 | 4***8 | Тормоз колесный, правый в сборе | |
| 54 | 4***3 | Тормоз, правый | |
| 55 | 4***5 | Палец | |
| 56 | Т***ы | Тарелка пружины | |
| 57 | 4***8 | Цилиндр колесный в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
