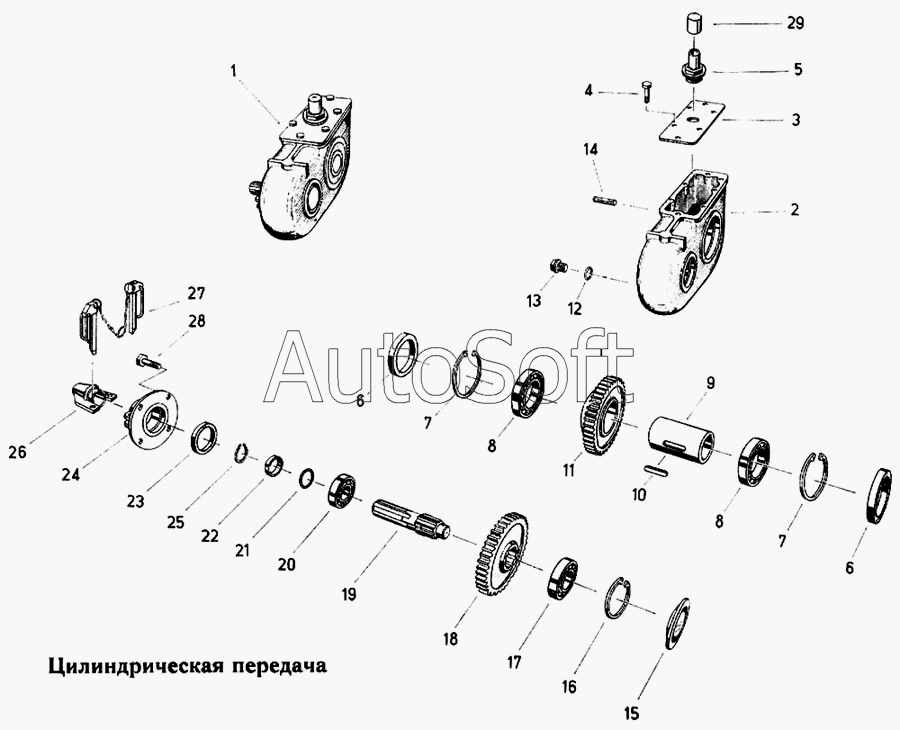

Каталог запасных частей к технике: Fortschritt Е-303. Цилиндрическая передача
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Передача цилиндрическая | |
| 2 | 4***2 | Корпус | |
| 3 | 4***1 | Крышка | |
| 4 | 9***5 | Болт шестигранный | |
| 5 | 4***6 | Пробка резьбовая | |
| 6 | 9***1 | Уплотнение вала | |
| 7 | 9***5 | Кольцо стопорное | |
| 8 | 9***4 | Шарикоподшипник радиальный | |
| 9 | 4***5 | Вал полый | |
| 10 | 9***2 | Шпонка призматическая | |
| 11 | 4***0 | Шестерня прямозубая | |
| 12 | 9***5 | Кольцо уплотнительное | |
| 13 | 9***3 | Пробка резьбовая | |
| 14 | 9***8 | Шпилька | |
| 15 | 9***6 | Крышка | |
| 16 | 9***6 | Кольцо стопорное | |
| 17 | 9***2 | Шарикоподшипник радиальный | |
| 18 | 4***8 | Шестерня прямозубая | |
| 19 | 4***7 | Вал | |
| 20 | 9***7 | Шарикоподшипник радиальный | |
| 21 | 9***7 | Кольцо круглого сечения | |
| 22 | 4***3 | Втулка | |
| 23 | 9***5 | Уплотнение вала | |
| 24 | 4***6 | Втулка защитная | |
| 25 | 9***8 | Кольцо стопорное | |
| 26 | 9***2 | Колпачок защитный | |
| 27 | 9***5 | Штекер | |
| 28 | 9***4 | Болт шестигранный | |
| 29 | 4***4 | колпачок |
