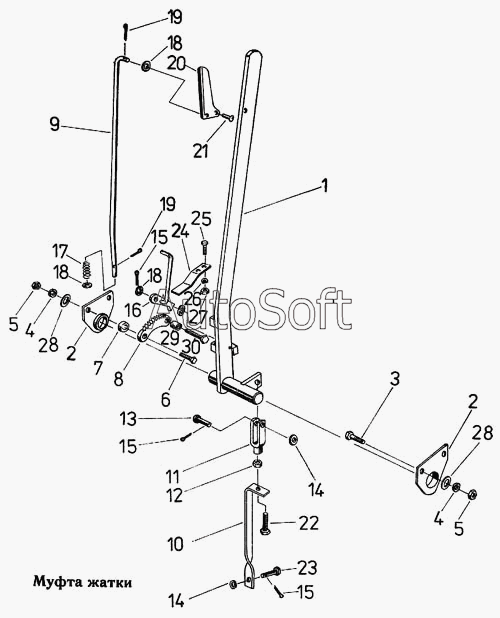

Каталог запасных частей к технике: Fortschritt Е-303. Муфта жатки
1
2
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
15
15
16
17
18
18
18
19
19
20
21
22
23
24
25
26
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Вал с рычагом | |
| 2 | 4***4 | Пластина опорная | |
| 3 | 9***5 | Болт шестигранный | |
| 4 | 9***7 | Кольцо пружинное | |
| 5 | 9***5 | Гайка шестигранная | |
| 6 | 9***8 | Болт шестигранный | |
| 7 | 4***4 | Втулка распорная | |
| 8 | 4***7 | Сегмент зубчатый | |
| 9 | 4***7 | Штанга тяговая | |
| 10 | 4***3 | Рычаг | |
| 11 | 9***4 | Вилка | |
| 12 | 9***6 | Гайка шестигранная | |
| 13 | 9***2 | Палец | |
| 14 | 9***7 | Шайба | |
| 15 | 9***2 | Шплинт | |
| 16 | 4***4 | Рычаг фиксаторный | |
| 17 | 9***5 | Пружина сжатия | |
| 18 | 9***1 | Шайба | |
| 19 | 9***4 | Шплинт | |
| 20 | 4***3 | Рукоятка | |
| 21 | 9***0 | Заклепка с полукруглой головкой | |
| 22 | 9***5 | Болт шестигранный | |
| 23 | 9***1 | Палец | |
| 24 | 4***7 | Пружина | |
| 25 | 9***3 | Болт шестигранный | |
| 26 | 9***7 | Кольцо пружинное | |
| 27 | 9***1 | Гайка шестигранная | |
| 28 | 9***7 | Шайба | |
| 29 | 4***7 | Втулка распорная | |
| 30 | 9***8 | Болт шестигранный |
