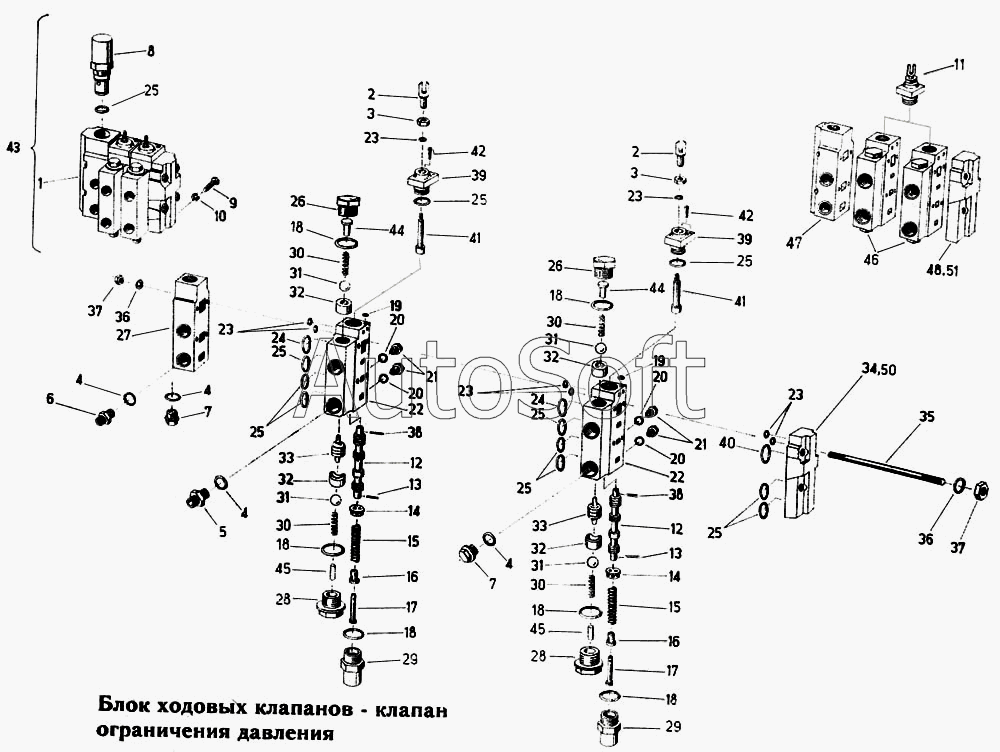

Каталог запасных частей к технике: Fortschritt Е-303. Блок ходовых клапанов – клапан ограничения давления
38
38
26
26
27
28
28
29
29
30
30
30
30
31
31
31
31
32
32
32
32
33
33
34
35
36
36
37
37
25
25
25
25
25
25
25
25
39
39
40
41
41
42
42
43
44
44
45
45
46
47
48
13
13
2
2
3
3
4
4
4
4
5
6
7
7
8
9
10
11
12
12
1
14
14
15
15
16
16
17
17
18
18
18
18
18
18
19
19
20
20
20
20
21
21
22
22
23
23
23
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Блок ходовых обратных клапанов | |
| 2 | 9***6 | Вилка | |
| 3 | 9***6 | Гайка шестигранная | |
| 4 | 9***8 | Кольцо уплотнительное | |
| 5 | 9***0 | Штуцер резьбовой | |
| 6 | 9***7 | Штуцер резьбовой | |
| 7 | 9***5 | Пробка резьбовая | |
| 8 | 9***5 | Клапан ограничения давления | |
| 9 | 9***1 | Болт шестигранный | |
| 10 | 9***5 | Кольцо пружинное | |
| 11 | 4***2 | Блок механического переключения в сборе | |
| 12 | 4***1 | Золотник распределительный <22.33> | |
| 13 | 9***1 | Штифт цилиндрический просечной | |
| 14 | 4***8 | Тарелка клапана | |
| 15 | 9***2 | Пружина сжатия | |
| 16 | 4***6 | Втулка | |
| 17 | 4***4 | Палец | |
| 18 | 9***8 | Кольцо уплотнительное | |
| 19 | 9***8 | Кольцо круглого сечения | |
| 20 | 9***3 | Кольцо уплотнительное | |
| 21 | 9***3 | Пробка резьбовая | |
| 22 | 4***2 | Корпус <12.33> | |
| 23 | 9***3 | Кольцо круглого сечения | |
| 24 | 9***4 | Кольцо круглого сечения | |
| 25 | 9***1 | Кольцо круглого сечения | |
| 26 | 4***0 | Пробка резьбовая | |
| 27 | 4***7 | Крышка | |
| 28 | 4***5 | Пробка резьбовая | |
| 29 | 4***3 | Пробка резьбовая | |
| 30 | 9***4 | Пружина сжатия | |
| 31 | 9***6 | Шарик | |
| 32 | 4***1 | Седло клапана | |
| 33 | 4***6 | Поршень <12.22> | |
| 34 | 4***4 | Крышка | |
| 35 | 4***2 | Болт стяжной | |
| 36 | 9***5 | Шайба | |
| 37 | 9***0 | Гайка шестигранная | |
| 38 | 9***4 | Штифт цилиндрический просечной | |
| 39 | 4***0 | Корпус | |
| 40 | 9***8 | Кольцо круглого сечения | |
| 41 | 4***7 | Болт включения | |
| 42 | 9***3 | Болт цилиндрический | |
| 43 | 4***5 | Блок ходовых клапанов | |
| 44 | 9***0 | Палец | |
| 45 | 4***3 | Палец | |
| 46 | 4***1 | Корпус в сборе | |
| 47 | 4***8 | Крышка в сборе | |
| 48 | 4***6 | Крышка в сборе | |
| 49 | 9***1 | Пробка резьбовая |
