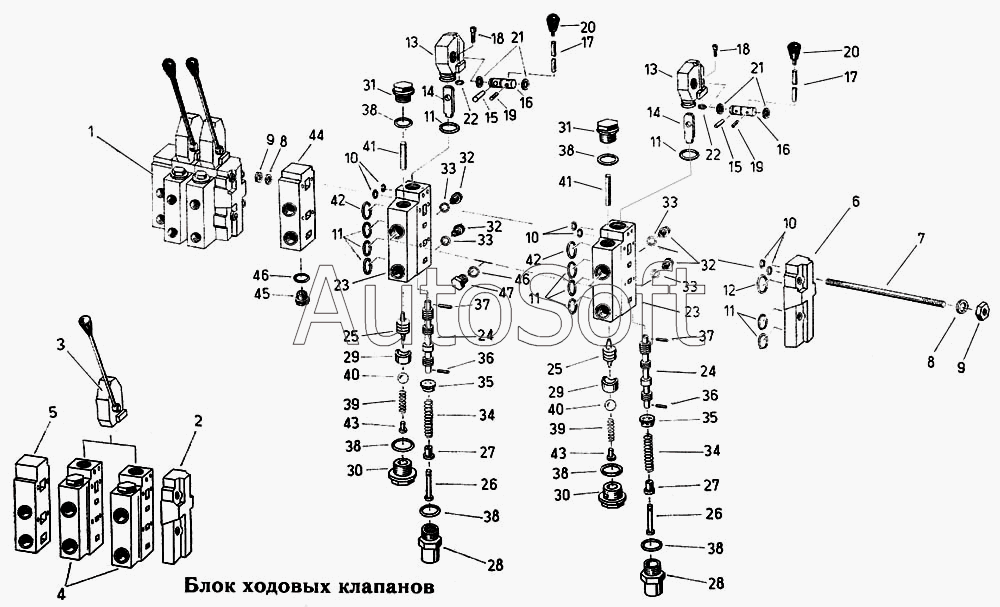

Каталог запасных частей к технике: Fortschritt Е-303. Блок ходовых клапанов
1
2
3
4
5
6
7
8
8
9
9
10
10
10
11
11
11
11
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
32
33
33
33
33
34
34
35
35
36
36
37
37
38
38
38
38
38
38
39
39
40
40
41
41
42
42
43
43
44
45
46
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Блок ходовых обратных клапанов | |
| 2 | 4***6 | Крышка в сборе | |
| 3 | 4***5 | Блок руной регулировки в сборе | |
| 4 | 4***3 | Корпус в сборе | |
| 5 | 4***1 | Крышка в сборе | |
| 6 | 4***4 | Крышка | |
| 7 | 4***2 | Болт стяжной | |
| 8 | 9***5 | Шайба | |
| 9 | 9***0 | Гайка шестигранная | |
| 10 | 9***3 | Кольцо круглого сечения | |
| 11 | 9***1 | Кольцо круглого сечения | |
| 12 | 9***8 | Кольцо круглого сечения | |
| 13 | 4***8 | Корпус | |
| 14 | 4***6 | Переключатель | |
| 15 | 4***4 | Штифт | |
| 16 | 4***2 | Вал | |
| 17 | 4***7 | Рычаг | |
| 18 | 9***3 | Болт цилиндрический | |
| 19 | 9***4 | Штифт цилиндрический просечной | |
| 20 | 9***0 | Рукоятка сферическая | |
| 21 | 9***7 | Кольцо круглого сечения | |
| 22 | 9***8 | Кольцо круглого сечения | |
| 23 | 4***2 | Корпус <12.33> | |
| 24 | 4***1 | Золотник распределительный <22.33> | |
| 25 | 4***6 | Поршень <12.22> | |
| 26 | 4***4 | Палец | |
| 27 | 4***6 | Втулка | |
| 28 | 4***3 | Пробка резьбовая | |
| 29 | 4***1 | Седло клапана | |
| 30 | 4***5 | Пробка резьбовая | |
| 31 | 4***0 | Пробка резьбовая | |
| 32 | 9***3 | Пробка резьбовая | |
| 33 | 9***3 | Кольцо уплотнительное | |
| 34 | 9***2 | Пружина сжатия | |
| 35 | 4***8 | Тарелка клапана | |
| 36 | 9***1 | Штифт цилиндрический просечной | |
| 37 | 9***4 | Штифт цилиндрический просечной | |
| 38 | 9***8 | Кольцо уплотнительное | |
| 39 | 9***4 | Пружина сжатия | |
| 40 | 9***6 | Шарик | |
| 41 | 4***5 | Штифт цилиндрический просечной | |
| 42 | 9***4 | Кольцо круглого сечения | |
| 43 | 9***0 | Палец | |
| 44 | 4***1 | Крышка | |
| 45 | 9***5 | Пробка резьбовая | |
| 46 | 9***8 | Кольцо уплотнительное | |
| 47 | 9***1 | Пробка резьбовая |
