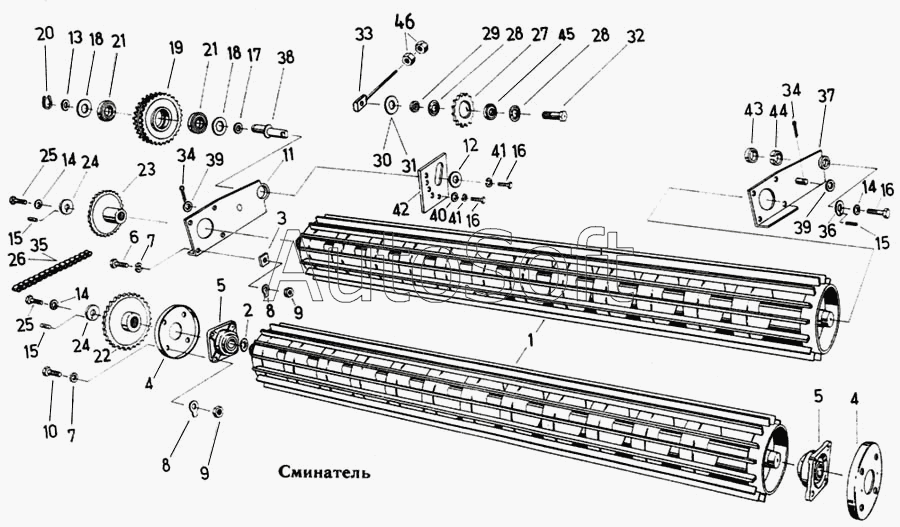

Каталог запасных частей к технике: Fortschritt Е-303. Сниматель
1
2
3
4
4
5
5
6
7
7
8
8
9
9
10
11
12
13
14
14
14
15
15
15
16
16
16
17
18
18
19
20
21
21
22
23
24
24
25
25
26
27
28
28
29
30
31
32
33
34
34
35
36
37
38
39
39
40
41
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | Сминатель | |
| 2 | 9***7 | Шайба установочная | |
| 3 | 4***4 | Пластина распорная | |
| 4 | 4***1 | Колпачок | |
| 5 | 9***1 | Подшипник фланцевый | |
| 6 | 9***1 | Болт шестигранный | |
| 7 | 9***4 | Кольцо пружинное | |
| 8 | 9***7 | Шайба стопорная | |
| 9 | 9***2 | Гайка шестигранная | |
| 10 | 9***6 | Болт шестигранный | |
| 11 | 4***4 | Балансир | |
| 12 | 9***1 | Шайба | |
| 13 | 9***6 | Шайба установочная | |
| 14 | 9***4 | Шайба стопорная | |
| 15 | 9***6 | Штифт просечной | |
| 16 | 9***2 | Болт шестигранный | |
| 17 | 4***4 | Шайба | |
| 18 | 4***1 | Шайба защитная | |
| 19 | 4***0 | Звездочка двойная | |
| 20 | 9***8 | Кольцо стопорное | |
| 21 | 9***5 | Шарикоподшипник радиальный | |
| 22 | 4***6 | Звездочка | |
| 23 | 4***6 | Звездочка | |
| 24 | 9***4 | Шайба концевая | |
| 25 | 9***3 | Болт шестигранный | |
| 26 | 9***3 | Цепь роликовая | |
| 27 | 4***6 | Диск зубчатый | |
| 28 | 4***3 | Шайба защитная | |
| 29 | 4***1 | Втулка | |
| 30 | 9***4 | Шайба | |
| 31 | 9***1 | Шайба | |
| 32 | 4***8 | Палец | |
| 33 | 4***4 | Гайка | |
| 34 | 9***2 | Шплинт | |
| 35 | 9***2 | Цепь роликовая | |
| 36 | 9***7 | Шайба концевая | |
| 37 | 4***6 | Балансир | |
| 38 | 4***6 | Палец | |
| 39 | 9***4 | Шайба | |
| 40 | 9***3 | Шайба | |
| 41 | 9***5 | Кольцо пружинное | |
| 42 | 4***4 | Пластина | |
| 43 | 4***7 | Втулка | |
| 44 | 4***6 | Втулка скольжения | |
| 45 | 9***5 | Шарикоподшипник радиальный | |
| 46 | 9***8 | Гайка шестигранная |
