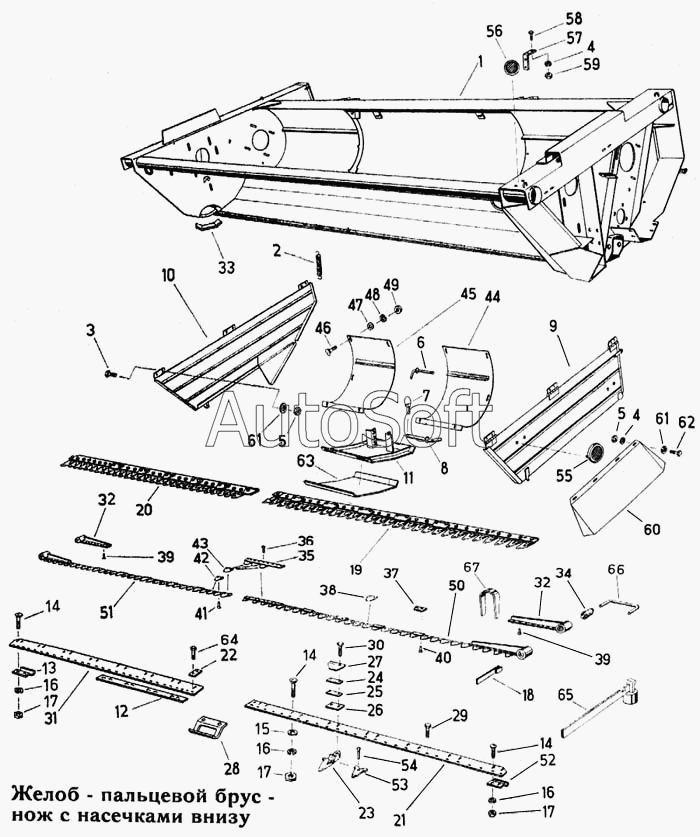

Каталог запасных частей к технике: Fortschritt Е-303. Желоб – пальцевой брус – нож с насечками внизу
42
50
49
48
47
46
45
44
43
51
41
40
39
39
38
37
36
35
59
67
66
65
64
63
62
61
61
60
34
58
57
56
55
54
53
52
9
17
17
17
16
16
16
15
14
14
14
13
12
11
10
18
8
7
6
5
5
4
4
3
2
25
33
32
32
31
30
29
28
27
26
1
24
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Желоб | |
| 2 | 9***2 | Пружина растяжения | |
| 3 | 9***3 | Болт шестигранный | |
| 4 | 9***6 | Кольцо пружинное | |
| 5 | 9***8 | Гайка шестигранная | |
| 6 | 4***1 | Чека | |
| 7 | 9***0 | Штекер откидной | |
| 8 | 4***5 | Чека | |
| 9 | 4***1 | Щиток, левый | |
| 10 | 4***8 | Щиток, правый | |
| 11 | 4***0 | Башмак | |
| 12 | 4***1 | Планка | |
| 13 | 4***5 | Скоба | |
| 14 | 9***0 | Болт с полукруглой головкой | |
| 15 | 9***8 | Шайба | |
| 16 | 9***4 | Кольцо пружинное | |
| 17 | 9***2 | Гайка шестигранная | |
| 18 | 4***0 | Державка пальца | |
| 19 | 4***0 | Брус пальцевой, левый | |
| 20 | 4***3 | Брус пальцевой, правый | |
| 21 | 4***7 | шина, левая | |
| 22 | 4***5 | Прокладка | |
| 23 | 4***2 | Палец | |
| 24 | 4***6 | Прокладка ( 0.5 мм ) | |
| 24 | 4***4 | Прокладка ( 1.0 мм ) | |
| 25 | 4***4 | Пластина направляющая | |
| 26 | 4***2 | Пластина трения | |
| 27 | 4***0 | Прижим кожа | |
| 28 | 4***8 | Пластина, средняя | |
| 29 | 9***6 | Болт шестигранный | |
| 30 | 9***0 | Болт шестигранный | |
| 31 | 4***1 | Шина, правая | |
| 32 | 4***0 | Головка ножа | |
| 33 | 4***3 | Скоба защитная | |
| 34 | 4***0 | Втулка резиновая | |
| 35 | 4***6 | Часть ножа | |
| 36 | 9***5 | Заклепка с потайной головкой | |
| 37 | 4***0 | Пластина-чистик | |
| 38 | 4***8 | Сегмент | |
| 39 | 9***0 | Заклепка с потайной головкой | |
| 40 | 9***6 | Заклепка с потайной головкой | |
| 41 | 9***3 | Наклепка с потайной головкой | |
| 42 | 4***1 | Сегмент | |
| 43 | 4***3 | Сегмент | |
| 44 | 4***2 | Дно, левое | |
| 45 | 4***0 | Дно, правое | |
| 46 | 9***7 | Болт с полукруглой головкой | |
| 47 | 9***0 | Шайба | |
| 48 | 9***5 | Кольцо пружинное | |
| 49 | 9***8 | Гайка шестигранная | |
| 50 | 4***8 | Нож с насечками внизу, левый | |
| 51 | 4***4 | Нож с насечками внизу, правый | |
| 52 | 4***3 | Скоба | |
| 53 | 4***6 | Вкладыш пальца | |
| 54 | 9***5 | Заклепка с потайной головкой | |
| 55 | 9***4 | Отражатель, круглей, бесцветный | |
| 56 | 9***2 | Отражатель, круглей, желтый | |
| 57 | 4***1 | Уголок | |
| 58 | 9***1 | Болт шестигранный | |
| 59 | 9***1 | Гайка шестигранная | |
| 60 | 4***0 | Щиток | |
| 61 | 9***1 | Шайба | |
| 62 | 9***0 | Болт шестигранный | |
| 63 | 4***7 | Подошва запасная | |
| 64 | 9***8 | Болт шестигранный | |
| 65 | 4***4 | Инструмент заклепки | |
| 66 | 4***1 | Крюк | |
| 67 | 4***8 | Хомут |
