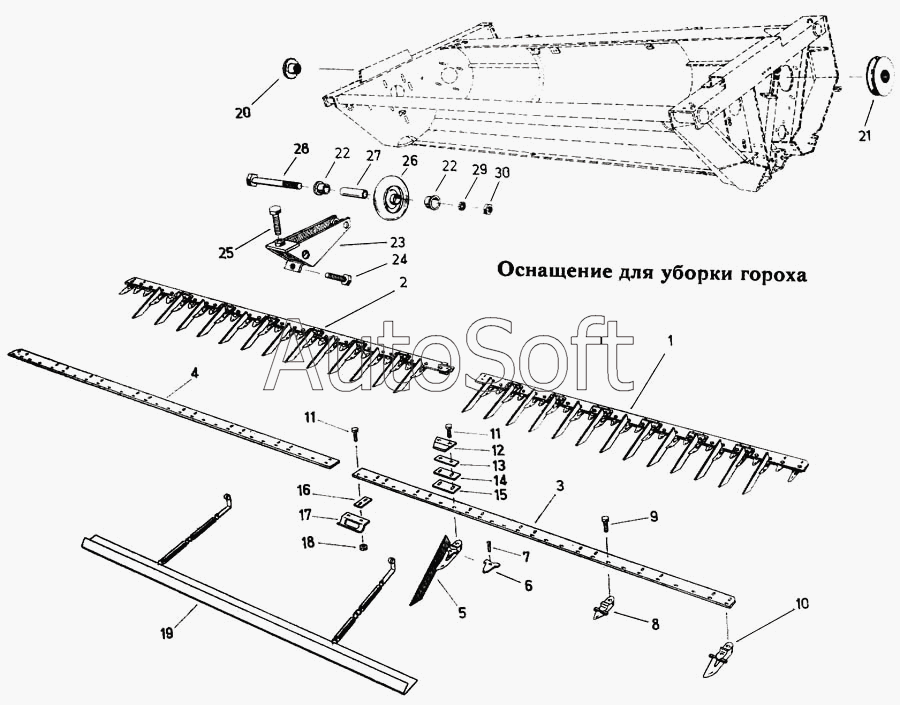

Каталог запасных частей к технике: Fortschritt Е-303. Оснащение для уборки гороха
15
30
29
28
27
26
25
24
23
22
22
21
20
19
18
17
16
1
14
13
13
12
11
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Брус пальцевой, левый | |
| 2 | 4***3 | Брус пальцевой, правый | |
| 3 | 4***7 | шина, левая | |
| 4 | 4***1 | Шина, правая | |
| 5 | 4***1 | Приспособление для растений подъемное | |
| 6 | 4***6 | Вкладыш пальца | |
| 7 | 9***5 | Заклепка с потайной головкой | |
| 8 | 4***4 | Палец специальный | |
| 9 | 9***1 | Болт шестигранный | |
| 10 | 4***2 | Палец | |
| 11 | 9***0 | Болт шестигранный | |
| 12 | 4***0 | Прижим кожа | |
| 13 | 4***6 | Прокладка ( 0.5 мм ) | |
| 13 | 4***4 | Прокладка ( 1.0 мм ) | |
| 14 | 4***8 | Пластина направляющая | |
| 15 | 4***2 | Пластина трения | |
| 16 | 4***5 | Прокладка | |
| 17 | 4***8 | Пластина, средняя | |
| 18 | 9***2 | Гайка шестигранная | |
| 19 | 4***7 | Щиток для подъемного приспособления | |
| 20 | 4***6 | Звездочка | |
| 21 | 4***8 | Шкив клиноременный | |
| 22 | 4***7 | Втулка распорная | |
| 23 | 4***2 | Вилка колеса | |
| 24 | 9***7 | Болт шестигранный | |
| 25 | 9***4 | Болт шестигранный | |
| 26 | 4***0 | Колесо транспортное | |
| 27 | 4***5 | Втулка | |
| 28 | 9***3 | Болт шестигранный | |
| 29 | 9***2 | Кольцо пружинное | |
| 30 | 9***1 | Гайка шестигранная |
