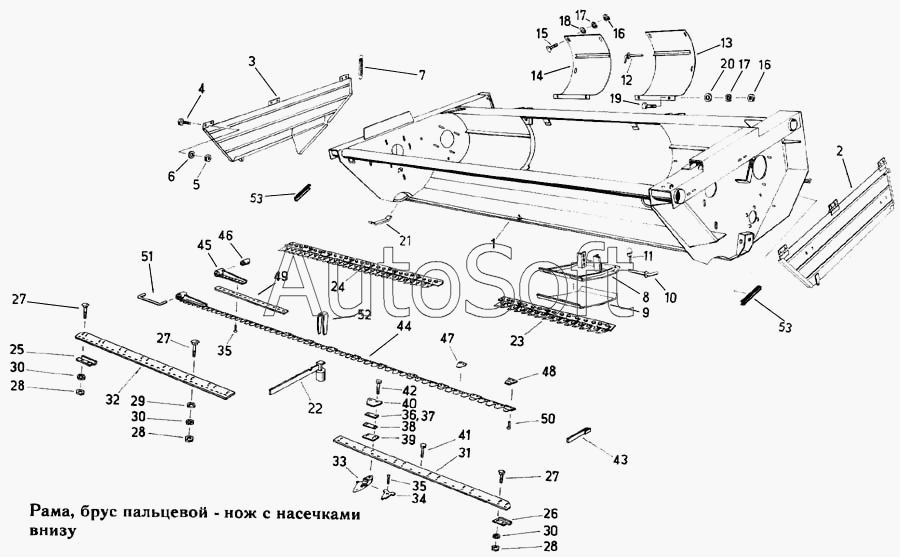

Каталог запасных частей к технике: Fortschritt Е-303. Рама, брус пальцевой – нож с насечками внизу
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
27
27
28
28
28
29
30
30
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Рама | |
| 2 | 4***1 | Щиток, левый | |
| 3 | 4***8 | Щиток, правый | |
| 4 | 9***3 | Болт шестигранный | |
| 5 | 9***5 | Гайка шестигранная | |
| 6 | 9***1 | Шайба | |
| 7 | 9***2 | Пружина растяжения | |
| 8 | 4***0 | Башмак | |
| 9 | 4***7 | Подошва запасная | |
| 10 | 4***5 | Чека | |
| 11 | 9***0 | Штекер откидной | |
| 12 | 4***1 | Чека | |
| 13 | 4***2 | Дно, левое | |
| 14 | 4***0 | Дно, правое | |
| 15 | 9***7 | Болт с полукруглой головкой | |
| 16 | 9***4 | Гайка шестигранная | |
| 17 | 9***5 | Кольцо пружинное | |
| 18 | 9***0 | Шайба | |
| 19 | 9***7 | Болт шестигранный | |
| 20 | 9***7 | Шайба | |
| 21 | 4***3 | Скоба защитная | |
| 22 | 4***4 | Инструмент заклепки | |
| 23 | 4***3 | Брус пальцевой, левый | |
| 24 | 4***8 | Брус пальцевой, правый | |
| 25 | 4***5 | Скоба | |
| 26 | 4***3 | Скоба | |
| 27 | 9***0 | Болт с полукруглой головкой | |
| 28 | 9***0 | Гайка шестигранная | |
| 29 | 9***8 | Шайба | |
| 30 | 9***5 | Кольцо пружинное | |
| 31 | 4***1 | Брус, левый | |
| 32 | 4***1 | Шина, правая | |
| 33 | 4***2 | Палец | |
| 34 | 4***6 | Вкладыш пальца | |
| 35 | 9***5 | Заклепка с потайной головкой | |
| 36 | 4***6 | Прокладка ( 0.5 мм ) | |
| 37 | 4***4 | Прокладка ( 1.0 мм ) | |
| 38 | 4***8 | Пластина направляющая | |
| 39 | 4***2 | Пластина трения | |
| 40 | 4***0 | Прижим кожа | |
| 41 | 9***6 | Болт шестигранный | |
| 42 | 9***0 | Болт шестигранный | |
| 43 | 4***0 | Державка пальца | |
| 44 | 4***1 | Нож с насечками внизу | |
| 45 | 4***0 | Головка ножа | |
| 46 | 4***0 | Втулка резиновая | |
| 47 | 4***8 | Сегмент | |
| 48 | 4***0 | Пластина-чистик | |
| 49 | 4***2 | Планка, верхняя | |
| 50 | 9***8 | Заклепка с потайной головкой | |
| 51 | 4***1 | Крюк | |
| 52 | 4***8 | Хомут | |
| 53 | 4***8 | Планка резиновая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
