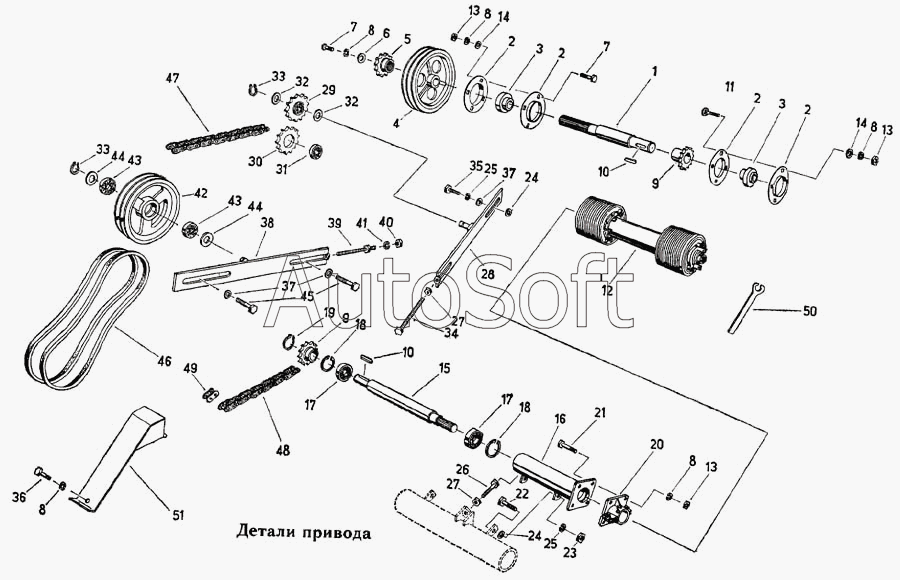

Каталог запасных частей к технике: Fortschritt Е-303. Детали привода
39
27
27
28
29
30
31
32
32
33
33
34
35
36
37
37
38
26
40
41
42
43
43
44
44
45
46
47
48
49
50
51
14
14
2
2
2
2
3
3
4
5
6
7
7
8
8
8
8
8
9
9
10
10
11
12
13
13
13
1
15
16
17
17
18
18
19
20
21
22
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Вал | |
| 2 | 4***8 | Вкладыш | |
| 3 | 9***0 | Подшипник самоустанавливающийся | |
| 4 | 4***1 | Шкив клиноременный | |
| 5 | 4***6 | Звездочка | |
| 6 | 4***8 | Шайба | |
| 7 | 9***0 | Болт шестигранный | |
| 8 | 9***5 | Кольцо пружинное | |
| 9 | 4***7 | Звездочка | |
| 10 | 9***2 | Шпонка призматическая | |
| 11 | 9***7 | Болт с полукруглой головкой | |
| 12 | 4***2 | Вал карданный | |
| 13 | 9***8 | Гайка шестигранная | |
| 14 | 9***7 | Шайба | |
| 15 | 4***5 | Вал | |
| 16 | 4***3 | Корпус подшипника | |
| 17 | 9***8 | Шарикоподшипник радиальный | |
| 18 | 9***4 | Кольцо стопорное | |
| 19 | 9***4 | Кольцо стопорное | |
| 20 | 9***1 | Приспособление защитное ВОМ | |
| 21 | 9***7 | Болт шестигранный | |
| 22 | 9***2 | Болт шестигранный | |
| 23 | 9***0 | Гайка шестигранная | |
| 24 | 9***5 | Шайба | |
| 25 | 9***2 | Кольцо пружинное | |
| 26 | 9***1 | Болт шестигранный | |
| 27 | 9***3 | Гайка шестигранная | |
| 28 | 4***7 | Консоль установочная | |
| 29 | 4***7 | Звездочка | |
| 30 | 4***5 | Диск звездочки | |
| 31 | 9***3 | Шарикоподшипник радиальный | |
| 32 | 4***5 | Шайба защитная | |
| 33 | 9***8 | Кольцо стопорное | |
| 34 | 9***6 | Болт шестигранный | |
| 35 | 9***1 | Болт шестигранный | |
| 36 | 9***2 | Болт шестигранный | |
| 37 | 9***0 | Шайба | |
| 38 | 4***1 | Консоль установочная | |
| 39 | 4***8 | Винт установочный | |
| 40 | 9***0 | Гайка шестигранная | |
| 41 | 9***4 | Кольцо пружинное | |
| 42 | 4***8 | Шкив клиноременный | |
| 43 | 9***6 | Шарикоподшипник радиальный | |
| 44 | 4***3 | Шайба защитная | |
| 45 | 9***8 | Болт шестигранный | |
| 46 | 9***6 | Комплект узких клиновых ремней | |
| 47 | 9***6 | Цепь роликовая | |
| 48 | 9***6 | Цепь роликовая | |
| 49 | 9***7 | Звено соединительное | |
| 50 | 4***7 | Ключ ВОМ | |
| 51 | 4***6 | Приспособление защитное цепи |
