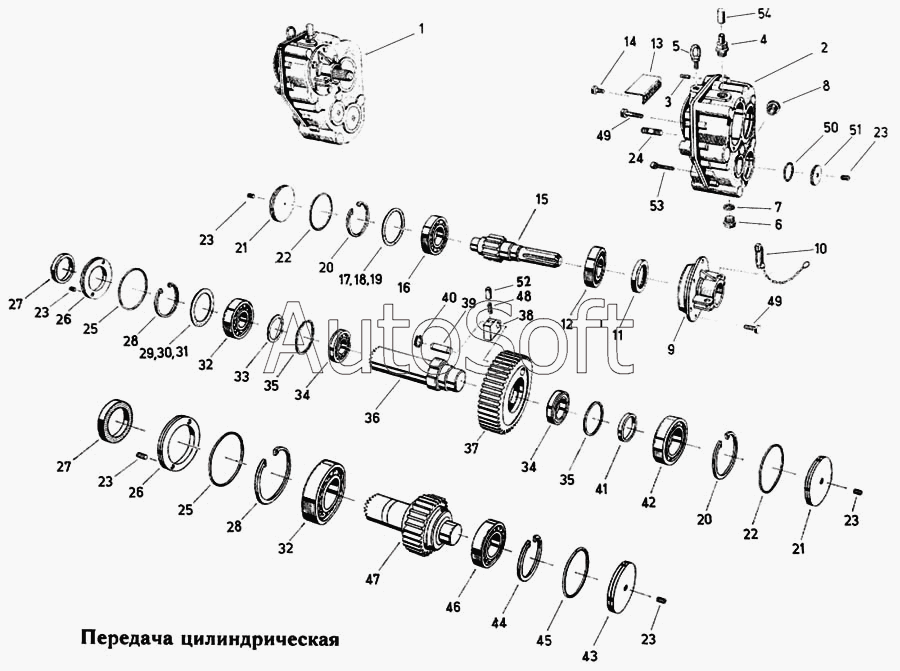

Каталог запасных частей к технике: Fortschritt Е-303. Передача цилиндрическая
42
29
30
31
32
32
33
34
34
35
35
36
37
38
39
40
41
28
28
43
44
45
46
47
48
49
49
50
51
52
53
54
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
20
21
21
22
22
23
23
23
23
23
23
24
25
25
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Передача цилиндрическая | |
| 2 | 4***5 | Корпус | |
| 3 | 9***8 | Штифт цилиндрический | |
| 4 | 4***6 | Пробка резьбовая | |
| 5 | 9***7 | Рым-болт | |
| 6 | 9***5 | Пробка резьбовая | |
| 7 | 9***5 | Кольцо уплотнительное | |
| 8 | 4***0 | Стекло масломерное с уплотнением | |
| 9 | 4***2 | Втулка защитная | |
| 10 | 9***0 | Штекер откидной | |
| 11 | 9***5 | Уплотнение вала | |
| 12 | 9***6 | Роликоподшипник цилиндрический | |
| 13 | 4***7 | Щиток | |
| 14 | 9***2 | Болт шестигранный | |
| 15 | 4***4 | Вал с цилиндрическим колесом | |
| 16 | 9***0 | Роликоподшипник цилиндрический | |
| 17 | 4***1 | Шайба установочная | |
| 18 | 4***8 | Шайба установочная | |
| 19 | 4***6 | Шайба установочная | |
| 20 | 9***7 | Кольцо стопорное | |
| 21 | 4***2 | Крышка | |
| 22 | 9***6 | Кольцо круглого сечения | |
| 23 | 9***6 | Шпилька | |
| 24 | 9***1 | Шпилька | |
| 25 | 9***0 | Кольцо круглого сечения | |
| 26 | 4***4 | Крышка | |
| 27 | 9***6 | Уплотнение вала | |
| 28 | 9***5 | Кольцо стопорное | |
| 29 | 4***3 | Шайба установочная | |
| 30 | 4***1 | Шайба установочная | |
| 31 | 4***8 | Шайба установочная | |
| 32 | 9***7 | Роликоподшипник цилиндрический | |
| 33 | 9***4 | Шайба установочная | |
| 34 | 9***4 | Шарикоподшипник радиальный | |
| 35 | 9***2 | Кольцо стопорное, наружное | |
| 36 | 4***8 | Вал | |
| 37 | 4***1 | Колесо цилиндрическое | |
| 38 | 4***2 | Собачка | |
| 39 | 4***4 | Палец | |
| 40 | 9***1 | Кольцо стопорное | |
| 41 | 4***0 | Кольцо распорное | |
| 42 | 9***5 | Роликоподшипник цилиндрический | |
| 43 | 4***8 | Крышка | |
| 44 | 9***0 | Кольцо стопорное | |
| 45 | 9***4 | Кольцо круглого сечения | |
| 46 | 9***1 | Шарикоподшипник радиальный | |
| 47 | 4***8 | Вал ведомый | |
| 48 | 9***5 | Пружина сжатия | |
| 49 | 9***6 | Болт шестигранный | |
| 50 | 9***6 | Кольцо круглого сечения | |
| 51 | 4***6 | Крышка | |
| 52 | 4***5 | Втулка | |
| 53 | 9***0 | Болт цилиндрический | |
| 54 | 4***4 | колпачок |
