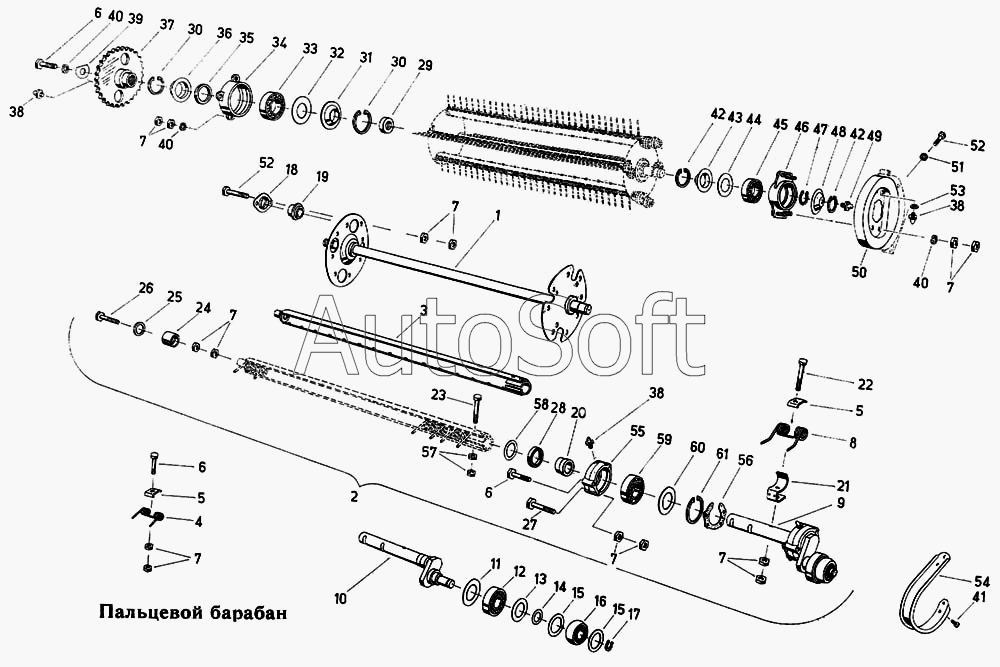

Каталог запасных частей к технике: Fortschritt Е-303. Пальцевой барабан
47
32
33
34
35
36
37
38
38
38
39
40
40
40
41
42
42
43
44
45
46
31
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
16
2
3
4
5
5
6
6
6
7
7
7
7
7
7
7
8
9
10
11
12
13
14
15
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Вал барабана | |
| 2 | 4***2 | Вал пальцевой | |
| 3 | 4***0 | Брус пальцев | |
| 4 | 4***5 | Зуб пружинный двойной | |
| 5 | 4***1 | Прокладка | |
| 6 | 9***0 | Болт шестигранный | |
| 7 | 9***6 | Гайка шестигранная | |
| 8 | 4***5 | Палец пружинный двойной | |
| 9 | 4***3 | Рычаг направляющий | |
| 10 | 4***1 | Рычаг | |
| 11 | 4***3 | Шайба уплотнительная | |
| 12 | 4***7 | Ролик | |
| 13 | 4***4 | Шайба | |
| 14 | 4***6 | Шайба распорная | |
| 15 | 4***2 | Шайба уплотнительная | |
| 16 | 4***5 | Ролик | |
| 17 | 9***1 | Кольцо стопорное | |
| 18 | 4***1 | Вкладыш | |
| 19 | 4***8 | Втулка подшипника | |
| 20 | 4***2 | Втулка | |
| 21 | 4***0 | Упор | |
| 22 | 9***2 | Болт шестигранный | |
| 23 | 9***7 | Болт шестигранный | |
| 24 | 4***7 | Втулка | |
| 25 | 9***0 | Шайба | |
| 26 | 9***1 | Болт шестигранный | |
| 27 | 9***6 | Болт шестигранный | |
| 28 | 9***8 | Уплотнение вала | |
| 29 | 4***6 | Втулка | |
| 30 | 9***7 | Кольцо стопорное | |
| 31 | 4***3 | Крышка | |
| 32 | 4***1 | Шайба уплотнительная | |
| 33 | 9***8 | Шарикоподшипник самоустанавливающийся | |
| 34 | 4***5 | Корпус подшипника | |
| 35 | 9***7 | Уплотнение вала | |
| 36 | 4***3 | Державка уплотнения | |
| 37 | 4***7 | Звездочка | |
| 38 | 9***7 | Масленка коническая | |
| 39 | 4***4 | Шайба | |
| 40 | 9***5 | Кольцо пружинное | |
| 41 | 9***8 | Болт шестигранный | |
| 42 | 9***6 | Кольцо стопорное | |
| 43 | 4***8 | Крышка | |
| 44 | 4***6 | Шайба уплотнительная | |
| 45 | 9***7 | Шарикоподшипник самоустанавливающийся | |
| 46 | 4***1 | Корпус подшипника | |
| 47 | 9***5 | Кольцо стопорное | |
| 48 | 4***6 | Крышка | |
| 49 | 9***2 | Масленка коническая | |
| 50 | 4***8 | Направляющая криволинейная | |
| 51 | 9***4 | Шайба | |
| 52 | 9***7 | Болт шестигранный | |
| 53 | 9***1 | Шайба | |
| 54 | 4***2 | Скребок | |
| 55 | 4***0 | Корпус подшипника | |
| 56 | 4***7 | Прокладка | |
| 57 | 9***2 | Гайка шестигранная | |
| 58 | 9***4 | Шайба установочная | |
| 59 | 9***8 | Шарикоподшипник радиальный | |
| 60 | 4***4 | Шайба уплотнительная | |
| 61 | 9***4 | Кольцо стопорное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
