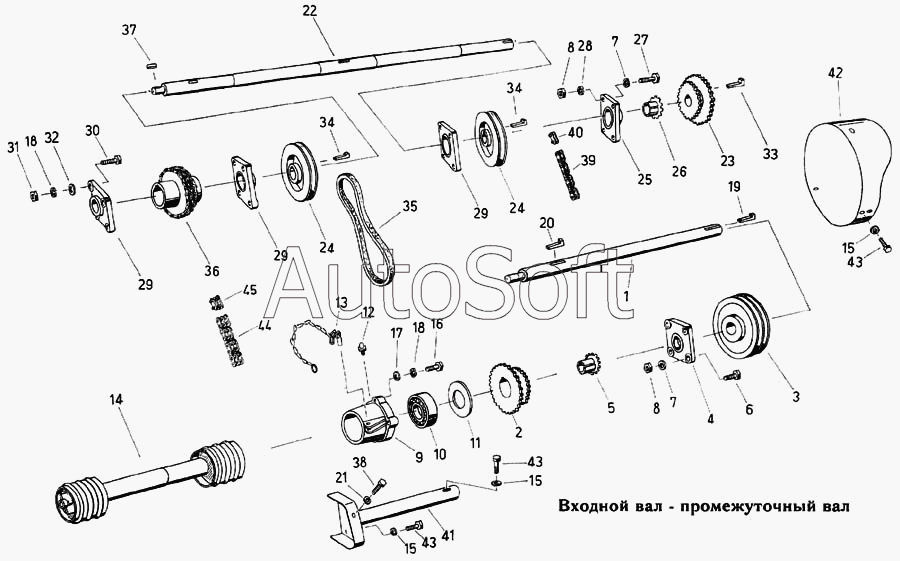

Каталог запасных частей к технике: Fortschritt Е-303. Входной вал – промежуточный вал
35
24
24
25
26
27
28
29
29
29
30
31
32
33
34
34
23
36
37
38
39
40
41
42
43
43
43
44
45
12
2
3
4
5
6
7
7
8
8
9
10
11
1
13
14
15
15
15
16
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Вал | |
| 2 | 4***3 | Звездочка | |
| 3 | 4***0 | Шкив клиноременный | |
| 4 | 9***8 | Подшипник фланцевый | |
| 5 | 9***0 | Втулка зажимная | |
| 6 | 9***8 | Болт шестигранный | |
| 7 | 9***4 | Шайба | |
| 8 | 9***3 | Гайка шестигранная | |
| 9 | 4***1 | Корпус подшипника | |
| 10 | 9***3 | Шарикоподшипник самоустанавливающийся | |
| 11 | 4***6 | Шайба | |
| 12 | 9***3 | Масленка коническая | |
| 13 | 9***5 | Штекер | |
| 14 | 4***6 | Вал карданный | |
| 15 | 9***5 | Шайба | |
| 16 | 9***4 | Болт шестигранный | |
| 17 | 9***5 | Шайба | |
| 18 | 9***5 | Кольцо пружинное | |
| 19 | 9***4 | Шпонка с головкой | |
| 20 | 9***1 | Шпонка с головкой | |
| 21 | 9***0 | Шайба | |
| 22 | 4***1 | Вал, правый | |
| 23 | 4***8 | Звездочка, двойная | |
| 24 | 4***6 | Диск приводной | |
| 25 | 9***1 | Подшипник фланцевый | |
| 26 | 9***5 | Втулка зажимная | |
| 27 | 9***8 | Болт шестигранный | |
| 28 | 9***4 | Кольцо пружинное | |
| 29 | 9***7 | Подшипник фланцевый | |
| 30 | 9***0 | Болт шестигранный | |
| 31 | 9***3 | Гайка шестигранная | |
| 32 | 9***0 | Шайба | |
| 33 | 9***6 | Шпонка с головкой | |
| 34 | 9***1 | Шпонка с головкой | |
| 35 | 4***7 | Ремень клиновой стандартный с внутренним слоем из полиэфира | |
| 36 | 4***0 | Муфта роликовой цепи | |
| 37 | 9***5 | Шпонка призматическая | |
| 38 | 9***8 | Болт шестигранный | |
| 39 | 9***6 | Цепь роликовая | |
| 40 | 9***6 | Звено соединительное | |
| 41 | 4***7 | Ограждение цепи | |
| 42 | 4***4 | Ограждение привода ножа | |
| 43 | 9***7 | Болт шестигранный | |
| 44 | Ц***я | Цепь роликовая | |
| 45 | З***е | Звено соединительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
