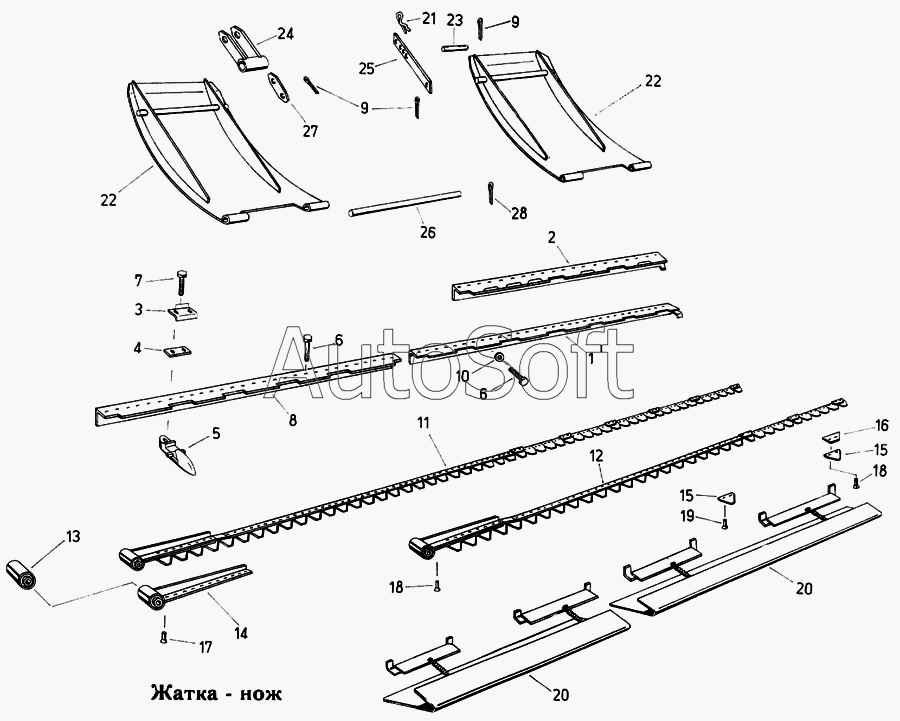

Каталог запасных частей к технике: Fortschritt Е-303. Жатка – нож
1
2
3
3
4
4
5
5
6
6
6
7
7
8
9
9
10
11
12
13
14
15
15
16
16
17
17
18
18
18
19
20
20
21
21
22
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Брус пальцевой | |
| 2 | 4***7 | Брус пальцевой, 14 фт | |
| 3 | 4***0 | державка ножа | |
| 3 | 4***0 | державка ножа | |
| 4 | 4***2 | Пластина трения | |
| 4 | 4***2 | Пластина трения | |
| 5 | 4***2 | Палец | |
| 5 | 4***2 | Палец | |
| 6 | 9***3 | Болт шестигранный | |
| 6 | 9***3 | Болт шестигранный | |
| 7 | 9***0 | Болт шестигранный | |
| 7 | 9***0 | Болт шестигранный | |
| 8 | 4***6 | Уголок, правый | |
| 9 | 9***2 | Шплинт | |
| 10 | 9***1 | Шайба | |
| 11 | 4***6 | Нож, 19 фт | |
| 12 | 4***2 | Нож, 14 фт | |
| 13 | 4***0 | Втулка резиновая | |
| 14 | 4***1 | Головка ножа | |
| 15 | 4***8 | Сегмент | |
| 16 | 4***0 | Пластина-чистик | |
| 16 | 4***0 | Пластина-чистик | |
| 17 | 9***4 | Заклепка с потайной головкой | |
| 17 | 9***4 | Заклепка с потайной головкой | |
| 18 | 9***2 | Заклепка с потайной головкой | |
| 18 | 9***2 | Заклепка с потайной головкой | |
| 19 | 9***6 | Заклепка с потайной головкой | |
| 20 | 4***0 | Приспособление защитное для ножа | |
| 20 | 4***0 | Приспособление защитное для ножа | |
| 21 | 9***3 | Штекер пружинный | |
| 21 | 9***3 | Штекер пружинный | |
| 22 | 4***5 | Башмак | |
| 23 | 4***6 | Палец, короткий | |
| 24 | 4***5 | Вилка | |
| 25 | 4***3 | Хомут | |
| 26 | 4***1 | Палец, длинный | |
| 27 | 4***8 | Рычаг | |
| 28 | 9***6 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
