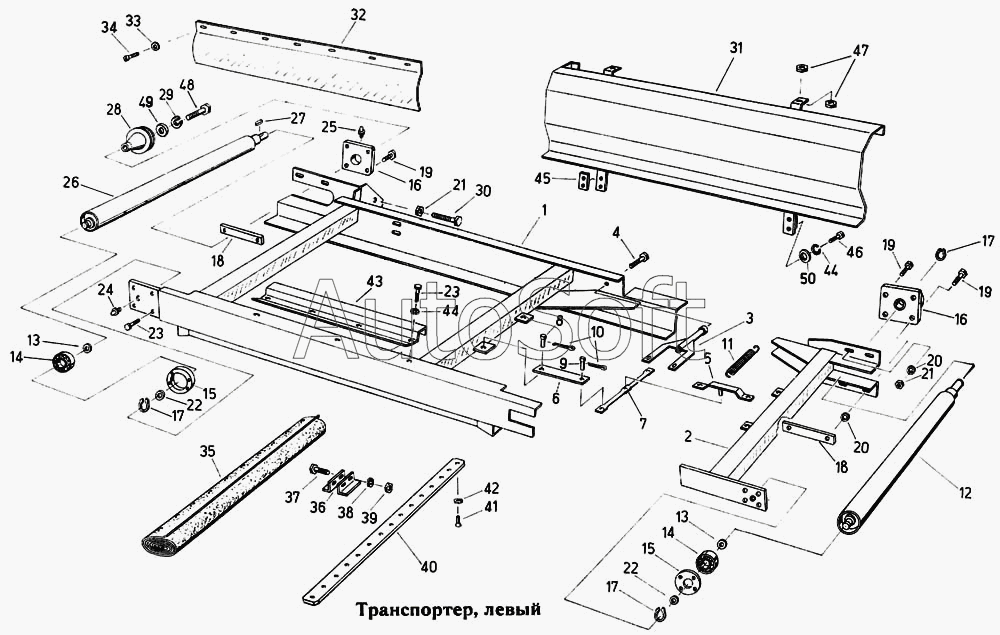

Каталог запасных частей к технике: Fortschritt Е-303. Транспортер, левый
39
27
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
43
44
44
45
46
47
48
49
50
14
14
2
3
4
5
6
7
8
9
10
11
12
13
13
1
15
15
16
16
17
17
17
18
18
19
19
19
20
20
21
21
22
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Рама, левая | |
| 2 | 4***5 | Рама натяжная | |
| 3 | 4***4 | Стяжка | |
| 4 | 4***2 | Винт стяжной | |
| 5 | 4***0 | Коромысло | |
| 6 | 4***0 | Рычаг | |
| 7 | 4***7 | Тяга | |
| 8 | 9***4 | Палец | |
| 9 | 9***8 | Палец | |
| 10 | 9***5 | Шплинт | |
| 11 | 9***8 | Пружина растяжения | |
| 12 | 4***6 | Валик | |
| 13 | 4***0 | Шайба уплотнительная | |
| 14 | 9***8 | Шарикоподшипник самоустанавливающийся | |
| 15 | 4***4 | Ползун | |
| 16 | 9***7 | Подшипник фланцевый | |
| 17 | 9***5 | Кольцо стопорное | |
| 18 | 4***1 | Гайка двойная | |
| 19 | 9***3 | Болт шестигранный | |
| 20 | 9***7 | Шайба | |
| 21 | 9***8 | Гайка шестигранная | |
| 22 | 9***1 | Шайба | |
| 23 | 9***1 | Болт шестигранный | |
| 24 | 9***8 | Масленка коническая | |
| 25 | 9***7 | Масленка коническая | |
| 26 | 4***2 | Валик, левый | |
| 27 | 9***4 | Шпонка призматическая | |
| 28 | 4***4 | Диск приводной | |
| 29 | 9***5 | Кольцо пружинное | |
| 30 | 9***3 | Болт шестигранный | |
| 31 | 4***3 | Стенка задняя, левая | |
| 32 | 4***0 | Отражатель | |
| 33 | 9***7 | Шайба | |
| 34 | 9***2 | Болт для листового металла с цилиндрической головкой | |
| 35 | 4***8 | Полотно | |
| 36 | 4***3 | Зажим | |
| 37 | 9***2 | Болт шестигранный | |
| 38 | 9***7 | Кольцо пружинное | |
| 39 | 9***1 | Гайка шестигранная | |
| 40 | 4***7 | Планка | |
| 41 | 9***7 | Заклепка ремня | |
| 42 | 4***4 | Шайба | |
| 43 | 4***7 | Планка, левая | |
| 44 | 9***6 | Кольцо пружинное | |
| 45 | 4***2 | Пластинка резьбовая | |
| 46 | 9***3 | Болт шестигранный | |
| 47 | 9***3 | Гайка шестигранная | |
| 48 | 9***7 | Болт шестигранный | |
| 49 | 9***8 | Шайба | |
| 50 | 9***1 | Шайба |
