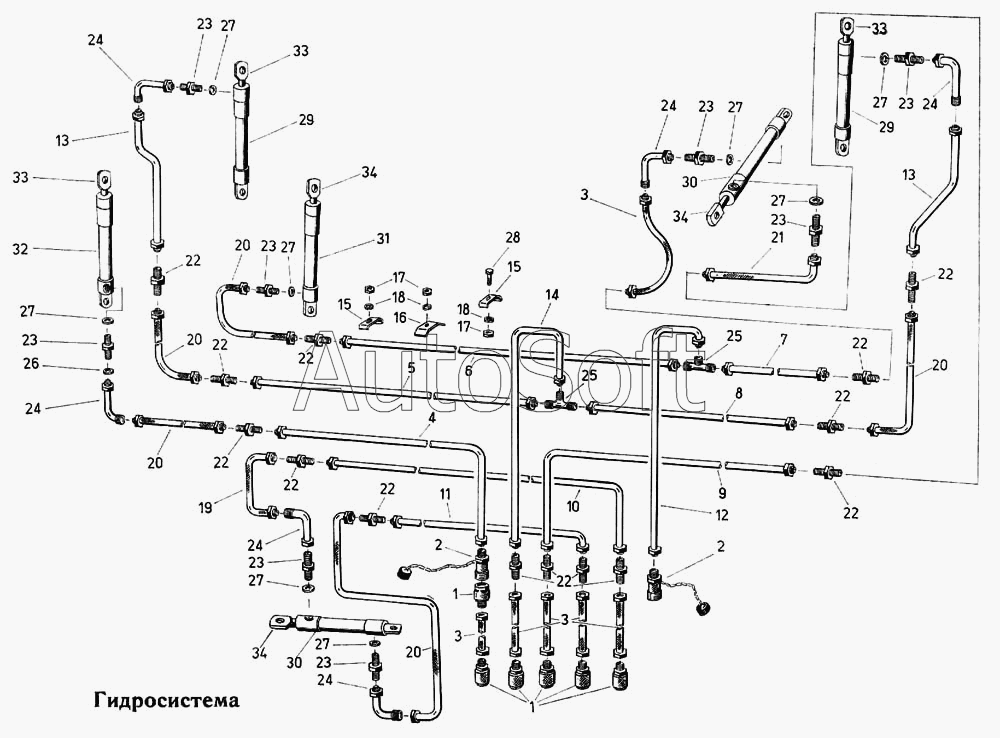

Каталог запасных частей к технике: Fortschritt Е-303. Гидросистема
26
17
18
18
19
20
20
20
20
20
21
22
22
22
22
22
22
22
22
22
22
22
23
23
23
23
23
23
23
23
24
24
24
24
24
24
25
25
17
17
27
27
27
27
27
27
27
27
28
28
29
29
30
30
31
32
33
33
33
34
34
34
8
1
2
2
3
3
3
4
4
5
5
6
6
7
7
1
8
9
9
10
11
12
13
13
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***5 | Муфта шланговая | |
| 1 | 9***5 | Муфта шланговая | |
| 2 | 9***7 | Муфта шланговая | |
| 3 | 9***1 | Шлангопровод | |
| 3 | 9***1 | Шлангопровод | |
| 4 | 4***8 | Трубопровод 3 | |
| 4 | 4***2 | Трубопровод 3 | |
| 5 | 4***6 | Трубопровод 4.1 | |
| 5 | 4***0 | Трубопровод 4.1 | |
| 6 | 4***5 | Трубопровод 2.1 | |
| 6 | 4***1 | Трубопровод 2.1 | |
| 7 | 4***3 | Трубопровод 2.2 | |
| 7 | 4***8 | Трубопровод 2.2 | |
| 8 | 4***4 | Трубопровод 4.2 | |
| 8 | 4***7 | Трубопровод 4.2 | |
| 9 | 4***1 | Трубопровод 2.4 | |
| 9 | 4***4 | Трубопровод 2.4 | |
| 10 | 4***8 | Трубопровод 5.1 | |
| 11 | 4***6 | Трубопровод 5.2 | |
| 12 | 4***6 | Трубопровод 2.3 | |
| 13 | 4***3 | Трубопровод 4.3 | |
| 14 | 4***1 | Трубопровод 4.4 | |
| 15 | 4***0 | Скоба | |
| 15 | 4***0 | Скоба | |
| 16 | 4***7 | Пластина зажимная | |
| 16 | 4***7 | Пластина зажимная | |
| 17 | 9***1 | Гайка шестигранная | |
| 17 | 9***1 | Гайка шестигранная | |
| 18 | 9***1 | Кольцо пружинное | |
| 18 | 9***1 | Кольцо пружинное | |
| 19 | 9***6 | Шлангопровод | |
| 20 | 9***1 | Шлангопровод | |
| 21 | 9***6 | Шлангопровод | |
| 22 | 9***1 | Штуцер соединительный | |
| 22 | 9***1 | Штуцер соединительный | |
| 23 | 9***7 | Штуцер резьбовой | |
| 23 | 9***7 | Штуцер резьбовой | |
| 24 | 4***8 | Угольник | |
| 25 | 9***3 | Штуцер соединительный | |
| 26 | 4***6 | Шайба дроссельная | |
| 27 | 9***3 | Кольцо уплотнительное | |
| 27 | 9***3 | Кольцо уплотнительное | |
| 28 | 9***2 | Болт шестигранный | |
| 28 | 9***2 | Болт шестигранный | |
| 29 | 4***5 | Цилиндр | |
| 30 | 4***8 | Цилиндр | |
| 30 | 4***8 | Цилиндр | |
| 31 | 4***3 | Цилиндр | |
| 32 | 4***6 | Цилиндр | |
| 33 | 4***1 | Головка штока | |
| 34 | 4***1 | Головка штока | |
| 34 | 4***1 | Головка штока |
