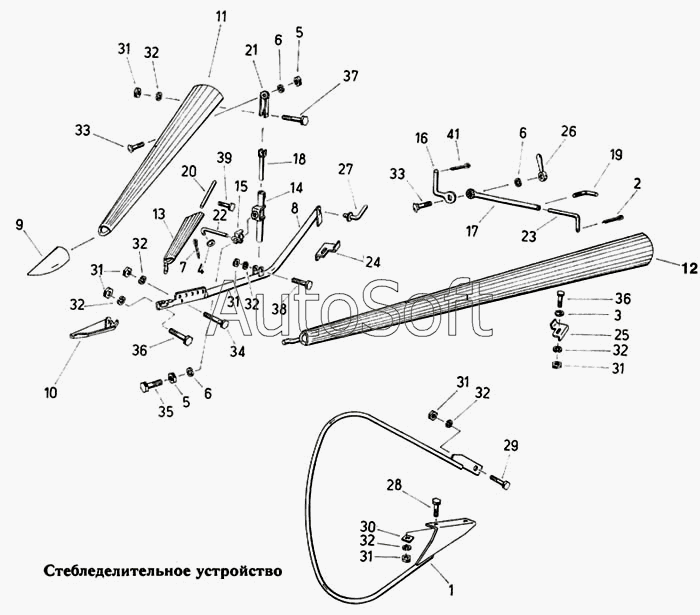

Каталог запасных частей к технике: Fortschritt Е-303. Стебледелительное устройство
30
21
22
23
24
25
26
27
28
29
20
31
31
31
31
31
31
32
32
32
32
32
32
32
33
33
34
35
36
36
37
38
39
11
2
3
4
5
5
6
6
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Скоба делителя | |
| 2 | 9***8 | Шплинт | |
| 3 | 9***3 | Шайба | |
| 4 | 9***1 | Шайба | |
| 5 | 9***3 | Гайка шестигранная | |
| 6 | 9***4 | Кольцо пружинное | |
| 7 | 9***8 | Шплинт | |
| 8 | 4***3 | Крепление | |
| 9 | 4***6 | Носок делителя | |
| 10 | 4***2 | башмак | |
| 11 | 4***7 | Делитель главный | |
| 12 | 4***8 | Делитель внешний | |
| 13 | 4***0 | Делитель внутренний | |
| 14 | 4***3 | Опора трубчатая | |
| 15 | 4***2 | Хомут установочной | |
| 16 | 4***3 | Крюк установочный | |
| 17 | 4***8 | Держатель | |
| 18 | 4***2 | Опора | |
| 19 | 4***7 | Крюк | |
| 20 | 4***5 | Стержень | |
| 21 | 4***3 | Держатель | |
| 22 | 4***6 | Крюк | |
| 23 | 4***7 | Крюк | |
| 24 | 4***1 | Уголок установочной, левый | |
| 25 | 4***8 | Уголок установочной, правый | |
| 26 | 9***2 | Рукоятка сферическая | |
| 27 | 4***8 | Чека | |
| 28 | 9***1 | Болт шестигранный | |
| 29 | 9***0 | Болт шестигранный | |
| 30 | 9***6 | Шайба | |
| 31 | 9***8 | Гайка шестигранная | |
| 32 | 9***5 | Кольцо пружинное | |
| 33 | 9***4 | Болт с полукруглой головкой | |
| 34 | 9***5 | Болт шестигранный | |
| 35 | 9***3 | Болт шестигранный | |
| 36 | 9***3 | Болт шестигранный | |
| 37 | 9***2 | Болт шестигранный | |
| 38 | 9***5 | Болт шестигранный | |
| 39 | 9***0 | Болт шестигранный |
