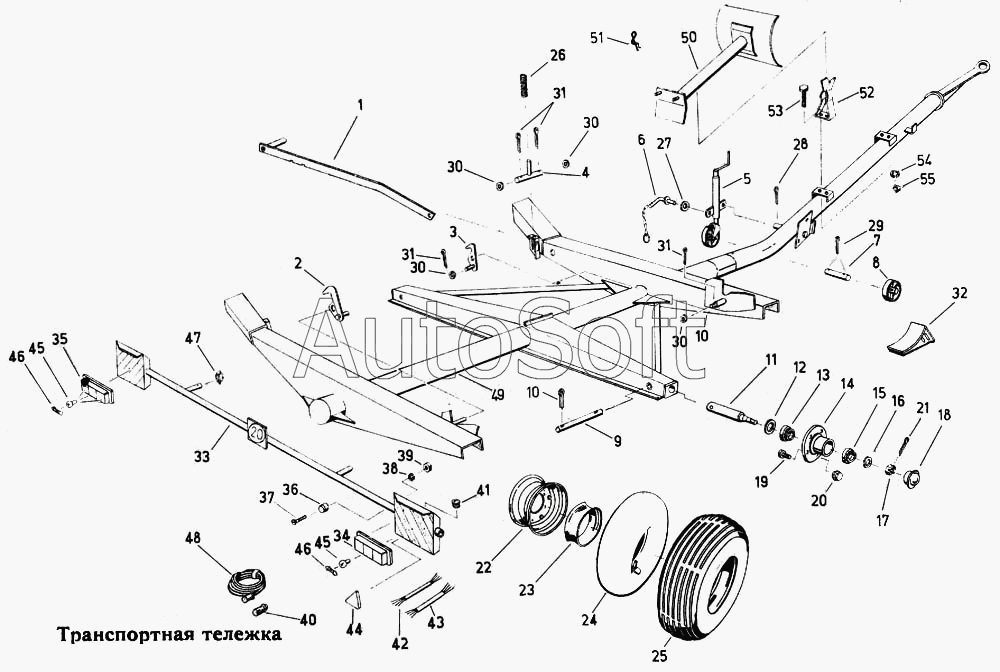

Каталог запасных частей к технике: Fortschritt Е-303. Транспортная тележка
42
29
30
30
30
30
31
31
31
32
33
34
35
36
37
38
39
40
41
28
43
44
45
45
46
46
47
48
49
50
51
52
53
54
55
15
2
3
4
5
6
7
8
9
10
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Рычаг | |
| 2 | 4***0 | Рычаг стопорный, задний | |
| 3 | 4***5 | Рычаг стопорный, передний | |
| 4 | 4***2 | Фиксатор | |
| 5 | 4***8 | Ролик упорный | |
| 6 | 4***7 | Чека | |
| 7 | 9***8 | Палец | |
| 8 | 4***8 | Колесо | |
| 9 | 9***5 | Палец | |
| 10 | 9***1 | Шплинт | |
| 11 | 4***4 | Палец оси | |
| 12 | 9***1 | Уплотнение вала | |
| 13 | 9***4 | Роликоподшипник конический | |
| 14 | 4***8 | Ступица | |
| 15 | 9***1 | Роликоподшипник конический | |
| 16 | 9***6 | Шайба | |
| 17 | 9***7 | Гайка корончатая | |
| 18 | 4***2 | Колпачок колеса | |
| 19 | 9***0 | Болт колеса | |
| 20 | 9***1 | Гайка колеса | |
| 21 | 9***1 | Шплинт | |
| 22 | 9***2 | Обод | |
| 23 | 4***2 | Лента ободная | |
| 24 | 4***0 | Камера | |
| 25 | 4***0 | Шина | |
| 26 | 9***0 | Пружина сжатия | |
| 27 | 9***7 | Шайба | |
| 28 | 9***1 | Шплинт | |
| 29 | 9***2 | Шплинт | |
| 30 | 9***3 | Шайба | |
| 31 | 9***6 | Шплинт | |
| 32 | 9***6 | Колодка подкладная | |
| 33 | 4***1 | Рама | |
| 34 | 9***2 | Фонарь, задний, тормозной | |
| 35 | 9***4 | Фонарь, задний, тормозной | |
| 36 | 9***5 | Розетка | |
| 37 | 9***4 | Болт с потайной головкой | |
| 38 | 9***6 | Кольцо пружинное | |
| 39 | 9***2 | Гайка шестигранная | |
| 40 | 9***2 | Штекер | |
| 41 | 9***7 | Насадка кабеля | |
| 42 | 4***3 | Кабель, левый | |
| 43 | 4***1 | Кабель, правый | |
| 44 | 9***2 | Отражатель, треугольный | |
| 45 | 9***4 | Лампа | |
| 46 | 9***1 | Лампа | |
| 47 | 9***4 | Штекер откидной | |
| 48 | 4***3 | Кабель | |
| 49 | 4***6 | Рама | |
| 50 | 4***4 | Опора мотовила | |
| 51 | 9***5 | Штекер пружинный | |
| 52 | 4***5 | Кронштейн | |
| 53 | 9***7 | Болт шестигранный | |
| 54 | 9***5 | Кольцо пружинное | |
| 55 | 9***8 | Гайка шестигранная |
