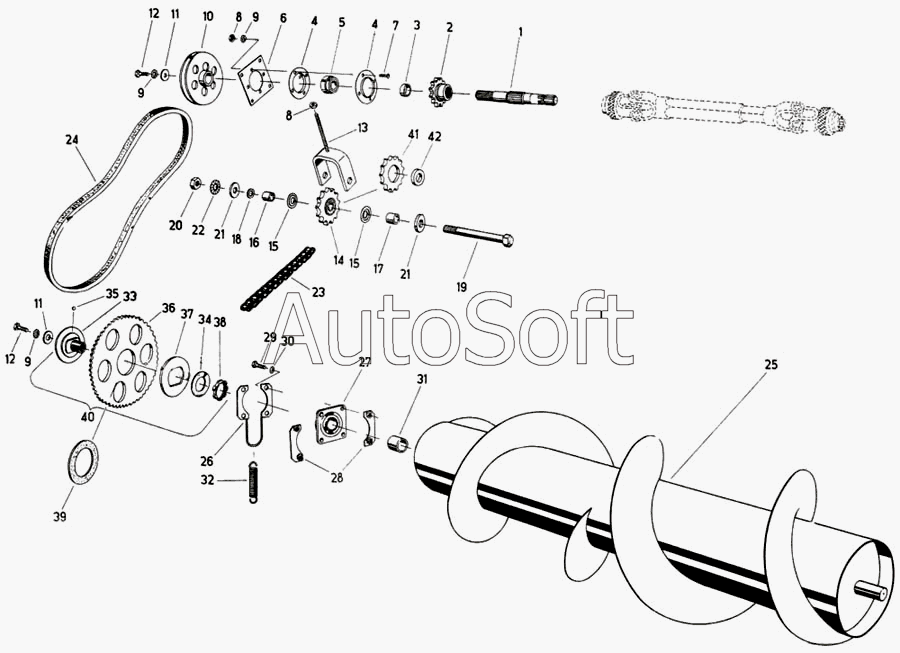

Каталог запасных частей к технике: Fortschritt Е-281-С. Транспортирующий шнек, приводной вал
1
2
3
4
4
5
6
7
8
8
9
9
9
10
11
11
12
12
13
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Вал | |
| 2 | 4***6 | Звездочка | |
| 3 | 4***5 | Распорная гильза | |
| 4 | 4***5 | Вкладыш | |
| 5 | 9***1 | Самоустанавливающийся подшипник L207 | |
| 6 | 4***6 | Плита | |
| 7 | 9***7 | Болт с полукруглой головкой | |
| 8 | 9***6 | Гайка шестигранная | |
| 9 | 9***1 | Зубчатая шайба А10 | |
| 10 | 4***4 | Шкив клиноременной передачи | |
| 11 | 4***2 | Шайба | |
| 12 | 9***3 | Болт шестигранный | |
| 13 | 4***4 | Стяжная скоба | |
| 14 | 4***7 | Звездочка | |
| 15 | 4***5 | Шайба защитная | |
| 16 | 4***2 | Распорная гильза | |
| 17 | 4***0 | Распорная гильза | |
| 18 | Ш***а | Шайба | |
| 19 | 4***5 | Палец | |
| 20 | 9***5 | Гайка шестигранная | |
| 21 | 9***0 | Шайба 22х50х8 | |
| 22 | 9***5 | Зубчатая шайба А20 | |
| 23 | 9***8 | Роликовая цепь 16В0-1 | |
| 24 | 9***2 | Ремень клиновой узкий | |
| 25 | 4***5 | Шнек | |
| 26 | 4***8 | Двойная направляющая плита | |
| 27 | 9***8 | Фланцевый подшипник FGЕ208 | |
| 28 | 4***0 | Направляющая плита | |
| 29 | 9***8 | Болт шестигранный | |
| 30 | 9***6 | Зубчатая шайба А12 | |
| 31 | 4***7 | Распорная гильза | |
| 32 | 9***7 | Пружина растяжения В4,5х32х25 | |
| 33 | 4***2 | Ступица муфты | |
| 34 | 4***2 | Пружина тарельчатая | |
| 35 | 9***7 | Шарик | |
| 36 | 4***4 | Звездочка | |
| 37 | 4***5 | Плита | |
| 38 | 9***0 | Гайка шлицевая | |
| 39 | 9***6 | Накладка муфты | |
| 40 | 4***4 | Фрикционная муфта, в сборе | |
| 41 | 4***5 | Диск звездочки | |
| 42 | 9***3 | Шарикоподшипник радиальный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
