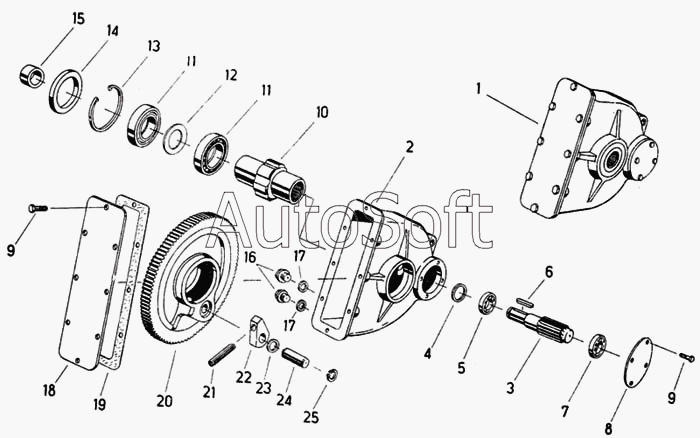

Каталог запасных частей к технике: Fortschritt Е-281-С. Цилиндрическая зубчатая реверсивная передача
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Цилиндрическая зубчатая передача | |
| 2 | 4***2 | Корпус передачи | |
| 3 | 4***8 | Вал с прямозубым цилиндрическим колесом | |
| 4 | 9***1 | Уплотнение вала | |
| 5 | 9***2 | Роликоподшипник с цилиндрическими роликами NJ207 | |
| 6 | 9***4 | Шпонка призматическая | |
| 7 | 9***0 | Шарикоподшипник радиальный | |
| 8 | 4***6 | Крышка | |
| 9 | 9***2 | Болт с шестигранной головкой М8х20 | |
| 10 | 4***2 | Пустотелый вал | |
| 11 | 9***6 | Шарикоподшипник радиальный | |
| 12 | 9***3 | Установочная шайба 55х1 | |
| 13 | 9***0 | Кольцо стопорное | |
| 14 | 9***1 | Уплотнение вала | |
| 15 | 9***1 | Втулка С28/36r6х14 | |
| 16 | 9***5 | Пробка резьбовая | |
| 17 | 9***5 | Кольцо уплотнительное | |
| 18 | 4***5 | Крышка | |
| 19 | 4***3 | Уплотнение | |
| 20 | 4***0 | Прямозубая цилиндрическая шестерня | |
| 21 | 9***4 | Пружина сжатия В2х14х17,5 | |
| 22 | 4***5 | Стопорная собачка | |
| 23 | 9***4 | Установочная шайба 20х1 | |
| 24 | 4***7 | Палец | |
| 25 | 9***8 | Кольцо стопорное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
