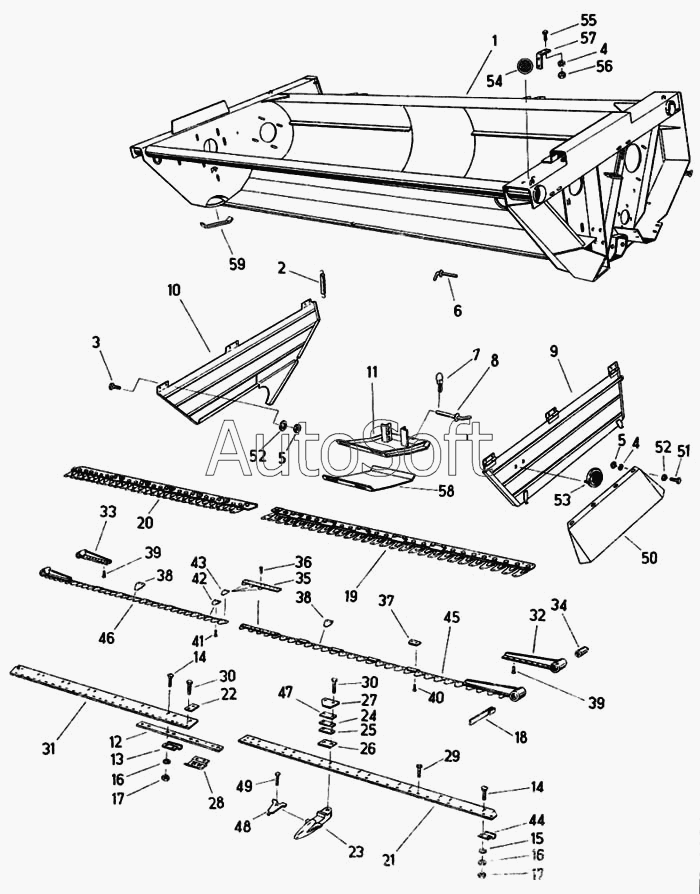

Каталог запасных частей к технике: Fortschritt Е-281-С. Рама - пальцевый брус - косилочные ножи с зубьями внизу
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4031 82793 2 | 4***2 | Передаточный лист | |
| 9945 92615 5 | 9***5 | Болт с полукруглой головкой М10х30 | |
| 9950 89611 8 | 9***8 | Гайка шестигранная | |
| 9960 92180 1 | 9***1 | Шайба 10,5 | |
| 9961 91108 5 | 9***5 | Кольцо пружинное | |
| 1 | 4***4 | Рама желобчатая | |
| 2 | 9***2 | Пружина растяжения | |
| 3 | 9***3 | Болт шестигранный | |
| 4 | 9***6 | Кольцо пружинное | |
| 5 | 9***8 | Гайка шестигранная | |
| 6 | 4***1 | Чека | |
| 7 | 9***0 | Штекер откидной | |
| 8 | 4***5 | Чека | |
| 9 | 4***1 | Щиток, левый | |
| 10 | 4***8 | Щиток, правый | |
| 11 | 4***0 | Башмак | |
| 12 | 4***1 | Планка | |
| 13 | 4***5 | Скоба | |
| 14 | 9***0 | Болт с полукруглой головкой | |
| 15 | 9***8 | Шайба | |
| 16 | 9***4 | Кольцо пружинное | |
| 17 | 9***2 | Гайка шестигранная | |
| 18 | 4***0 | Державка пальца | |
| 19 | 4***0 | Брус пальцевой, левый | |
| 20 | 4***3 | Брус пальцевой, правый | |
| 21 | 4***7 | шина, левая | |
| 22 | 4***5 | Прокладка | |
| 23 | 4***7 | Палец Н6 | |
| 24 | 4***0 | Подкладка 0,5мм | |
| 25 | 4***4 | Направляющая плита | |
| 26 | 4***2 | Пластина трения | |
| 27 | 4***0 | Прижим кожа | |
| 28 | 4***8 | Пластина, средняя | |
| 29 | 9***6 | Болт шестигранный | |
| 30 | 9***0 | Болт шестигранный | |
| 31 | 4***1 | Шина, правая | |
| 32 | 4***6 | Ножевая головка, левая | |
| 33 | 4***7 | Ножевая головка, правая | |
| 34 | 4***0 | Втулка резиновая | |
| 35 | 4***4 | Часть ножа | |
| 36 | 9***5 | Заклепка с потайной головкой | |
| 37 | 4***0 | Пластина-чистик | |
| 38 | Н***Z | Ножевой сегмент В10/2Z | |
| 39 | 9***0 | Заклепка с потайной головкой | |
| 40 | 9***6 | Заклепка с потайной головкой | |
| 41 | 9***3 | Наклепка с потайной головкой | |
| 42 | 4***5 | Ножевой сегмент А10/20Z | |
| 43 | 4***3 | Ножевой сегмент А10/2uZ | |
| 44 | 4***3 | Скоба | |
| 45 | 4***8 | Нож с насечками внизу, левый | |
| 46 | 4***4 | Косилочный нож, с зубьями внизу, правый | |
| 47 | 4***6 | Подкладка 1,0мм | |
| 48 | П***А | Пальцевая пластина А | |
| 49 | 9***5 | Заклепка с потайной головкой | |
| 50 | 4***0 | Щиток | |
| 51 | 9***0 | Болт шестигранный | |
| 52 | 9***4 | Шайба | |
| 53 | 9***4 | Отражатель, круглей, бесцветный | |
| 54 | 9***2 | Отражатель, круглей, желтый | |
| 55 | 9***1 | Болт шестигранный | |
| 56 | 9***1 | Гайка шестигранная | |
| 57 | 4***1 | Уголок | |
| 58 | 4***7 | Подошва запасная | |
| 59 | 4***3 | Скоба защитная |
