Каталог запасных частей к технике: Fortschritt Е-281-С. Мотовило
38
26
26
26
26
26
27
28
28
28
29
29
30
31
31
32
33
34
35
35
35
35
36
36
36
36
37
25
25
39
39
40
41
41
42
43
44
45
46
47
48
49
13
2
3
4
4
5
6
7
7
8
9
10
11
12
1
14
15
16
17
17
18
18
18
19
20
21
22
22
22
22
22
23
24
24
24

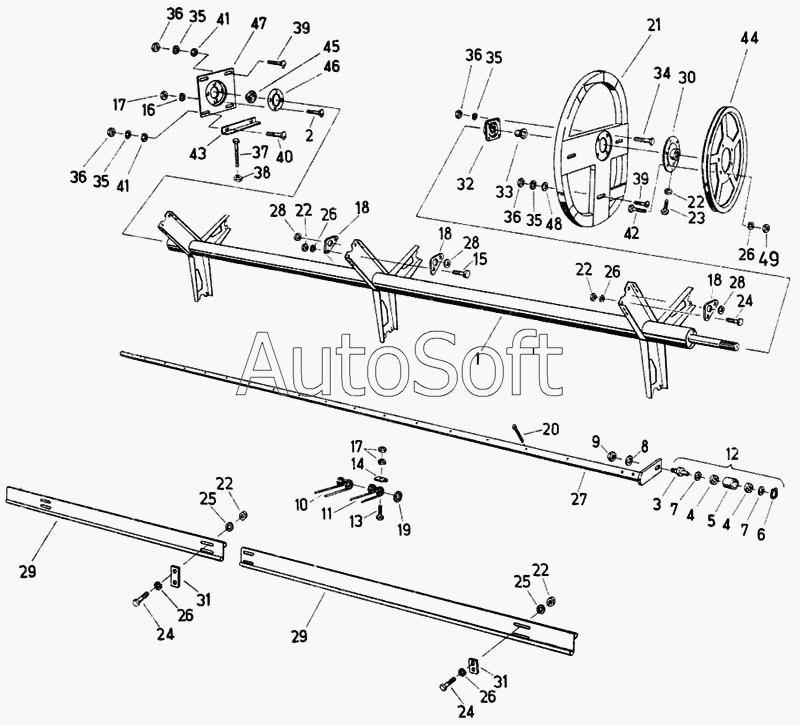

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Брус мотовила | |
| 2 | 9***4 | Болт с полукруглой головкой | |
| 3 | 4***8 | Палец | |
| 4 | 9***4 | Шарикоподшипник радиальный | |
| 5 | 4***4 | Ролик | |
| 6 | 9***1 | Кольцо стопорное | |
| 7 | 4***2 | Шайба уплотнительная | |
| 8 | 9***8 | Шайба | |
| 9 | 9***0 | Гайка шестигранная | |
| 10 | 4***5 | Зуб пружинный двойной | |
| 11 | 4***3 | Зуб пружинный двойной | |
| 12 | 4***1 | Ролик направляющий в сборе | |
| 13 | 9***5 | Болт с шестигранной головкой М10х60 | |
| 14 | 4***8 | Прокладка | |
| 15 | 9***3 | Болт шестигранный | |
| 16 | 9***5 | Кольцо пружинное | |
| 17 | 9***8 | Гайка шестигранная | |
| 18 | 4***4 | Опора | |
| 19 | 9***4 | Шайба 38х60х4 | |
| 20 | 9***7 | Шплинт 8х50 | |
| 21 | 4***4 | Направляющая криволинейная | |
| 22 | 9***1 | Гайка шестигранная | |
| 23 | 4***2 | Болт с шестигранной головкой | |
| 24 | 9***1 | Болт шестигранный | |
| 25 | 9***3 | Шайба | |
| 26 | 9***6 | Кольцо пружинное | |
| 27 | 4***6 | Вал | |
| 28 | 4***4 | Втулка | |
| 29 | 4***2 | Планка | |
| 30 | 4***2 | Фланец | |
| 31 | 4***7 | Накладка | |
| 32 | 9***7 | Фланцевый подшипник FGК209 | |
| 33 | 9***0 | Втулка зажимная | |
| 34 | 9***8 | Болт шестигранный | |
| 35 | 9***4 | Кольцо пружинное | |
| 36 | 9***2 | Гайка шестигранная | |
| 37 | 9***2 | Болт с шестигранной головкой М10х100 | |
| 38 | 9***6 | Гайка шестигранная | |
| 39 | 9***8 | Болт с полукруглой головкой | |
| 40 | 9***0 | Болт с полукруглой головкой | |
| 41 | 4***1 | Шайба | |
| 42 | 9***8 | Болт шестигранный | |
| 43 | 4***6 | Уголок | |
| 44 | 4***0 | Шкив клиноременный | |
| 45 | 9***2 | Самоустанавливающийся подшипник L208 | |
| 46 | 4***8 | Вкладыш | |
| 47 | 4***6 | Пластина подшипника | |
| 48 | 9***8 | Шайба | |
| 49 | 9***8 | Гайка шестигранная |
