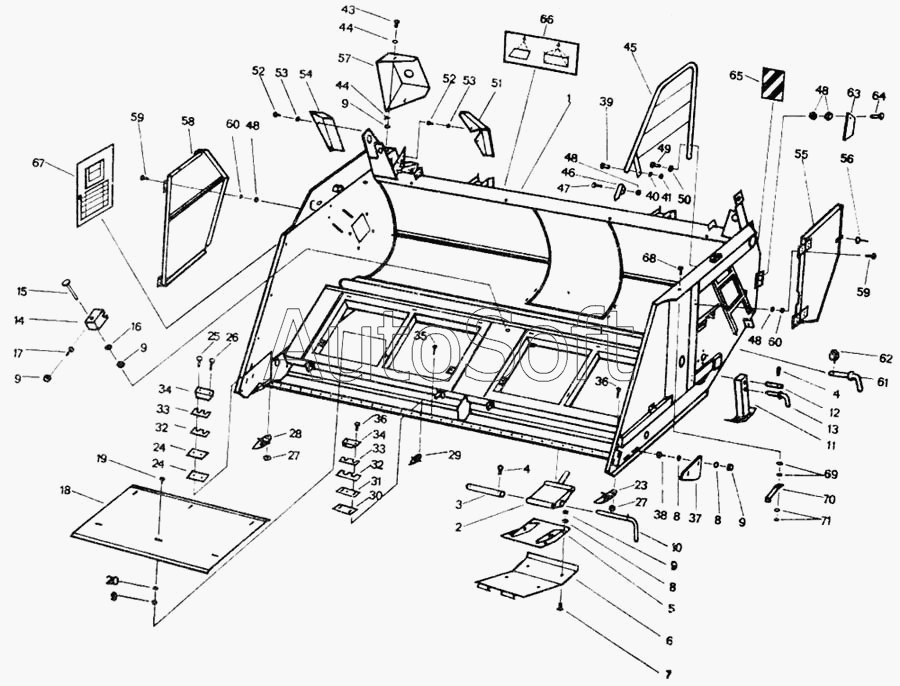

Каталог запасных частей к технике: Fortschritt Е-281-С. Рама и пристраиваемые части
46
54
53
53
52
52
51
50
49
48
48
48
48
47
55
45
44
44
43
41
40
39
38
63
71
70
69
68
67
66
65
64
37
62
61
60
60
59
59
58
57
56
9
9
9
9
9
17
16
15
14
13
12
11
10
18
8
8
8
7
6
5
4
4
3
2
28
36
36
35
34
34
33
33
32
32
31
30
29
1
27
27
26
25
24
24
23
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Рама | |
| 2 | 4***8 | Маятник | |
| 3 | 4***8 | Палец | |
| 4 | 9***4 | Шплинт 5х32 | |
| 5 | 4***6 | Захват | |
| 6 | 4***2 | Контактная подошва | |
| 7 | 9***6 | Болт с потайной головкой | |
| 8 | 9***4 | Шайба 11х25х4 | |
| 9 | 9***6 | Гайка шестигранная | |
| 10 | 4***0 | Чека | |
| 11 | 4***7 | Откидная опора | |
| 12 | 9***8 | Палец | |
| 13 | 4***5 | Чека | |
| 14 | 4***5 | Упорный подшипник | |
| 15 | 9***3 | Винт с полукруглой головкой М10х90 | |
| 16 | 9***5 | Шайба 11х32х4 | |
| 17 | 9***5 | Болт шестигранный | |
| 18 | 4***1 | Напольный лист | |
| 19 | 9***2 | Болт с полукруглой головкой | |
| 20 | 9***2 | Шайба В11,5 | |
| 23 | 4***2 | Палец | |
| 24 | 4***3 | Вкладыш | |
| 25 | 9***8 | Болт с шестигранной головкой М12х45 | |
| 26 | 9***8 | Болт шестигранный | |
| 27 | 9***3 | Гайка шестигранная | |
| 28 | 4***7 | Палец Н6 | |
| 29 | 4***4 | Палец специальный | |
| 30 | 4***2 | Пластина трения | |
| 31 | 4***8 | Пластина направляющая | |
| 32 | 4***6 | Прокладка ( 0.5 мм ) | |
| 33 | 4***4 | Прокладка ( 1.0 мм ) | |
| 34 | 4***0 | Прижим кожа | |
| 35 | 9***6 | Болт шестигранный | |
| 36 | 9***0 | Болт шестигранный | |
| 37 | 4***8 | Кожух пальца | |
| 38 | 9***7 | Болт шестигранный | |
| 39 | 9***5 | Болт с шестигранной головкой М12х25 | |
| 40 | 9***4 | Кольцо пружинное | |
| 41 | 9***2 | Гайка шестигранная | |
| 43 | 9***2 | Болт шестигранный | |
| 44 | 9***7 | Шайба | |
| 45 | 4***2 | Решетка | |
| 46 | 4***0 | Скоба для труб | |
| 47 | 9***4 | Болт с шестигранной головкой М8х16 | |
| 48 | 9***8 | Гайка шестигранная | |
| 49 | 9***7 | Болт шестигранный | |
| 50 | 9***3 | Подкладочная шайба 11 | |
| 51 | 4***5 | Защитное приспособление цепи | |
| 52 | 9***7 | Болт шестигранный | |
| 53 | 9***3 | Шайба | |
| 54 | 4***0 | Защитное приспособление для цепи | |
| 55 | 4***8 | Боковое защитное приспособление,слева | |
| 56 | 4***4 | Крюк растяжения | |
| 57 | 4***6 | Защитный колпак | |
| 58 | 4***4 | Боковое защитное приспособление, справа | |
| 59 | 9***3 | Болт шестигранный | |
| 60 | 9***6 | Кольцо пружинное | |
| 61 | 4***1 | Чека | |
| 62 | 9***0 | Штекер откидной | |
| 63 | 4***1 | Заслонка | |
| 64 | 9***5 | Болт шестигранный | |
| 65 | 4***4 | Обозначение превышенной ширины | |
| 66 | 4***2 | Крановая подвеска | |
| 67 | 4***0 | План смазки | |
| 68 | 9***0 | Болт с шестигранной головкой М6х22 | |
| 69 | 4***5 | Шайба резиновая | |
| 70 | 4***1 | Крюк | |
| 71 | 9***2 | Шестигранная гайка М6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
