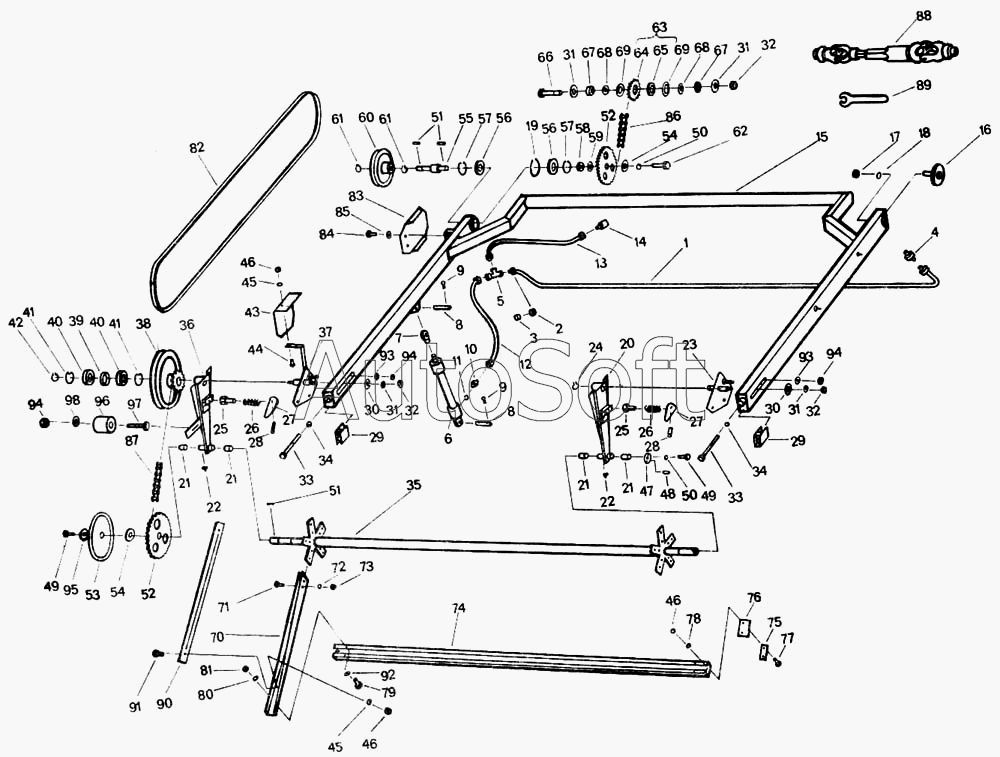

Каталог запасных частей к технике: Fortschritt Е-281-С. Мотовило
62
74
73
72
71
70
69
69
68
68
67
67
66
65
64
63
75
61
61
60
59
58
57
57
56
56
55
54
54
53
52
52
51
51
87
98
97
96
95
94
94
94
93
93
92
91
90
89
88
50
50
86
85
84
83
82
81
80
79
78
77
76
13
25
25
24
23
22
22
21
21
21
21
20
19
18
17
16
15
14
26
26
12
11
10
9
9
8
8
7
6
5
4
3
2
38
49
49
48
47
46
46
46
45
45
44
43
42
41
41
40
40
39
1
37
36
35
34
34
33
33
32
32
32
31
31
31
31
30
30
29
29
28
28
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Трубопровод | |
| 2 | 9***4 | Накидная гайка А12-32 | |
| 3 | 9***0 | Врезное кольцо 12-63 | |
| 4 | 9***6 | Соединительный патрубок L12-02 | |
| 5 | 9***4 | Соединительный патрубок L12-08 | |
| 6 | 9***7 | Рабочий цилиндр В1-32х320 | |
| 7 | 9***2 | Верхняя головка шатуна А32 | |
| 8 | 9***4 | Палец 16х55х40 | |
| 9 | 9***6 | Шплинт 4х28 | |
| 10 | 9***1 | Ввертный штуцер L12М-01 | |
| 11 | 9***3 | Кольцо уплотнительное | |
| 12 | 9***5 | Шлангопровод 10-10х500 | |
| 13 | 9***3 | Шлангопровод 10-10х1000 | |
| 14 | 9***1 | Полумуфта для присоединения шланга В1-10/160 | |
| 15 | 4***5 | Держатель мотовила | |
| 16 | 4***4 | Эксцентриковая шайба | |
| 17 | 9***1 | Гайка шестигранная | |
| 18 | 9***2 | Кольцо пружинное | |
| 19 | 9***3 | Стопорное кольцо 75 | |
| 20 | 4***3 | Поворотный рычаг, левый | |
| 21 | 9***1 | Втулка Т2-36/45х36 | |
| 22 | 9***7 | Масленка коническая | |
| 23 | 4***1 | Зажимная плита, левая | |
| 24 | 9***5 | Кольцо стопорное | |
| 25 | 4***8 | Задвижка | |
| 26 | 9***6 | Пружина сжатия А1,4х24х5,5 | |
| 27 | 4***1 | Рычаг | |
| 28 | 9***5 | Цилиндрический просечной штифт 6х20 | |
| 29 | 4***2 | Распорный элемент | |
| 30 | 9***1 | Шайба 33х70х8 | |
| 31 | 9***6 | Шайба 22х50х5 | |
| 32 | 9***0 | Гайка шестигранная | |
| 33 | 4***4 | Стяжной болт | |
| 34 | 9***1 | Шайба | |
| 35 | 4***5 | Вал мотовила | |
| 36 | 4***2 | Поворотный рычаг, правый | |
| 37 | 4***0 | Зажимная плита, правая | |
| 38 | 4***2 | Приводной диск | |
| 39 | 4***0 | Промежуточное кольцо | |
| 40 | 9***1 | Шарикоподшипник радиальный | |
| 41 | 9***7 | Кольцо стопорное | |
| 42 | 9***2 | Кольцо стопорное | |
| 43 | 4***6 | Защитный лист | |
| 44 | 9***1 | Болт шестигранный | |
| 45 | 9***7 | Кольцо пружинное | |
| 46 | 9***2 | Шестигранная гайка М6 | |
| 47 | 4***5 | Конечная шайба | |
| 48 | 9***6 | Штифт просечной | |
| 49 | 9***0 | Болт шестигранный | |
| 50 | 9***4 | Кольцо пружинное | |
| 51 | 9***4 | Шпонка призматическая | |
| 52 | 4***2 | Цепное колесо, 47 зубьев | |
| 53 | 4***0 | Защитное приспособление цепи | |
| 54 | 9***5 | Шайба 14х45х6 | |
| 55 | 4***3 | Вал | |
| 56 | 9***4 | Радиальный шарикоподшипник 6206 | |
| 57 | 9***8 | Кольцо стопорное | |
| 58 | 4***2 | Кольцо | |
| 59 | 9***5 | Шайба установочная | |
| 60 | 9***0 | Шкив клиноременной передачи В1-140х17х30 | |
| 61 | 9***5 | Кольцо стопорное | |
| 62 | 9***8 | Болт шестигранный | |
| 63 | 4***6 | Цепное колесо, 13 зубьев | |
| 64 | 4***4 | Зубчатый венец | |
| 65 | 9***5 | Шарикоподшипник радиальный | |
| 66 | 4***5 | Палец | |
| 67 | 4***1 | Втулка | |
| 68 | 9***6 | Установочная шайба 20х0,5 | |
| 69 | 4***3 | Шайба защитная | |
| 70 | 4***7 | Плечо мотовила | |
| 71 | 9***7 | Болт шестигранный | |
| 72 | 9***5 | Кольцо пружинное | |
| 73 | 9***6 | Гайка шестигранная | |
| 74 | 4***0 | Профильная деталь | |
| 75 | 4***7 | Лист | |
| 76 | 4***1 | Конвейерная лента | |
| 77 | 9***7 | Винт с полукруглой головкой М6х20 | |
| 78 | 9***6 | Шайба 6,4 | |
| 79 | 9***7 | Болт шестигранный | |
| 80 | 9***7 | Кольцо пружинное | |
| 81 | 9***8 | Гайка шестигранная | |
| 82 | 9***3 | Узкий клиновой ремень SРВх4500 | |
| 83 | 4***2 | Ограждение клинового ремня | |
| 84 | 9***2 | Болт шестигранный | |
| 85 | 9***0 | Шайба | |
| 86 | 9***6 | Роликовая цепь 12В-01-92 | |
| 87 | 9***4 | Роликовая цепь 12В-01-84Т | |
| 88 | 4***8 | Карданный вал с шарниром для передачи вращения при больших углах 6199-40-470/185 | |
| 89 | 4***7 | Ключ ВОМ | |
| 90 | 4***3 | Тяга | |
| 91 | 9***0 | Болт шестигранный | |
| 92 | 9***1 | Шайба 8,4 | |
| 93 | 4***5 | Шайба | |
| 94 | 9***2 | Гайка шестигранная | |
| 95 | 9***8 | Шайба | |
| 96 | 4***4 | Зажимная колодка | |
| 97 | 9***2 | Винт с полукруглой головкой М12х60 | |
| 98 | 9***1 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
