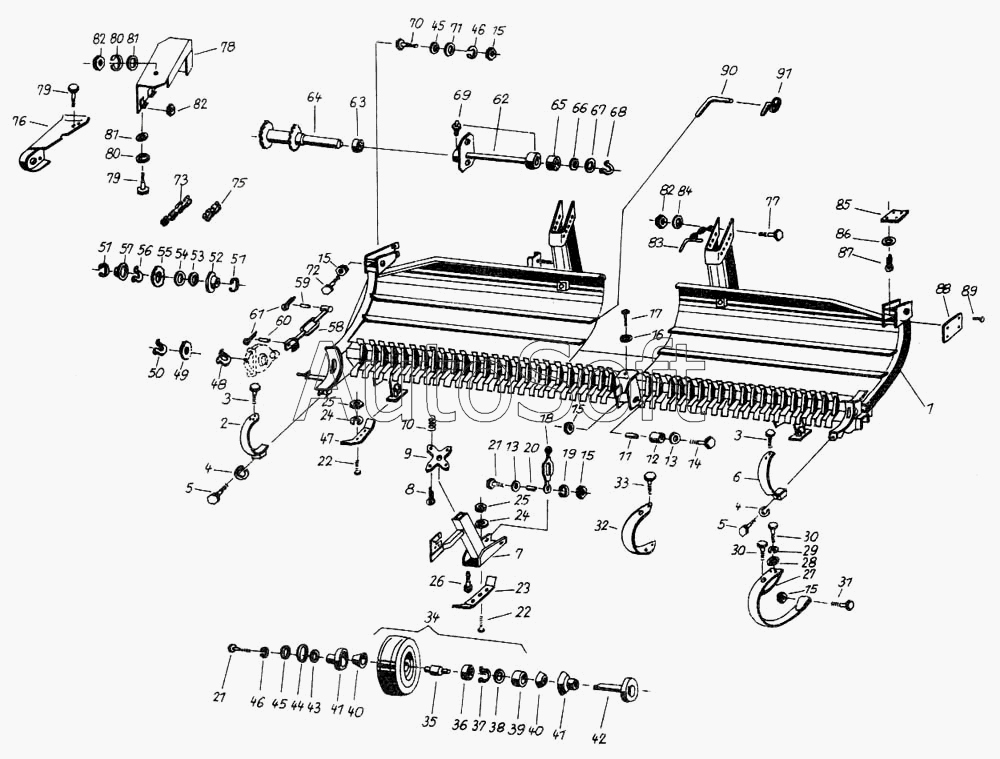

Каталог запасных частей к технике: Fortschritt Е-281-С. Рама - монтируемые части
57
68
67
66
65
64
63
62
61
60
59
58
69
56
55
54
53
52
51
51
50
49
48
47
80
80
91
90
89
88
87
86
85
84
83
82
82
82
81
81
46
46
79
79
78
77
76
75
73
72
71
70
12
23
22
22
21
21
20
19
18
17
16
15
15
15
15
15
14
13
13
24
24
11
10
9
8
7
6
5
5
4
4
3
3
2
35
45
45
44
43
42
41
41
40
40
39
38
37
36
1
34
33
32
31
30
30
29
28
27
26
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Рама | |
| 2 | 4***6 | Стяжная лента, справа | |
| 3 | 9***5 | Болт с шестигранной головкой М10х18 | |
| 4 | 9***5 | Кольцо пружинное | |
| 5 | 9***8 | Болт с шестигранной головкой М10х45 | |
| 6 | 4***4 | Стяжная лента, слева | |
| 7 | 4***0 | Опора | |
| 8 | 9***5 | Шплинт 4х18 | |
| 9 | 4***7 | Плита | |
| 10 | 9***5 | Пружина растяжения С2,8х30х40А1 | |
| 11 | 4***3 | Втулка | |
| 12 | 4***1 | Ролик | |
| 13 | 9***6 | Шайба | |
| 14 | 9***5 | Болт с шестигранной головкой М12х90 | |
| 15 | 9***0 | Гайка шестигранная | |
| 16 | 9***1 | Шайба 10,5 | |
| 17 | 4***8 | Болт стяжной | |
| 18 | 9***1 | Стяжной замок АВ-М12 | |
| 19 | 9***4 | Кольцо пружинное | |
| 20 | 4***8 | Втулка | |
| 21 | 9***0 | Болт шестигранный | |
| 22 | 9***6 | Болт с потайной головкой | |
| 23 | 4***5 | Основание | |
| 24 | 9***5 | Кольцо пружинное | |
| 25 | 9***4 | Гайка шестигранная | |
| 26 | 9***3 | Болт шестигранный | |
| 27 | 4***3 | Средняя окоба | |
| 28 | 9***3 | Шайба 10х20х3 | |
| 29 | 9***7 | Кольцо пружинное | |
| 30 | 9***1 | Болт шестигранный | |
| 31 | 9***6 | Болт с шестигранной головкой М12х100 | |
| 32 | 4***4 | Скребок | |
| 33 | 9***8 | Болт с шестигранной головкой М8х10 | |
| 34 | 4***6 | Колесо опорное | |
| 35 | 4***4 | Корпус | |
| 36 | 9***0 | Шарикоподшипник радиальный | |
| 37 | 9***6 | Кольцо стопорное | |
| 38 | 9***1 | Уплотнение вала | |
| 39 | 4***2 | Втулка | |
| 40 | 9***3 | Колпак пылезащитный | |
| 41 | 4***0 | Колпак защитный | |
| 42 | 4***7 | Ось | |
| 43 | 9***1 | Установочная шайба 32х1 | |
| 44 | 4***5 | Шайба | |
| 45 | 9***6 | Шайба | |
| 46 | 9***8 | Кольцо пружинное | |
| 47 | 4***1 | Основание | |
| 48 | 9***7 | Стопорное кольцо 28 | |
| 49 | 4***4 | Цепное колесо, 14 зубьев | |
| 50 | 9***5 | Кольцо стопорное | |
| 51 | 9***0 | Кольцо стопорное | |
| 52 | 4***0 | Крышка | |
| 53 | 4***7 | Уплотнительная шайба | |
| 54 | 9***0 | Шарикоподшипник радиальный | |
| 55 | 4***5 | Звездочка в сборе | |
| 56 | 9***8 | Кольцо стопорное | |
| 57 | 9***1 | Крышка | |
| 58 | 4***2 | Стяжной замок | |
| 59 | 9***1 | Палец 16х45х33 | |
| 60 | 9***8 | Палец | |
| 61 | 9***6 | Шплинт | |
| 62 | 4***2 | Подшипник | |
| 63 | 9***5 | Шарикоподшипник радиальный | |
| 64 | 4***0 | Приводной вал | |
| 65 | 9***7 | Радиальный шарикоподшипник 6007-RS | |
| 66 | 4***2 | Уплотнительная шайба | |
| 67 | 9***4 | Установочная шайба 35х0,5 | |
| 68 | 9***8 | Кольцо стопорное | |
| 69 | 9***7 | Масленка коническая | |
| 70 | 9***8 | Болт шестигранный | |
| 71 | 9***5 | Шайба 13 | |
| 72 | 9***2 | Болт с шестигранной головкой М12х90 | |
| 73 | 9***4 | Роликовая цепь 12А-01-130 | |
| 74 | С***1 | Соединительное звено D12А-01 | |
| 75 | 9***2 | Роликовая цепь 16В-1-76 | |
| 76 | 4***7 | Нижнее защитное приспособление | |
| 77 | 9***3 | Болт шестигранный | |
| 78 | 4***0 | Верхнее защитное приспособление | |
| 79 | 9***0 | Болт шестигранный | |
| 80 | 9***6 | Кольцо пружинное | |
| 81 | 9***3 | Шайба | |
| 82 | 9***1 | Гайка шестигранная | |
| 83 | 4***0 | Чека | |
| 84 | 9***1 | Шайба | |
| 85 | 4***8 | Резиновая шина | |
| 86 | 9***7 | Шайба | |
| 87 | 9***6 | Шплинт | |
| 88 | 4***8 | Фирменная табличка изделия DА52х105х4 | |
| 89 | 9***7 | Цилиндрический просечной штифт с полукруглой головкой 3х6 | |
| 90 | 4***1 | Чека | |
| 91 | 9***0 | Штекер откидной |
