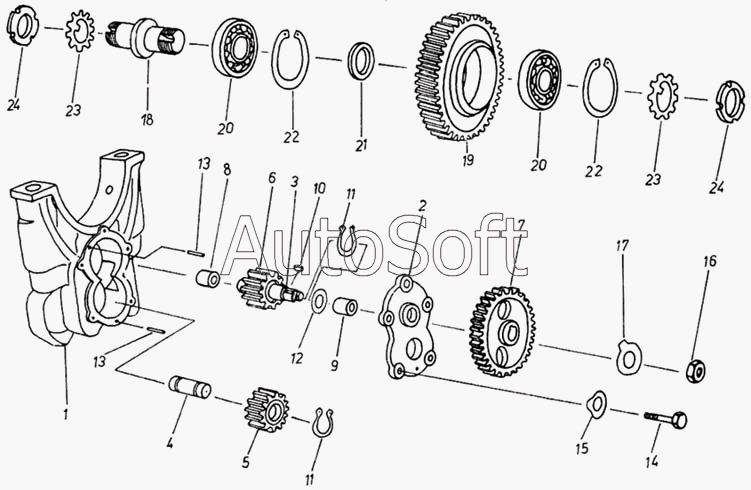

Каталог запасных частей к технике: Fortschritt Е-281-С. Отдельные части масляного насоса
13
13
24
24
23
23
22
22
21
20
20
19
18
17
16
15
14
1
12
11
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***а | Корпус масляного насоса | |
| 2 | 1***8 | Крышка масляного насоса | |
| 3 | 1***7 | Приводной вал | |
| 4 | 1***7 | Валик масляного насоса | |
| 5 | 1***6 | Рабочее колесо масляного насоса | |
| 6 | 1***4 | Рабочее колесо масляного насоса | |
| 7 | 1***0 | Приводное колесо (масляный насос) | |
| 8 | 1***5 | Втулка | |
| 9 | 1***4 | Втулка | |
| 10 | 1***5 | Призматическая шпонка | |
| 11 | 9***8 | Кольцо стопорное | |
| 12 | 9***4 | Установочная шайба 20х1 | |
| 13 | 0***4 | Цилиндрический штифт 6х12 | |
| 14 | 9***3 | Болт шестигранный | |
| 15 | 9***0 | Шайба пружинная | |
| 16 | 9***2 | Шестигранная гайка М16х1,5 | |
| 17 | 9***8 | Стопорная шайба 17 | |
| 18 | 1***1 | Цапфа подшипника | |
| 19 | 1***1 | Промежуточное колесо | |
| 20 | Р***к | Радиальный шарикоподшипник | |
| 21 | 1***6 | Распорная гильза | |
| 22 | 9***6 | Кольцо стопорное | |
| 23 | 9***1 | Стопорная шайба 35 | |
| 24 | 9***7 | Шлицевая гайка АМ35х1,5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
