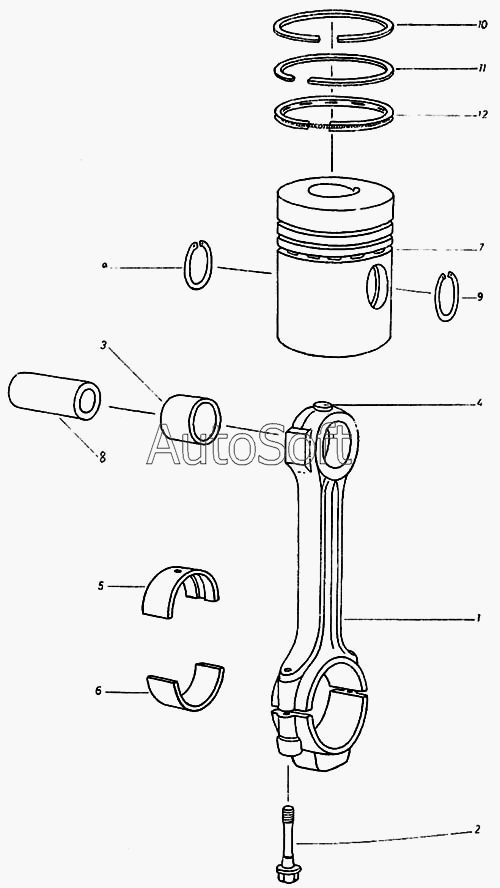

Каталог запасных частей к технике: Fortschritt Е-281-С. Шатун и поршень
1
2
3
4
5
5
5
5
5
6
6
6
6
6
7
7
7
7
8
9
10
10
10
10
10
11
11
11
11
11
12
12
12
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1201 67871 3 | 1***3 | Шатун в сборе | |
| 1202 82117 5 | 1***5 | Поршень диаметр 120, в сборе | |
| 1202 82118 3 | 1***3 | Поршень диаметр 120,5 в сборе | |
| 1202 82612 2 | 1***2 | Поршень диаметр 121,0, в сборе | |
| 1202 82613 0 | 1***0 | Поршень диаметр 121,5 в сборе | |
| 1202 82614 7 | 1***7 | Поршень диаметр 122,0 в сборе | |
| 1 | Ш***н | Шатун | |
| 2 | 1***7 | Болт крепления крышки шатуна | |
| 3 | 1***2 | Втулка нижней головки шатуна | |
| 4 | 1***4 | Жиклер | |
| 5 | 1***1 | Верхний вкладыш шатунного подшипника №2 | |
| 5 | 1***5 | Верхний вкладыш шатунного подшипника | |
| 5 | 1***3 | Верхний вкладыш шатунного подшипника №1 | |
| 5 | 1***8 | Верхний вкладыш шатунного подшипника №3 | |
| 5 | 1***2 | Верхний вкладыш шатунного подшипника №4 | |
| 6 | 1***0 | Нижний вкладыш шатунного подшипника | |
| 6 | 1***5 | Нижний вкладыш шатунного подшипника №1 | |
| 6 | 1***3 | Нижний вкладыш шатунного подшипника №2 | |
| 6 | 1***1 | Нижний вкладыш шатунного подшипника №3 | |
| 6 | 1***8 | Нижний вкладыш шатунного подшипника №4 | |
| 7 | П***0 | Поршень, номинальный размер диаметр 120 | |
| 7 | П***, | Поршень, номинальный размер диаметр 120,5 | |
| 7 | П***, | Поршень, номинальный размер диаметр 121,5 | |
| 7 | П***, | Поршень, номинальный размер диаметр 122,0 | |
| 8 | П***9 | Поршневой палец 45х23х99 | |
| 9 | 9***2 | Стопорное кольцо 45 | |
| 10 | К***1 | Кольцо с прямоугольным сечением А120,5/110,5х3,5 | |
| 10 | К***0 | Кольцо с прямоугольным сечением А120/110х3,5 | |
| 10 | К***1 | Кольцо с прямоугольным сечением А121,5/111,5х3,5 | |
| 10 | К***1 | Кольцо с прямоугольным сечением А121/111х3,5 | |
| 10 | К***2 | Кольцо с прямоугольным сечением А122/122х3,5 | |
| 11 | К***0 | Кольцо о прямоугольным сечением А120/110х3,5 | |
| 11 | К***1 | Кольцо о прямоугольным сечением А121,5/111,5х3,5 | |
| 11 | К***1 | Кольцо с прямоугольным сечением А120,5/110,5х3,5 | |
| 11 | К***1 | Кольцо с прямоугольным сечением А121/111х3,5 | |
| 11 | К***2 | Кольцо с прямоугольным сечением А122/112х3,5 | |
| 12 | 1***1 | Вспомогательно натянутое маслосъемное коробчатое кольцо №2 | |
| 12 | 1***8 | Вспомогательно натянутое маслосъемное коробчатое кольцо №1 | |
| 12 | 1***6 | Вспомогательно натянутое маслосъемное коробчатое кольцо | |
| 12 | 1***1 | Вспомогательно натянутое маслосъемное коробчатое кольцо №3 | |
| 12 | 1***0 | Вспомогательно натянутое маслосъемное коробчатое кольцо №4 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
