Каталог запасных частей к технике: Fortschritt Е-281-С. Головка блока цилиндров
42
30
30
31
32
32
33
34
35
36
36
37
37
38
38
39
40
41
29
43
43
44
44
44
45
46
47
48
49
50
52
53
54
11
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
16
19
20
21
22
23
28

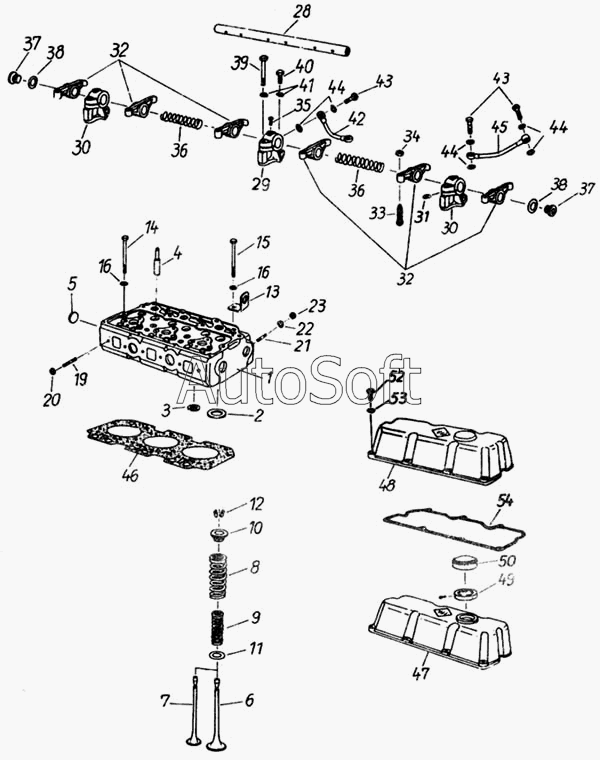

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1202 81918 0 | 1***0 | Головка блока цилиндров в сборе | |
| 1202 82585 3 | 1***3 | Ось коромысла, в сборе | |
| 1 | 1***7 | Головка блока цилиндров, частичная сборка | |
| 2 | 1***5 | Кольцо седла клапана, 'на впуске | |
| 3 | 1***3 | Кольцо седла клапана, на выпуске | |
| 4 | 1***6 | Направляющая клапана | |
| 5 | 9***2 | Резьбовая пробка 36 | |
| 6 | 1***7 | Впускной клапан | |
| 7 | 1***0 | Выпускной клапан | |
| 8 | 1***3 | Наружная пружина клапана | |
| 9 | 1***1 | Внутренняя пружина клапана | |
| 10 | 1***1 | Тарелка пружины клапана | |
| 11 | 1***2 | Шайба | |
| 12 | 1***7 | Зажимной конус | |
| 13 | 1***8 | Крепежный уголок | |
| 14 | 9***4 | Болт с шестигранной головкой М14х150 | |
| 15 | 9***3 | Болт с шестигранной головкой М14х160 | |
| 16 | 9***2 | Шайба установочная | |
| 19 | 9***0 | Шпилька ВМ10х25 | |
| 20 | 9***8 | Гайка шестигранная | |
| 21 | 9***7 | Шпилька ВМ10х40 | |
| 22 | 9***2 | Шайба пружинная | |
| 23 | 9***8 | Гайка шестигранная | |
| 28 | 1***7 | Ось коромысла, частичная сборка | |
| 29 | 1***7 | Стойка оси коромысла | |
| 30 | 1***7 | Стойка оси коромысла | |
| 31 | 9***0 | Шайба пружинная | |
| 32 | 1***1 | Коромысло | |
| 33 | 1***6 | Болт со сферической головкой | |
| 34 | 9***1 | Гайка шестигранная | |
| 35 | 9***2 | Болт с шестигранной головкой М8х14 | |
| 36 | 9***6 | Пружина сжатия А1,6х28х11,5В | |
| 37 | 9***6 | Резьбовая пробка М18х1,5 | |
| 38 | 9***6 | Шайба 19 | |
| 39 | 9***5 | Болт шестигранный | |
| 40 | 9***8 | Болт с шестигранной головкой М10х25 | |
| 41 | 9***2 | Шайба пружинная | |
| 42 | 1***1 | Маслопровод, впереди | |
| 43 | 9***3 | Пустотелый болт А6 | |
| 44 | 9***2 | Кольцо уплотнительное | |
| 45 | 1***8 | Маслопровод, сзади | |
| 46 | 1***5 | Прокладка головки блока цилиндров | |
| 47 | 1***8 | Крышка головки блока цилиндров | |
| 48 | 1***6 | Крышка головки блока цилиндров | |
| 49 | 1***5 | Запорный патрубок | |
| 50 | 9***4 | Крышка Е60 | |
| 52 | 9***6 | Болт с шестигранной головкой М8х30 | |
| 53 | 9***5 | Шайба пружинная | |
| 54 | 1***8 | Уплотнение |
