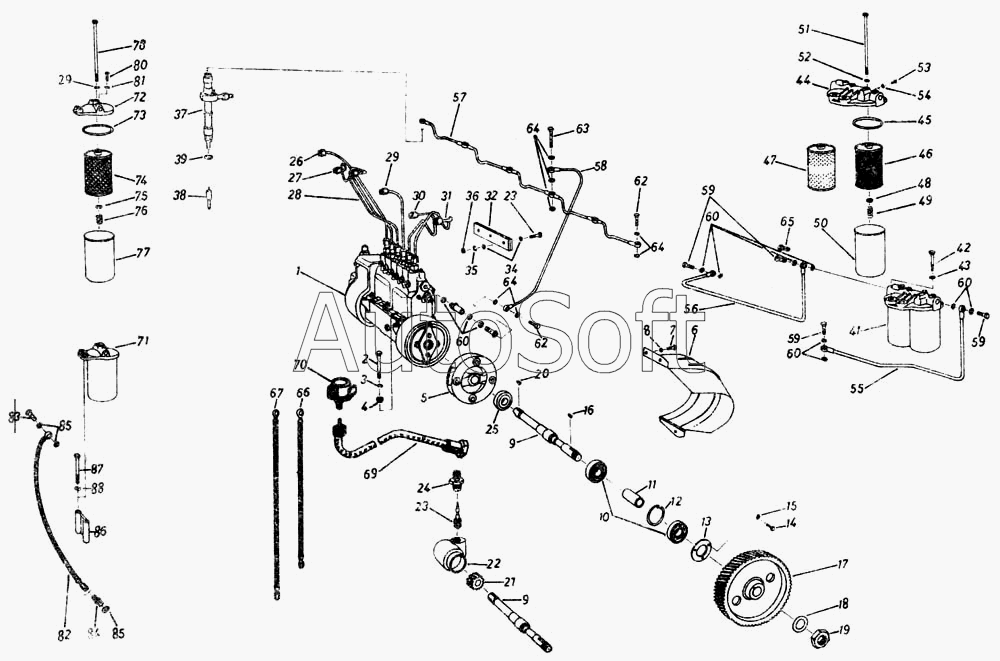

Каталог запасных частей к технике: Fortschritt Е-281-С. Система впрыскивания
53
64
64
64
63
62
62
60
60
60
60
59
59
59
58
57
56
55
54
65
52
51
50
49
48
47
46
45
44
43
42
77
88
87
86
85
85
84
83
82
81
80
78
41
76
75
74
73
72
71
70
69
67
66
6
16
15
14
13
12
12
11
10
9
9
8
7
17
5
4
3
2
1
28
39
38
37
36
35
34
32
31
30
29
27
26
25
24
23
23
22
21
20
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1201 68000 0 | 1***0 | Скоба | |
| 1201 68001 7 | 1***7 | Шланговая деталь | |
| 1202 82272 1 | 1***1 | Уплотнительное кольцо | |
| 9902 89213 8 | 9***8 | Самоустанавливающийся подшипник L208 без упорного винта с шаровидной головкой | |
| 9932 96158 0 | 9***0 | Болт с шестигранной головкой М4х20 | |
| 9950 89545 5 | 9***5 | Шестигранная гайка М4 | |
| 9961 91061 3 | 9***3 | Пружинная шайба В4 | |
| 1 | 4***5 | Топливный насос в сборе | |
| 2 | 9***7 | Болт с шестигранной головкой М8х80 | |
| 3 | 9***8 | Кольцо пружинное | |
| 4 | 9***2 | Сферическая шайба 8,4 | |
| 5 | 1***1 | Многодисковая муфта | |
| 6 | 1***7 | Защитное устройство муфты топливного насоса | |
| 7 | 9***2 | Болт с шестигранной головкой М8х12 | |
| 8 | 9***8 | Кольцо пружинное | |
| 9 | 4***3 | Приводной вал | |
| 10 | 9***0 | Шарикоподшипник радиальный | |
| 11 | 1***2 | Распорная труба | |
| 12 | 4***1 | Корпус фланцевого подшипника | |
| 12 | 9***0 | Кольцо стопорное | |
| 13 | 1***0 | Крышка | |
| 14 | 9***0 | Болт с шестигранной головкой М6х12 | |
| 15 | 9***5 | Кольцо пружинное | |
| 16 | 9***0 | Сегментная шпонка 6х11 | |
| 17 | 4***1 | Колесо топливного насоса | |
| 18 | 1***5 | Шайба | |
| 19 | 9***4 | Шестигранная гайка М20х1,5 | |
| 20 | 9***3 | Сегментная шпонка 4х7,5 | |
| 21 | 1***8 | Приводное колесо | |
| 22 | 1***7 | Корпус | |
| 23 | 1***4 | Ведомое колесо | |
| 24 | 1***3 | Рабочая втулка | |
| 25 | 9***2 | Уплотнительное кольцо вала Е20х47х10 | |
| 26 | 1***2 | Топливопровод цилиндра 1 | |
| 27 | 1***0 | Топливопровод цилиндра 2 | |
| 28 | 1***7 | Топливопровод цилиндра 3 | |
| 29 | 1***5 | Топливопровод цилиндра 4 | |
| 30 | 1***3 | Топливопровод цилиндра 5 | |
| 31 | 1***8 | Топливопровод цилиндра 6 | |
| 32 | 1***2 | Зажимная планка | |
| 33 | 9***7 | Болт с шестигранной головкой М6х30 | |
| 34 | 9***0 | Шайба 6,4 | |
| 35 | 9***5 | Кольцо пружинное | |
| 36 | 9***8 | Гайка шестигранная | |
| 37 | 1***5 | Корпус форсунки с форсункой, отрегулированной на 185 кгс/см2 | |
| 38 | 9***3 | Форсунка SЕ170-66-1 | |
| 39 | 1***4 | Уплотнительное кольцо | |
| 41 | 1***8 | Фильтр дизельного топлива | |
| 42 | Б***5 | Болт с шестигранной головкой М12х45 | |
| 43 | 9***0 | Шайба пружинная | |
| 44 | 1***6 | Крышка, в сборе | |
| 45 | 9***7 | Уплотнительное кольцо А75х84 | |
| 46 | 1***6 | Фильтрующий элемент, грубой очистки | |
| 47 | 1***8 | Бумажный фильтрующий элемент | |
| 48 | 9***2 | Шайба установочная | |
| 49 | 4***7 | Пружина сжатия | |
| 50 | 1***4 | Стакан, в сборе | |
| 51 | 9***5 | Болт с шестигранной головкой М8х75 | |
| 52 | 9***7 | Уплотнительное кольцо А8х13 | |
| 53 | 1***3 | Резьбовая пробка вентиляционного отверстия | |
| 54 | 9***6 | Уплотнительное кольцо А6х10 | |
| 55 | 1***0 | Топливопровод между топливоподкачивающим насосом и фильтром | |
| 56 | 1***4 | Топливопровод между фильтром и топливным насосом | |
| 57 | 1***6 | Линия утечки топлива I | |
| 58 | 1***6 | Линия утечки топлива II | |
| 59 | 9***0 | Пустотелый винт А10 | |
| 60 | 9***3 | Кольцо уплотнительное | |
| 61 | 9***4 | Перепускной клапан 1 | |
| 62 | 9***7 | Пустотелый винт А5 | |
| 63 | С***3 | Сдвоенный пустотелый винт 2,5/3 | |
| 64 | 9***7 | Уплотнение | |
| 65 | 1***5 | Пустотелый винт | |
| 66 | Ш***0 | Шлангопровод СС8х400 | |
| 67 | 9***8 | Шлангопровод СС8х500 | |
| 68 | 9***6 | Кольцевой патрубок 10 | |
| 69 | 4***6 | Гибкий вал | |
| 70 | 9***3 | Счетчик часов работы | |
| 71 | 4***6 | Одноступенчатый фильтр для дизельного топлива | |
| 72 | 4***4 | Крышка фильтра | |
| 73 | 4***2 | Уплотнительное кольцо | |
| 74 | Ф***и | Фильтрующий элемент грубой очистки | |
| 75 | 9***2 | Шайба установочная | |
| 76 | 4***7 | Пружина сжатия | |
| 77 | 4***5 | Фильтровальный стакан | |
| 78 | 9***5 | Болт с шестигранной головкой М8х75 | |
| 79 | 9***7 | Уплотнительное кольцо А8х13 | |
| 80 | 1***3 | Резьбовая пробка вентиляционного отверстия | |
| 81 | 9***6 | Уплотнительное кольцо А6х10 | |
| 82 | 9***8 | Шланг АС8х500 | |
| 83 | 9***0 | Пустотелый винт А10 | |
| 84 | 9***3 | Ввертывающийся патрубок L10 | |
| 85 | 9***1 | Уплотнительное кольцо А14х18 | |
| 86 | К***ь | Консоль | |
| 87 | 9***1 | Болт с шестигранной головкой М12х120 | |
| 88 | 9***0 | Шайба пружинная |
