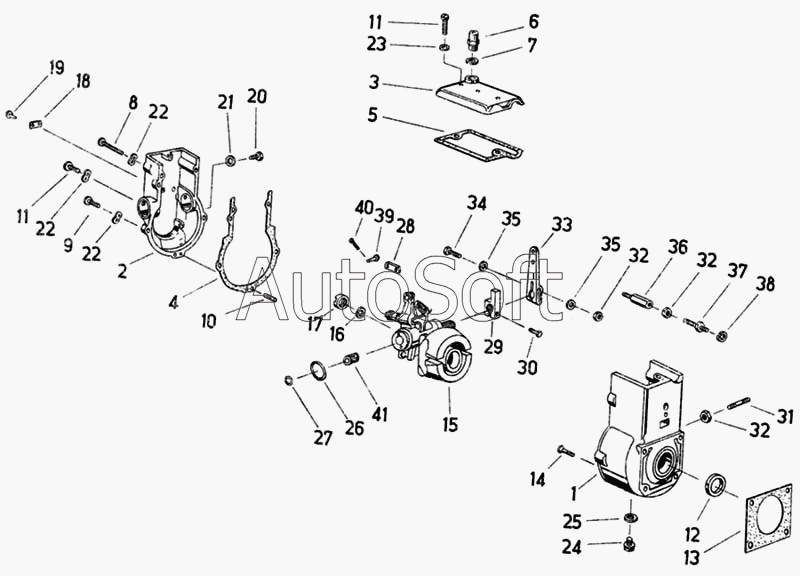

Каталог запасных частей к технике: Fortschritt Е-281-С. Топливный насос
32
32
32
22
22
22
23
24
25
26
27
28
29
30
31
21
33
34
35
35
36
37
38
39
40
41
11
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Присоединительная деталь корпуса | |
| 2 | 1***4 | Присоединительная деталь корпуса | |
| 3 | 1***2 | Крышка корпуса | |
| 4 | 1***0 | Уплотнение | |
| 5 | 1***7 | Уплотнение | |
| 6 | 1***6 | Устройство для выпуска воздуха, в сборе | |
| 7 | 9***1 | Уплотнительное кольцо А14х18 | |
| 8 | 9***7 | Болт с цилиндрической головкой ВМ6х65 | |
| 9 | 9***0 | Болт с цилиндрической головкой ВМ6х25 | |
| 10 | 9***0 | Забивной просечной штифт 4х12 | |
| 11 | 9***2 | Болт с цилиндрической головкой ВМ6х20 | |
| 12 | 9***7 | Уплотнительное кольцо вала D20х30х7 | |
| 13 | 1***8 | Уплотнение | |
| 14 | 9***5 | Винт с потайной головкой ВМ6х16 | |
| 15 | 1***5 | Регулирующий элемент, в сборе | |
| 16 | 9***5 | Кольцо пружинное | |
| 17 | 1***3 | Шлицевая гайка | |
| 18 | 1***1 | Табличка с типовыми обозначениями | |
| 19 | 9***8 | Цилиндрический просечной штифт с полукруглой головкой 2х6 | |
| 20 | 9***4 | Болт с шестигранной головкой М6х12 | |
| 21 | 9***6 | Уплотнительное кольцо А6х10 | |
| 22 | 9***7 | Шайба пружинная | |
| 23 | 9***6 | Уплотнительное кольцо А6х10 | |
| 24 | 9***7 | Болт с шестигранной головкой М8х8 | |
| 25 | 9***0 | Уплотнительное кольцо А8х11,5 | |
| 26 | К***3 | Кольцо с круглым сечением 26х3 | |
| 27 | 9***3 | Кольцо с круглым сечением 7х2 | |
| 28 | 1***9 | Штанга толкателя | |
| 29 | 1***6 | Упор | |
| 30 | 9***6 | Болт с шестигранной головкой М6х16 | |
| 31 | 9***7 | Шпилька АМ6х40 | |
| 32 | 9***1 | Гайка шестигранная | |
| 33 | 1***4 | Рычаг обслуживания | |
| 34 | 9***0 | Болт шестигранный | |
| 35 | 9***6 | Шайба 6,4 | |
| 36 | 1***0 | Установочный винт | |
| 37 | 1***7 | Стопорный винт установочного болта | |
| 38 | 9***6 | Кольцо пружинное | |
| 39 | 9***1 | Палец 5h9х16х13 | |
| 40 | 9***7 | Шплинт 1,6х12 | |
| 41 | 9***4 | Комплект игольчатых роликов К12х16х13 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
