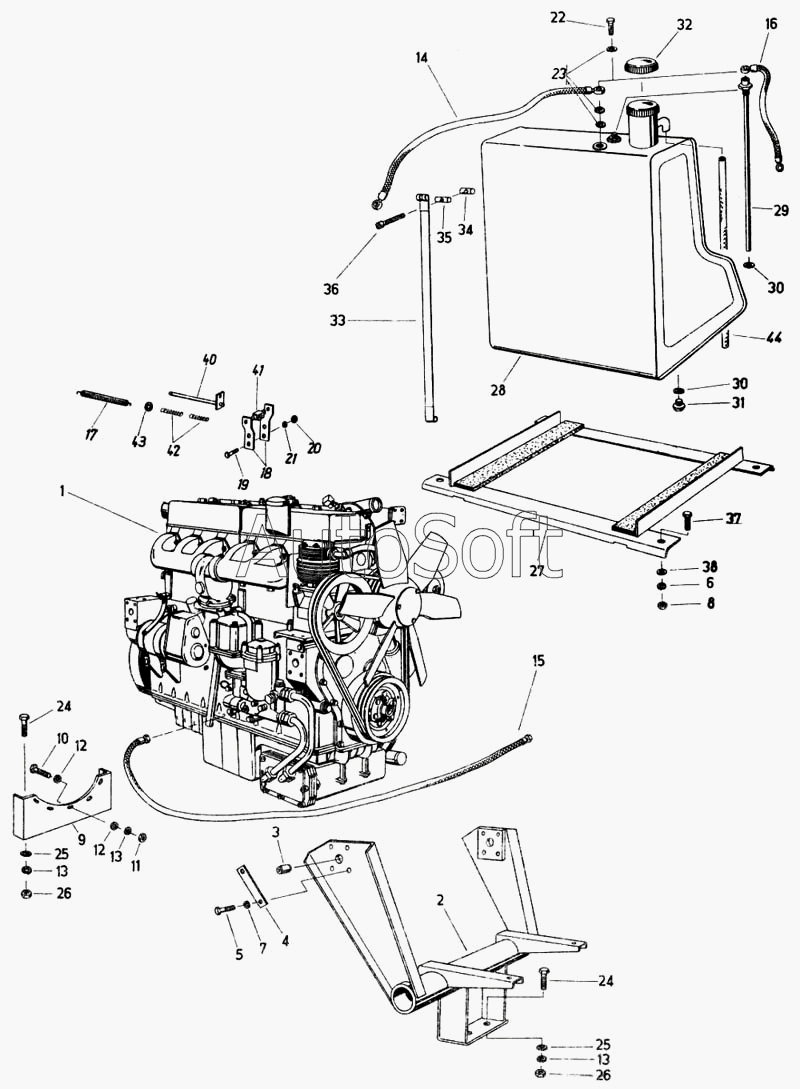

Каталог запасных частей к технике: Fortschritt Е-281-С. Топливная система

1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
30
30
31
32
33
34
35
36
37
38
40
41
42
43
44
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
4032 80016 7 | 4***7 | Шпилька | |
1 | Д***W | Двигатель 6VD14.5/12-2 SRW | |
2 | 4***6 | Рама двигателя | |
3 | 4***0 | Болт под развертку | |
4 | 4***7 | Плита | |
5 | 9***7 | Болт шестигранный | |
6 | 9***4 | Кольцо пружинное | |
7 | 9***5 | Кольцо пружинное | |
8 | 9***7 | Шестигранная гайка М12 | |
9 | 4***8 | Консоль | |
10 | 9***0 | Болт с шестигранной головкой М16х1,5х70 | |
11 | 9***3 | Шестигранная гайка М16х1,5 | |
12 | 4***6 | Шайба | |
13 | 9***2 | Кольцо пружинное | |
14 | 9***8 | Шланг АС8х500 | |
15 | 9***8 | Шлангопровод АА4х4000 | |
16 | 9***3 | Шлангопровод АС8х400 | |
17 | 9***8 | Пружина растяжения А1,6х18х60 | |
18 | 4***3 | Приемное устройство | |
19 | 9***0 | Болт шестигранный | |
20 | 9***1 | Гайка шестигранная | |
21 | 9***7 | Кольцо пружинное | |
22 | 9***2 | Пустотелый винт А10 | |
23 | 9***4 | Уплотнительное кольцо А14х20 | |
24 | 9***7 | Болт шестигранный | |
25 | 9***8 | Шайба 18х50х8 | |
26 | 9***1 | Гайка шестигранная | |
27 | 4***5 | Каркас | |
28 | 4***5 | Топливный бак | |
29 | 4***5 | Впускной патрубок | |
30 | 9***6 | Уплотнительное кольцо А18х22 | |
31 | 9***2 | Запорный болт М18х1,5 | |
32 | 9***6 | Крышка Е60 | |
33 | 4***0 | Стяжная лента | |
34 | 4***7 | Стяжная лента, сзади | |
35 | 4***5 | Палец | |
36 | 9***6 | Болт с цилиндрической головкой ВМ8х60 | |
37 | 9***0 | Болт шестигранный | |
38 | 9***8 | Шайба | |
40 | 4***1 | Тяга, в сборе | |
41 | 4***8 | Ниппель | |
42 | П***5 | Пружина сжатия В1,4х10х17,5 | |
43 | 9***3 | Шайба | |
44 | 4***3 | Шланг для выпуска воздуха |
