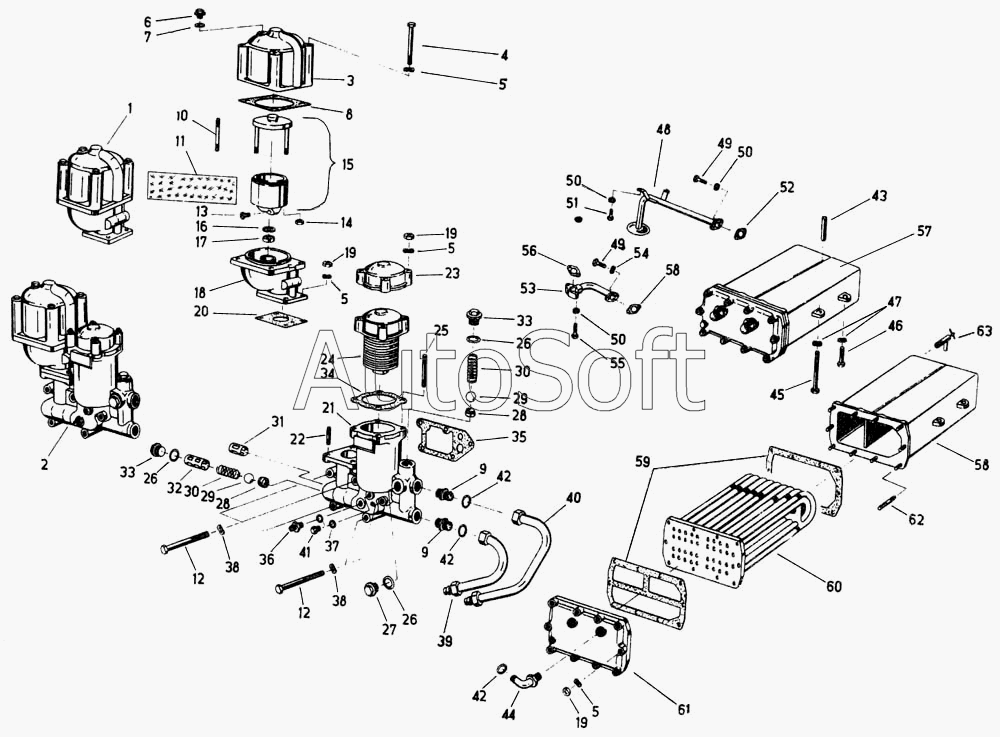

Каталог запасных частей к технике: Fortschritt Е-281-С. Система масляного охлаждения
1
2
3
4
5
5
5
5
6
7
8
9
9
10
11
12
12
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
26
26
28
28
29
29
30
30
31
32
33
33
34
35
36
37
38
38
39
40
41
42
42
42
43
44
45
46
47
48
49
49
50
50
50
51
52
53
54
55
56
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1202 82210 2 | 1***2 | Комплект плоских уплотнений | |
| 1 | 1***7 | Центробежный фильтр, типа 450 | |
| 2 | 1***5 | Комбинированный масляный фильтр Тип 90/30 FОS2-1 450 | |
| 3 | 1***8 | Верхняя часть корпуса | |
| 4 | 9***1 | Болт с шестигранной головкой М8х110 | |
| 5 | 9***1 | Шайба пружинная | |
| 6 | 9***1 | Запорный винт М16х1,5 | |
| 7 | 9***5 | Кольцо уплотнительное | |
| 8 | 1***1 | Уплотнение | |
| 9 | 9***8 | Резьбовое соединение, прямое С22-160 | |
| 10 | 9***7 | Шпилька ВМ6х80 | |
| 11 | 1***8 | Бумажная прокладка | |
| 12 | 9***4 | Болт с шестигранной головкой М10х90 | |
| 13 | 1***6 | Распылитель, размер 1,6 | |
| 14 | 9***8 | Гайка шестигранная | |
| 15 | 1***4 | Ротор, в сборе, размер 1,6 | |
| 16 | 9***5 | Кольцо стопорное | |
| 17 | 9***8 | Радиальный шарикоподшипник 6201 | |
| 18 | 1***2 | Нижняя часть корпуса, предварительно смонтированная | |
| 19 | 9***1 | Гайка шестигранная | |
| 20 | 1***0 | Уплотнение основания | |
| 21 | 1***5 | Корпус фильтра, предварительно смонтированный | |
| 22 | 9***8 | Шпилька ВМ8х25 | |
| 23 | 1***3 | Крышка фильтра | |
| 24 | 1***1 | Фильтрующий элемент, в сборе | |
| 25 | 9***6 | Шпилька ВМ8х40 | |
| 26 | 9***8 | Уплотнительное кольцо С30х36 | |
| 28 | 1***2 | Кольцо седла клапана 2-го максимального размера диаметр 27,3 h11 | |
| 29 | 9***0 | Шарик 24 мм III | |
| 30 | 1***6 | Пружина сжатия | |
| 31 | 1***4 | Направляющая гильза для предохранительного клапана насоса | |
| 32 | 1***2 | Направляющая гильза для редукционного клапана | |
| 33 | 1***0 | Запорный винт | |
| 34 | 1***7 | Уплотнение | |
| 35 | 1***8 | Уплотнение | |
| 36 | 9***6 | Присоединительный патрубок | |
| 37 | 9***3 | Кольцо уплотнительное | |
| 38 | 9***2 | Шайба пружинная | |
| 39 | 1***6 | Соединительная линия | |
| 40 | 1***4 | Соединительная линия | |
| 41 | 9***6 | Запорный винт М14х1,5 | |
| 42 | 9***4 | Уплотнительное кольцо А26х31 | |
| 43 | 1***2 | Распорная гильза | |
| 44 | 9***4 | Резьбовое соединение, угловое НV22-160 | |
| 45 | 9***1 | Болт с шестигранной головкой М12х110 | |
| 46 | 9***8 | Болт с шестигранной головкой М12х40 | |
| 47 | 9***0 | Шайба пружинная | |
| 48 | 1***2 | Впускной трубопровод | |
| 49 | Б***5 | Болт с шестигранной головкой М8х25 | |
| 50 | 9***8 | Кольцо пружинное | |
| 51 | 9***5 | Болт шестигранный | |
| 52 | 1***6 | Уплотнение | |
| 53 | 1***7 | Напорный трубопровод | |
| 54 | 9***5 | Шайба пружинная | |
| 55 | 9***6 | Болт с шестигранной головкой М8х30 | |
| 56 | У***е | Уплотнение | |
| 57 | 4***0 | Теплопередатчик масляного охлаждения | |
| 58 | 1***3 | Корпус | |
| 59 | 1***1 | Комплект плоских уплотнений | |
| 60 | 4***7 | Трубчатый блок | |
| 61 | 1***6 | Крышка | |
| 62 | 9***2 | Шпилька ВМ8х60 | |
| 63 | 9***7 | Сливной клапан М14х1,5 конический | |
| 64 | 9***7 | Запорный винт М14х1,5 | |
| 65 | 9***6 | Уплотнительное кольцо С14х18 | |
| 66 | 1***1 | Фильтрующий элемент масляного фильтра |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
