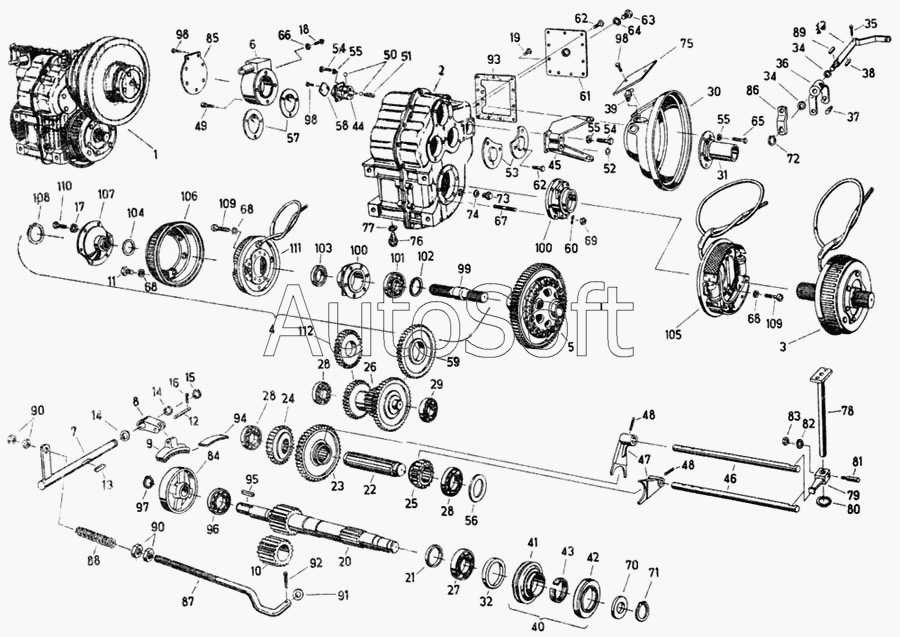

Каталог запасных частей к технике: Fortschritt Е-281-С. Ведущий мост - ступенчатая коробка передач
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
29
30
31
32
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
53
54
54
55
55
55
56
57
58
59
60
61
62
62
63
64
65
66
67
68
68
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
90
91
92
93
94
95
96
97
98
98
98
99
100
100
101
102
103
104
105
106
107
108
109
109
110
111
112
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Цилиндрическая зубчатая ступенчатая коробка передач | |
| 2 | 4***6 | Картер коробки передач | |
| 3 | 4***8 | Тормоз, правый | |
| 4 | 4***6 | Тормоз, левый | |
| 5 | 4***0 | Дифференциал | |
| 6 | 4***3 | Корпус | |
| 7 | 4***2 | Шток вилки переключения передач | |
| 8 | 4***0 | Кулачок | |
| 9 | 4***2 | Тормозная колодка | |
| 10 | 4***5 | Прямозубое цилиндрическое колесо 18 зубьев | |
| 11 | 9***8 | Болт шестигранный | |
| 12 | 4***4 | Палец | |
| 13 | 9***7 | Призматическая шпонка А5х5х20 | |
| 14 | 9***7 | Шайба 17 | |
| 15 | 9***3 | Кольцо стопорное | |
| 16 | 9***0 | Шплинт 2х16 | |
| 17 | 9***3 | Кольцо пружинное | |
| 18 | 9***7 | Болт с шестигранной головкой М8х30 | |
| 19 | 9***1 | Болт с шестигранной головкой М8х16 | |
| 20 | 4***7 | Вал с прямозубым цилиндрическим колесом 18 зубьев | |
| 21 | 4***4 | Втулка | |
| 22 | 4***4 | Вал | |
| 23 | 4***2 | Прямозубое цилиндрическое колесо 43 зуба | |
| 24 | 4***0 | Прямозубое цилиндрическое колесо 30 зубьев | |
| 25 | 4***7 | Прямозубое цилиндрическое колесо 18 зубьев | |
| 26 | 4***5 | Вал с прямозубым цилиндрическим колесом | |
| 27 | 9***7 | Шарикоподшипник радиальный | |
| 28 | 9***1 | Шарикоподшипник радиальный | |
| 29 | 9***7 | Шарикоподшипник радиальный | |
| 30 | 4***0 | Корпус муфты | |
| 31 | 4***5 | Втулка | |
| 32 | 9***7 | Уплотнение вала | |
| 33 | 4***1 | Шток вилки переключения передач | |
| 34 | 9***8 | Шайба 21 | |
| 35 | 9***0 | Шплинт | |
| 36 | 4***2 | Вилка переключения | |
| 37 | 4***3 | Цапфа | |
| 38 | 9***1 | Шпонка призматическая | |
| 39 | 9***5 | Масленка коническая | |
| 40 | 4***8 | Отводка шарикоподшипника | |
| 41 | 4***5 | Отводка | |
| 42 | 4***1 | Подшипник отводки | |
| 43 | Ф***2 | Фетровая полоска, белая 4х16х182 | |
| 44 | 4***2 | Втулка | |
| 45 | 4***1 | Направляющая | |
| 46 | 4***0 | Ось переключения | |
| 47 | 4***5 | Вилка переключения передач | |
| 48 | 9***3 | Цилиндрический просечной штифт 5х40 | |
| 49 | 9***8 | Болт с цилиндрической головкой М8х25 | |
| 50 | 9***3 | Шарик | |
| 51 | 9***5 | Пружина сжатия | |
| 52 | 9***4 | Кольцо с круглым сечением 22х2 | |
| 53 | 4***7 | Крышка | |
| 54 | 9***7 | Болт с шестигранной головкой М8х25 | |
| 55 | 9***8 | Кольцо пружинное | |
| 56 | 4***3 | Промежуточное кольцо | |
| 57 | 4***7 | Крышка | |
| 58 | 4***4 | Крышка | |
| 59 | 4***8 | Прямозубое цилиндрическое колесо 43 зуба | |
| 60 | 9***0 | Шайба пружинная | |
| 61 | 4***2 | Крышка | |
| 62 | 9***2 | Болт с шестигранной головкой М8х20 | |
| 63 | 9***5 | Пробка резьбовая | |
| 64 | 9***7 | Уплотнительное кольцо А26х32 | |
| 65 | 9***8 | Болт шестигранный | |
| 66 | 9***1 | Гайка шестигранная | |
| 67 | 4***2 | Шпилька | |
| 68 | 9***4 | Кольцо пружинное | |
| 69 | 9***1 | Гайка шестигранная | |
| 70 | 4***6 | Кольцо | |
| 71 | 9***8 | Кольцо стопорное | |
| 72 | 9***3 | Кольцо стопорное | |
| 73 | 9***6 | Болт с шестигранной головкой М10х1х20 | |
| 74 | 9***7 | Уплотнительное кольцо А10х15 | |
| 75 | 4***0 | Крышка | |
| 76 | 9***3 | Запорный винт с магнитным фильтром М42х2 | |
| 77 | 9***3 | Уплотнительное кольцо А42х49 | |
| 78 | 4***6 | Шток вилки переключения передач | |
| 79 | 4***1 | Рычаг переключения передач | |
| 80 | 9***8 | Кольцо стопорное | |
| 81 | 4***6 | Шпонка кривошипа | |
| 82 | 4***4 | Подкладка | |
| 83 | 9***8 | Гайка шестигранная | |
| 84 | 4***7 | Тормозная шайба | |
| 85 | 4***5 | Крышка | |
| 86 | 4***3 | Рычаг | |
| 87 | 4***5 | Тяга | |
| 88 | 9***2 | Пружина сжатия В2,5х18х11,5 | |
| 89 | 9***1 | Призматическая шпонка В5х5х10 | |
| 90 | 9***8 | Гайка шестигранная | |
| 91 | 9***7 | Шайба | |
| 92 | 9***2 | Шплинт | |
| 93 | 4***5 | Уплотнение | |
| 94 | 4***7 | Тормозная прокладка | |
| 95 | 9***3 | Призматическая шпонка А8х7х28 | |
| 96 | 9***1 | Радиальный шарикоподшипник 6308С3 | |
| 97 | 9***3 | Стопорное кольцо | |
| 98 | 9***0 | Болт шестигранный | |
| 99 | 4***4 | Вал | |
| 100 | 4***0 | Втулка | |
| 101 | 9***1 | Шарикоподшипник радиальный | |
| 102 | 9***4 | Кольцо стопорное | |
| 103 | 9***4 | Уплотнение вала | |
| 104 | 9***1 | Кольцо с круглым сечением 40х3 | |
| 105 | 4***6 | Колесный тормоз, в сборе, правый | |
| 106 | 4***7 | Барабан тормозной | |
| 107 | 4***5 | Фланец | |
| 108 | 9***4 | Кольцо стопорное | |
| 109 | Б***2 | Болт с цилиндрической головкой М12х22 | |
| 110 | 9***5 | Болт шестигранный | |
| 111 | 4***1 | Колесный тормоз, в сборе, левый | |
| 112 | 4***4 | Цилиндрическая шестерня 31 зуб |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
