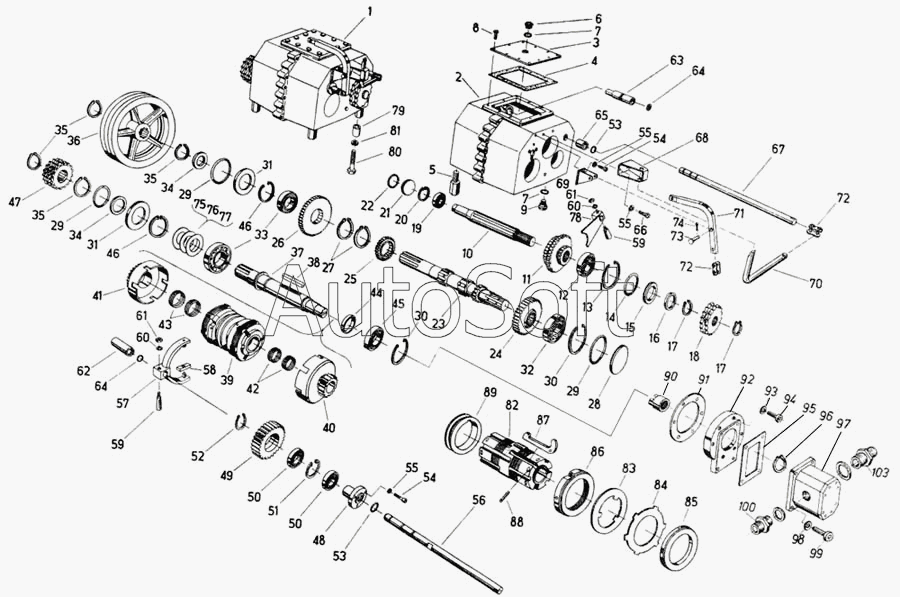

Каталог запасных частей к технике: Fortschritt Е-281-С. Цилиндрическая зубчатая реверсивная передача
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
29
30
30
31
31
32
33
34
34
35
35
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
50
51
52
53
53
54
54
55
55
55
56
57
58
59
59
60
60
61
61
62
63
64
64
65
66
67
68
69
70
71
72
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
103
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9933 95930 2 | 9***2 | Болт с шестигранной головкой М10х20 | |
| 9970 90804 8 | 9***8 | Уплотнительное кольцо А10х13 | |
| 1 | 4***1 | Цилиндрическая зубчатая реверсивная передача (с гидравлическим насосом) | |
| 2 | 4***6 | Картер коробки передач | |
| 3 | 4***1 | Крышка | |
| 4 | 4***0 | Уплотнение | |
| 5 | 4***8 | Шпилька | |
| 6 | 1***1 | Корпус фильтра | |
| 7 | 9***5 | Кольцо уплотнительное | |
| 8 | 9***4 | Болт с шестигранной головкой М8х20 | |
| 9 | 9***0 | Запорный винт с магнитным фильтром М26х1,5 | |
| 10 | 4***4 | Вал | |
| 11 | 4***2 | Блок подвижных шестерен | |
| 12 | 9***1 | Шарикоподшипник радиальный | |
| 13 | 9***4 | Кольцо стопорное | |
| 14 | 9***0 | Кольцо с круглым сечением 75х2 | |
| 15 | 4***1 | Крышка | |
| 16 | 9***7 | Кольцо уплотнения вала D40х52х7 | |
| 17 | 9***4 | Кольцо стопорное | |
| 18 | 4***6 | Двойное цепное колесо | |
| 18 | 4***5 | Цепное колесо 13 зубьев | |
| 19 | 9***6 | Шарикоподшипник радиальный | |
| 20 | 9***8 | Кольцо стопорное | |
| 21 | 4***8 | Крышка | |
| 22 | 9***6 | Кольцо круглого сечения | |
| 23 | 4***0 | Вал с прямозубым цилиндрическим колесом | |
| 24 | 4***0 | Прямозубое цилиндрическое колесо | |
| 25 | 4***7 | Прямозубое цилиндрическое колесо | |
| 26 | 4***5 | Прямозубое цилиндрическое колесо | |
| 27 | 9***2 | Стопорное кольцо 62 | |
| 28 | 4***6 | Крышка | |
| 29 | 9***5 | Кольцо с круглым сечением 95х2 | |
| 30 | 9***7 | Кольцо стопорное | |
| 31 | 4***1 | Крышка | |
| 32 | 9***8 | Радиальный шарикоподшипник 6309 | |
| 33 | 9***2 | Радиальный шарикоподшипник 6310 | |
| 34 | 9***6 | Уплотнение вала | |
| 35 | 9***7 | Стопорное кольцо 48 | |
| 36 | 4***5 | Шкив клиноременной передачи, кошплект | |
| 37 | 4***4 | Вал | |
| 38 | 4***8 | Направляющая призматическая шпонка | |
| 39 | 4***3 | Многодисковая муфта, с обеих сторон | |
| 40 | 4***0 | Колпак | |
| 41 | 4***7 | Колпак | |
| 42 | 9***7 | Комплект игольчатых роликов КК40х45х34 | |
| 43 | 9***5 | Комплект игольчатых роликов К52х57х17 | |
| 44 | 4***7 | Распорное кольцо | |
| 45 | 9***5 | Радиальный шарикоподшипник 6407 | |
| 46 | 9***5 | Кольцо стопорное | |
| 47 | 4***0 | Цепное колесо | |
| 48 | 4***8 | Втулка | |
| 49 | 4***4 | Прямозубое цилиндрическое колесо | |
| 50 | 9***3 | Радиальный шарикоподшипник 6006 | |
| 51 | 9***5 | Стопорное кольцо 55 | |
| 52 | 9***5 | Кольцо стопорное | |
| 53 | 9***8 | Кольцо о круглым сечением 20х3 | |
| 54 | 9***6 | Болт с цилиндрической головкой М8х30 | |
| 55 | 9***8 | Кольцо пружинное | |
| 56 | 4***6 | Мост переключения | |
| 57 | 4***5 | Вилка переключения передач | |
| 58 | 4***8 | Переключающий ползун | |
| 59 | 4***6 | Шпонка кривошипа | |
| 60 | 4***4 | Подкладка | |
| 61 | Г***а | Гайка | |
| 62 | 4***6 | Втулка | |
| 63 | 4***8 | Втулка | |
| 64 | 9***4 | Стопорное кольцо 20х2 | |
| 65 | 4***8 | Втулка | |
| 66 | 9***8 | Болт с цилиндрической головкой М8х25 | |
| 67 | 4***7 | Мост переключения | |
| 68 | 4***8 | Подшипниковая стойка | |
| 69 | 4***1 | Подшипниковая стойка | |
| 70 | 4***1 | Рычаг | |
| 71 | 4***1 | Рычаг | |
| 72 | 9***0 | Соединительное звено 1Е25,4х17,02 | |
| 73 | 9***0 | Палец 10х50х38 | |
| 74 | 9***4 | Шплинт 3,2х16 | |
| 75 | 4***0 | Установочная шайба 0,8 | |
| 76 | 4***7 | Установочная шайба 0,5 | |
| 77 | 4***5 | Установочная шайба 0,2 | |
| 78 | 4***0 | Вилка переключения передач | |
| 79 | 4***5 | Втулка | |
| 80 | 9***3 | Болт с шестигранной головкой М20х1,5х60 | |
| 81 | 9***3 | Кольцо пружинное | |
| 82 | 4***4 | Внутренний элемент | |
| 83 | 4***1 | Внутренний фрикционный диск 107-1,5 | |
| 84 | 4***8 | Наружный фрикционный диск 107-1,5 | |
| 85 | 4***4 | Нажимная шайба | |
| 86 | 4***2 | Установочное кольцо с резьбой | |
| 87 | 4***0 | Угловой рычаг | |
| 88 | 9***1 | Цилиндрический штифт 6х28 | |
| 89 | 4***5 | Муфта переключения | |
| 90 | 4***1 | Соединительная втулка | |
| 91 | 4***6 | Уплотнение | |
| 92 | 4***4 | Фланец | |
| 93 | 9***7 | Кольцо пружинное | |
| 94 | 9***2 | Болт с цилиндрической головкой М6х30 | |
| 95 | 4***0 | Уплотнение | |
| 96 | 9***1 | Кольцо стопорное | |
| 97 | 4***3 | Шестеренный насос 16/16.0-120 | |
| 98 | 9***6 | Кольцо пружинное | |
| 99 | 9***3 | Болт с цилиндрической головкой М8х35 | |
| 100 | Ш***2 | Штуцер 15х12-32 | |
| 101 | 9***1 | Кольцо уплотнительное | |
| 102 | 9***8 | Кольцо уплотнительное | |
| 103 | Ш***5 | Штуцер 22-25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
