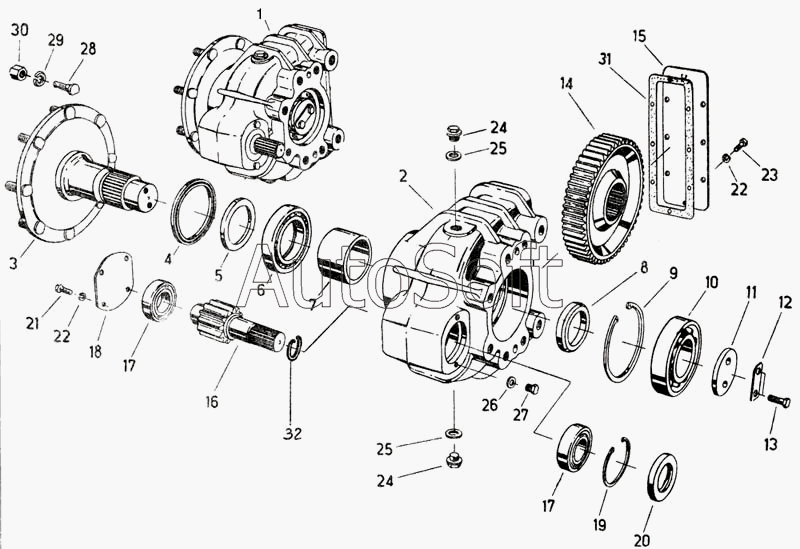

Каталог запасных частей к технике: Fortschritt Е-281-С. Ведущий мост - цилиндрическая зубчатая передача

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
22
23
24
24
25
25
26
27
28
29
30
31
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | 4***6 | Цилиндрическая зубчатая передача | |
2 | 4***2 | Корпус | |
3 | 4***0 | Фланцевый вал, в сборе | |
4 | 9***7 | Уплотнение вала | |
5 | 4***8 | Распорное кольцо | |
6 | 9***0 | Роликоподшипник с цилиндрическими роликами | |
7 | 4***3 | Втулка | |
8 | 4***1 | Распорное кольцо | |
9 | 9***1 | Кольцо стопорное | |
10 | 9***6 | Радиальный шарикоподшипник 6313 | |
11 | 4***0 | Шайба | |
12 | 4***7 | Стопорная шайба | |
13 | 9***3 | Болт с шестигранной головкой М12х30 | |
14 | 4***7 | Прямозубое цилиндрическое колесо 52 зуба | |
15 | 4***5 | Крышка | |
16 | 4***5 | Вал с прямозубым цилиндрическим колесом 12 зубьев | |
17 | 9***3 | Роликоподшипник с цилиндрическими роликами | |
18 | 4***1 | Крышка | |
19 | 9***4 | Кольцо стопорное | |
20 | 9***4 | Уплотнительное кольцо вала D40х80х10 | |
21 | 9***1 | Болт с шестигранной головкой М8х16 | |
22 | 9***8 | Кольцо пружинное | |
23 | 9***4 | Болт с шестигранной головкой М8х20 | |
24 | 9***4 | Запорный болт М26х1,5 | |
25 | 9***5 | Кольцо уплотнительное | |
26 | 9***1 | Уплотнительное кольцо А10х16 | |
27 | 9***2 | Болт с шестигранной головкой М10х20 | |
28 | 9***3 | Болт крепления колеса АМ20х1,5х77 | |
29 | 9***2 | Сферическая пружинная шайба 20 | |
30 | 9***8 | Гайка колеса | |
31 | 4***2 | Уплотнение |
