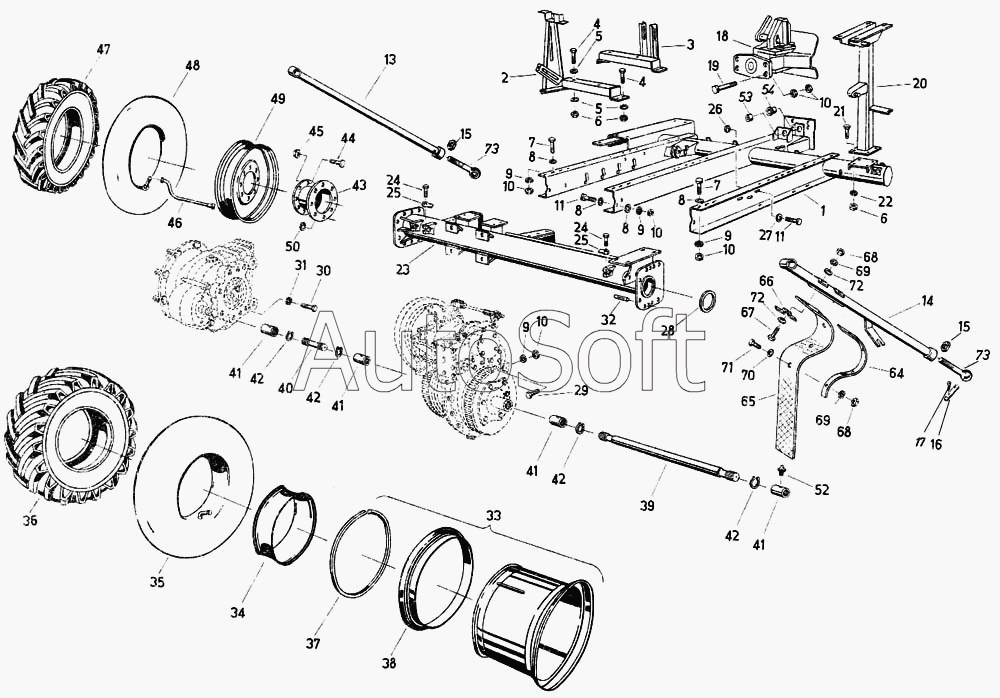

Каталог запасных частей к технике: Fortschritt Е-281-С. Шасси
38
46
45
44
43
42
42
42
42
41
41
41
41
40
39
47
37
36
35
34
33
32
31
65
73
73
72
72
71
70
69
69
68
68
67
66
30
64
54
53
52
50
49
48
3
11
11
10
10
10
10
10
9
9
9
9
8
8
8
8
7
7
6
6
5
5
4
4
13
2
1
1
21
29
28
27
26
25
25
24
24
23
22
20
19
18
17
16
15
15
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Боковое кольцо 15-20 | Б***0 | Боковое кольцо 15-20 | |
| Воздушный шланг 18-20 | В***0 | Воздушный шланг 18-20 | |
| Дисковое колесо 15-20SDС-G90 | Д***0 | Дисковое колесо 15-20SDС-G90 | |
| Профиль А19 | П***9 | Профиль А19 | |
| Шина 18-20МРТ10 | Ш***0 | Шина 18-20МРТ10 | |
| 1 | 4***7 | Задняя рама | |
| 1 | 4***7 | Задняя рама | |
| 2 | 4***6 | Мостик редуктора | |
| 3 | 4***8 | Мостик редуктора | |
| 4 | 9***5 | Болт с шестигранной головкой М12х50 | |
| 5 | 9***2 | Шайба 14х50х8 | |
| 6 | 9***7 | Шестигранная гайка М12 | |
| 7 | 9***5 | Болт с шестигранной головкой М16х45 | |
| 8 | 9***8 | Шайба 18х50х8 | |
| 9 | 9***2 | Кольцо пружинное | |
| 10 | 9***1 | Гайка шестигранная | |
| 11 | 9***7 | Болт шестигранный | |
| 13 | 4***8 | Опора, правая | |
| 14 | 4***6 | Опора, левая | |
| 15 | 9***1 | Шестигранная гайка М24 | |
| 16 | 9***4 | Палец 20х90х66 | |
| 17 | 9***4 | Шплинт 5х32 | |
| 18 | 9***3 | Муфта пальцевая | |
| 19 | 9***0 | Болт шестигранный | |
| 20 | 4***7 | Опора | |
| 21 | 9***3 | Болт шестигранный | |
| 22 | 9***4 | Кольцо пружинное | |
| 23 | 4***5 | Ось | |
| 24 | 9***1 | Болт шестигранный | |
| 25 | 9***8 | Стопорная шайба А10,5 | |
| 26 | 9***8 | Гайка шестигранная | |
| 27 | 9***7 | Шайба 11,5 | |
| 28 | 4***0 | Кольцо | |
| 29 | 9***4 | Болт с шестигранной головкой М16х55 | |
| 30 | 9***4 | Болт с шестигранной головкой М20х1,5х50 | |
| 31 | 9***3 | Кольцо пружинное | |
| 32 | У***0 | Установочный просечной штифт 16х40 | |
| 33 | 9***3 | Дисковое колесо 13,0-20G85 | |
| 34 | О***0 | Ободная лента 20 | |
| 35 | В***0 | Воздушный шланг 16-20 | |
| 36 | Ш***0 | Шина 16-20 | |
| 37 | З***0 | Запорное кольцо 13,0-20 | |
| 38 | Б***0 | Боковое кольцо 7,5-20 | |
| 39 | 4***3 | Вал, левый | |
| 40 | 4***1 | Вал, правый | |
| 41 | 4***8 | Втулка | |
| 42 | 9***4 | Кольцо стопорное | |
| 43 | 4***1 | Промежуточная деталь, в сборе | |
| 44 | 9***0 | Болт колеса | |
| 45 | 9***1 | Гайка колеса | |
| 46 | 4***0 | Клапанный удлинитель 240 | |
| 47 | 4***6 | Шина 8-24 | |
| 48 | 4***0 | Камера | |
| 49 | 4***5 | Обод с диском колеса, в сборе | |
| 50 | 9***2 | Сферическая пружинная шайба 20 | |
| 52 | 9***7 | Масленка коническая | |
| 53 | 4***4 | Втулка | |
| 54 | 4***5 | Втулка | |
| 64 | 4***8 | Скоба | |
| 65 | 4***1 | Фартук | |
| 66 | 4***6 | Скоба | |
| 67 | 9***8 | Болт с шестигранной головкой М10х80 | |
| 68 | 9***8 | Гайка шестигранная | |
| 69 | 9***5 | Кольцо пружинное | |
| 70 | 9***8 | Шайба 11х32х2,5 | |
| 71 | 9***4 | Болт с шестигранной головкой М10х25 | |
| 72 | 9***1 | Шайба 10,5 | |
| 73 | 9***8 | Рым-болт LМ24х140 |
