Каталог запасных частей к технике: Fortschritt Е-281-С. Поршневой компрессор

1
2
3
4
5
5
6
7
7
8
8
9
10
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59

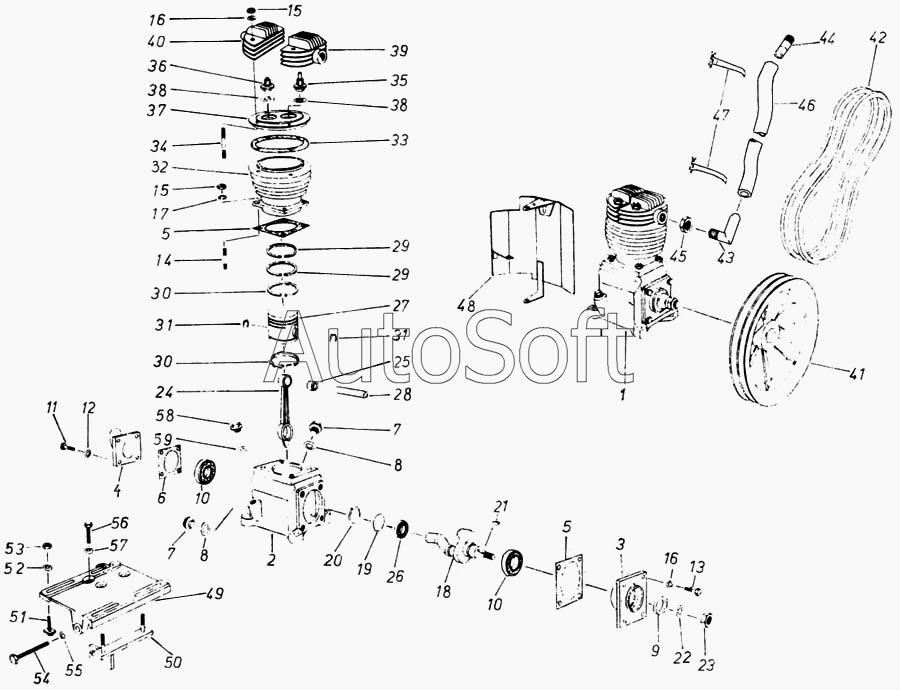

Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | П***V | Поршневой компрессор НS1-40/70-V | |
2 | 1***0 | Картер | |
3 | 1***7 | Корпус подшипника | |
4 | 1***5 | Корпус выпуска воздуха | |
5 | 1***3 | Уплотнение | |
6 | 1***1 | Уплотнение | |
7 | 9***2 | Запорный болт М18х1,5 | |
8 | 9***4 | Уплотнительное кольцо С18х22 | |
9 | 9***6 | Кольцо уплотнения вала Е25х47х10 | |
10 | 9***6 | Радиальный шарикоподшипник 6305С2 | |
11 | 9***0 | Болт шестигранный | |
12 | 9***0 | Шайба пружинная | |
13 | 9***2 | Болт с шестигранной головкой М8х25 | |
14 | 9***1 | Шпилька ВМ8х20 | |
15 | 9***1 | Гайка шестигранная | |
16 | 9***5 | Шайба пружинная | |
17 | 9***8 | Кольцо пружинное | |
18 | 1***8 | Коленчатый вал | |
19 | 1***6 | Шайба | |
20 | 9***7 | Стопорное кольцо 28 | |
21 | 9***1 | Сегментная шпонка 5х7,5 | |
22 | 9***0 | Пружинная шайба В18 | |
23 | Ш***5 | Шестигранная гайка М18х1,5 | |
24 | 1***2 | Шатун со втулкой | |
25 | 1***0 | Втулка нижней головки шатуна | |
26 | И***3 | Игольчатый подшипник NА4906С3 | |
27 | 1***7 | Поршень | |
28 | 1***4 | Поршневой палец 15х60 | |
29 | 1***2 | Кольцо с прямоугольным сечением диаметр 70,8х2,5 | |
30 | 1***0 | Маслосъемное коробчатое кольцо с прорезями диаметр 70, 8х4 | |
31 | 9***3 | Стопорное кольцо 15 | |
32 | 1***5 | Цилиндр, в сборе | |
33 | 1***3 | Уплотнение | |
34 | 9***0 | Шпилька ВМ8х65 | |
35 | 1***1 | Впускной клапан | |
36 | 1***8 | Нагнетательный клапан | |
37 | 1***6 | Крышка цилиндра | |
38 | 1***4 | Уплотнительное кольцо | |
39 | 1***2 | Крышка впускного клапана | |
40 | 1***7 | Крышка нагнетательного клапана | |
41 | 1***3 | Шкив клиноременной передачи | |
42 | 9***1 | Узкий клиновой ремень 2-SРАх1700 | |
43 | 1***1 | Колено | |
44 | 1***4 | Патрубок | |
45 | 9***5 | Шестигранная гайка М22х1,5 | |
46 | П***5 | Промышленный шланг 19GКТS 8-10, длиной 530 | |
47 | 9***2 | Хомутик для шланга А5х250 | |
48 | 1***5 | Защита поршневого компрессора | |
49 | 1***8 | Стойка поршневого компрессора | |
50 | 1***2 | Шина скольжения | |
51 | 1***0 | Болт с шестигранной головкой | |
52 | 9***5 | Шайба пружинная | |
53 | 9***1 | Гайка шестигранная | |
54 | 9***2 | Болт с шестигранной головкой М8х90 | |
55 | 9***5 | Шайба пружинная | |
56 | 9***2 | Болт с шестигранной головкой М8х25 | |
57 | 9***8 | Кольцо пружинное | |
58 | 1***8 | Указатель уровня масла | |
59 | 1***6 | Кожаное уплотнительное кольцо |
