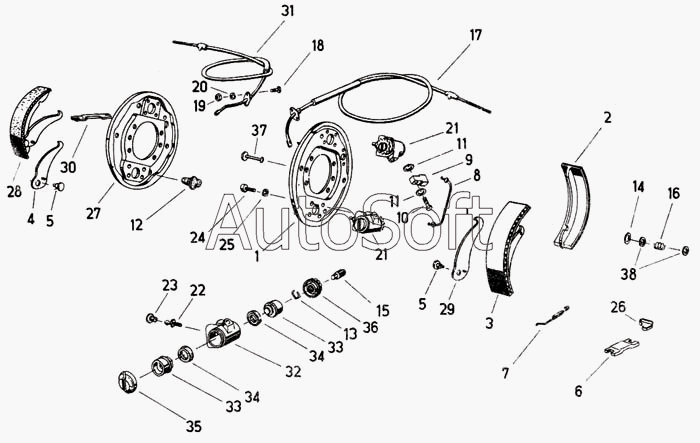

Каталог запасных частей к технике: Fortschritt Е-281-С. Тормоз, слева и справа
1
2
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Диск тормозных колодок в сборе | |
| 2 | 4***4 | Колодка тормозная в сборе | |
| 3 | 4***1 | Колодка тормозная в сборе | |
| 4 | 4***5 | Рычаг ручного тормоза в сборе | |
| 5 | 4***8 | Палец ручного тормоза | |
| 6 | 4***2 | Мостик прижимной | |
| 7 | 4***7 | Пружина возвратная | |
| 8 | 4***3 | Труба тормозная в сборе | |
| 9 | 4***2 | Штуцер кольцевой | |
| 10 | 9***2 | Пустотелый винт АМ10х1 | |
| 11 | 9***2 | Кольцо уплотнительное | |
| 12 | 4***1 | Заглушка | |
| 13 | 4***8 | Скоба пружинная | |
| 14 | 4***3 | Шайба | |
| 15 | 4***7 | Болт прижимной | |
| 16 | 4***0 | Пружина сжатия | |
| 17 | 4***3 | Тормозная канатная тяга, в сборе, правая | |
| 18 | 9***3 | Болт шестигранный | |
| 19 | 9***1 | Гайка шестигранная | |
| 20 | 9***5 | Кольцо пружинное | |
| 21 | 4***2 | Цилиндр в сборе | |
| 22 | 9***1 | Пробка для выпуска воздуха М12х34 | |
| 23 | 9***0 | Заслонка для выпуска воздуха А66 | |
| 24 | 9***1 | Болт цилиндрический | |
| 25 | 9***8 | Кольцо пружинное | |
| 26 | 4***4 | Пружина прижимная | |
| 27 | 4***0 | Диск тормозных колодок в сборе | |
| 28 | 4***8 | Тормозная колодка, в сборе | |
| 29 | 4***4 | Рычаг ручного тормоза в сборе | |
| 30 | 4***6 | Мостик прижимной | |
| 31 | 4***0 | Тормозная канатная тяга, в сборе, левая | |
| 32 | 4***5 | Корпус | |
| 33 | 4***3 | Поршень | |
| 34 | 4***5 | Кольцо уплотнительное | |
| 35 | 4***1 | Колпачок опорный | |
| 36 | 4***6 | Колпачок установочный в сборе | |
| 37 | 4***5 | Палец | |
| 38 | 4***4 | Тарелка пружины |
