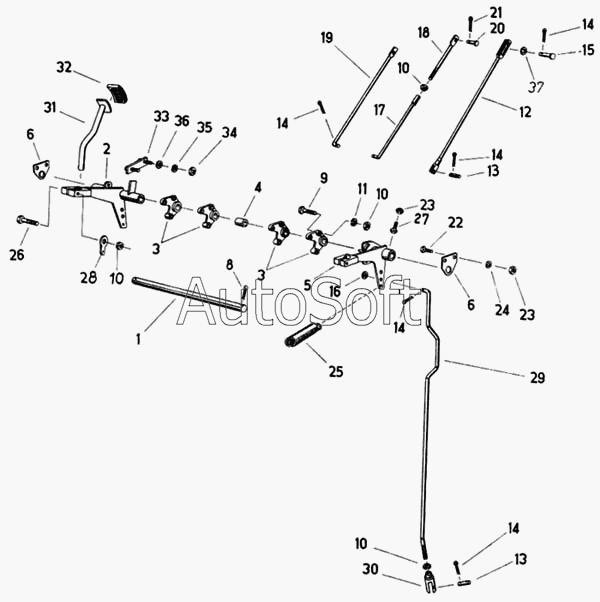

Каталог запасных частей к технике: Fortschritt Е-281-С. Вал педали
1
2
3
3
4
5
6
6
8
9
10
10
10
10
11
12
13
13
14
14
14
14
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Вал | |
| 2 | 4***4 | Тормозной рычаг | |
| 3 | 4***4 | Рычаг | |
| 4 | 4***8 | Втулка распорная | |
| 5 | 4***2 | Рычаг сцепления | |
| 6 | 4***4 | Пластина опорная | |
| 8 | 9***7 | Шплинт 6,3х40 | |
| 9 | 9***8 | Болт с шестигранной головкой М10х45 | |
| 10 | 9***8 | Гайка шестигранная | |
| 11 | 9***5 | Кольцо пружинное | |
| 12 | 4***4 | Система тяг и рычагов | |
| 13 | 9***4 | Палец 10х36х26 | |
| 14 | 9***2 | Шплинт | |
| 15 | 9***0 | Палец 10h11х32х27 | |
| 16 | 9***0 | Шайба 10,5 | |
| 17 | 4***1 | Штанга | |
| 18 | 4***8 | Штанга | |
| 19 | 4***3 | Штанга | |
| 20 | 9***4 | Палец | |
| 21 | 9***0 | Шплинт 2х16 | |
| 22 | 9***1 | Болт шестигранный | |
| 23 | 9***1 | Гайка шестигранная | |
| 24 | 9***6 | Кольцо пружинное | |
| 25 | 9***6 | Пружина растяжения А2,8х30х40 | |
| 26 | 9***2 | Болт с шестигранной головкой СМ10х50 | |
| 27 | 9***8 | Болт шестигранный | |
| 28 | 9***6 | Стопорная шайба 10,5 | |
| 29 | 4***4 | Штанга | |
| 30 | 9***2 | Головка вилки 10х40 | |
| 31 | 4***4 | Педаль | |
| 32 | 4***4 | Покрытие педали | |
| 33 | 4***2 | Упорная плита | |
| 34 | 9***7 | Шестигранная гайка М12 | |
| 35 | 9***4 | Кольцо пружинное | |
| 36 | 9***8 | Шайба 14 | |
| 37 | 9***7 | Шайба |
